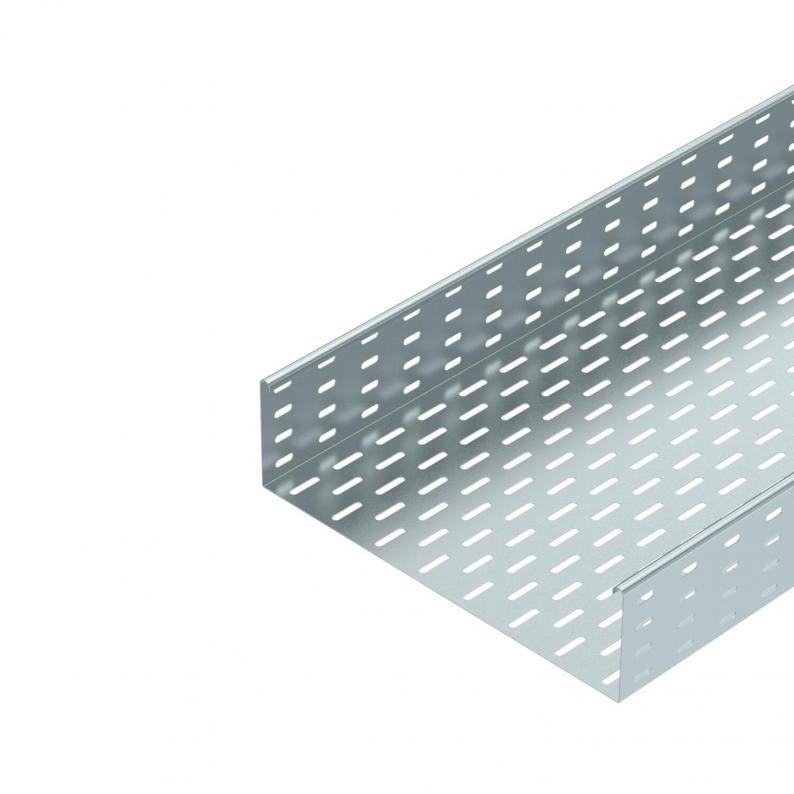

Jgheab pentru cabluri MKS 110 FS

Jgheab pentru cabluri MKS 110 FS

Tip MKS 140 FS
Nr. articol 6060404
EAN 4012196061990
Afișați toate variantele
Nr. articol / Tip
Lungime
Lăţimea
Grosimea tablei

Cea mai mică unitate de vânzare: 3 m

m

Descriere

MKS 110 = Sistem de jgheaburi pentru cablu de încărcări medii cu înălţimea laturilor de 110 mm.
Atenuare magnetică datorată ecranării fără capac 20 dB, cu capac 50 dB.
  • Underwriters Laboratories Inc., USA & Canada
  • Communautés Européennes, Declaraţia de conformitate a Comunităţii Europene conform directivelor Comunităţii Europenedie ungemuffte Seite
  • UKCA Declarație de conformitate
  • Environmental Product Declaration (EPD)
  • CO₂ footprint (PCF)

Date tehnice

Dimensiuni

Lungime3000 mm
Lăţimea400 mm
Înălţime110 mm
Dimensiune W400 mm

Date tehnice

Menținerea în funcțiunenu
Perforaţie lateralăda
Execuţie legăturăfără piesă de legătură
Variantă pentru încărcări marinu
Secţiune utilă438 cm²
Oțel inoxidabil, băițuitnu
Grosimea tablei1 mm
Perforație de montaj în bazăda
Desenul găurii NATOnu
Secţiune utilă43800 mm²
Cu capacnu
Dimensiune110 x 400
Conform ROHSda
Dimensiune110x400x3000
Suprafaţăzincat în bandă
MaterialOţel
Culoarezinc
Tip test de încărcare conform IEC 61537Tip II
Tip de conector pentru sistemul de susținere a cablurilorînșurubat
Serie produsSeria MKS

Încărcare

Distanţa dintre reazeme 1,5m1,85 kN/m
Distanţa dintre reazeme 2,0m1,3 kN/m
Distanţa dintre reazeme 2,5m0,75 kN/m
Distanţa dintre reazeme 3,0m0,6 kN/m
Diagramă încărcare jgheab din tablă tip MKS 110

Încărcare admisibilă a jgheabului/podului vertical de cabluri în kN/m, fără greutatea unui om

Lăţime între reazeme în m

Săgeată lonjeron, în mm la kN/m admişi

Schema de încărcare la procedeul de efectuare a probelor

Curbă de încărcare cu lăţimea jgheabului/podului de cabluri în mm

Curba săgeţii lonjeronului în funcţie de distanţa între reazeme

Date de mediu

Amprenta CO2 (GWP) de la leagăn la poartă11,957 kg CO2e / 1 Metru
CO₂ Footprint (GWP)11,957 kg CO₂e
Data determinării valorii CO22025-05-14T00:00:00.000+0200
Declared UnitMetru
Declared Unit Quantity1
EPD Verifiedda
Data de expirare EPD10.07.2029
Număr declarație EPDEPD-KTO-17.0
Standard EPD/standard LCA (norme)DIN EN ISO 14025,EN 15804 + A2

Accesorii

Accesorii pentru sistem
Tip
RLVL 110 FS

Cea mai mică unitate de vânzare: 10 Bucată

Bucată

Nr. articol 7070221

Eclisă de îmbinare FS
Tip
SSLB 400 FS

Cea mai mică unitate de vânzare: 20 Bucată

Bucată

Nr. articol 6036808

Cot 90° 110 FS
Tip
RB 90 140 FS

Cea mai mică unitate de vânzare: 1 Bucată

Bucată

Descărcări

0 selectat

Specificații (1)
Declarații (5)
Instrucțiuni și mijloace auxiliare (3)
Imagini ale articolului (3)
Date 3D materiale de descărcat (1)

Variante

Lăţimea
MKS 160 FS
Nr. articol
6060529
Lungime
3000
Lăţimea
600
Menținerea în funcțiune
nu
Grosimea tablei
1
Suprafaţă
zincat în bandă
Material
Oţel
MKS 110 FS
Nr. articol
6060102
Lungime
3000
Lăţimea
100
Menținerea în funcțiune
nu
Grosimea tablei
1
Suprafaţă
zincat în bandă
Material
Oţel
MKS 120 FS
Nr. articol
6060196
Lungime
3000
Lăţimea
200
Menținerea în funcțiune
nu
Grosimea tablei
1
Suprafaţă
zincat în bandă
Material
Oţel

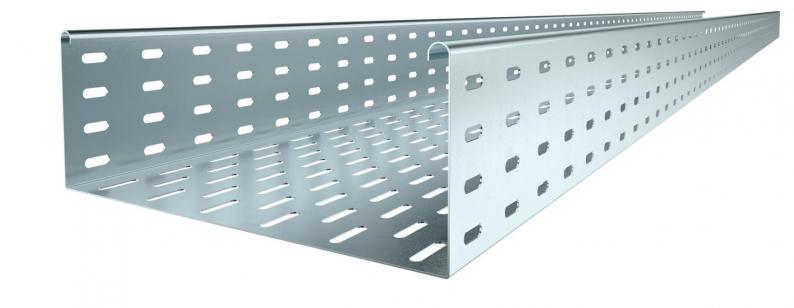

MKS 130 FS
Nr. articol
6060307
Lungime
3000
Lăţimea
300
Menținerea în funcțiune
nu
Grosimea tablei
1
Suprafaţă
zincat în bandă
Material
Oţel
MKS 140 FS
Nr. articol
6060404
Lungime
3000
Lăţimea
400
Menținerea în funcțiune
nu
Grosimea tablei
1
Suprafaţă
zincat în bandă
Material
Oţel
MKS 150 FS
Nr. articol
6060412
Lungime
3000
Lăţimea
500
Menținerea în funcțiune
nu
Grosimea tablei
1
Suprafaţă
zincat în bandă
Material
Oţel
