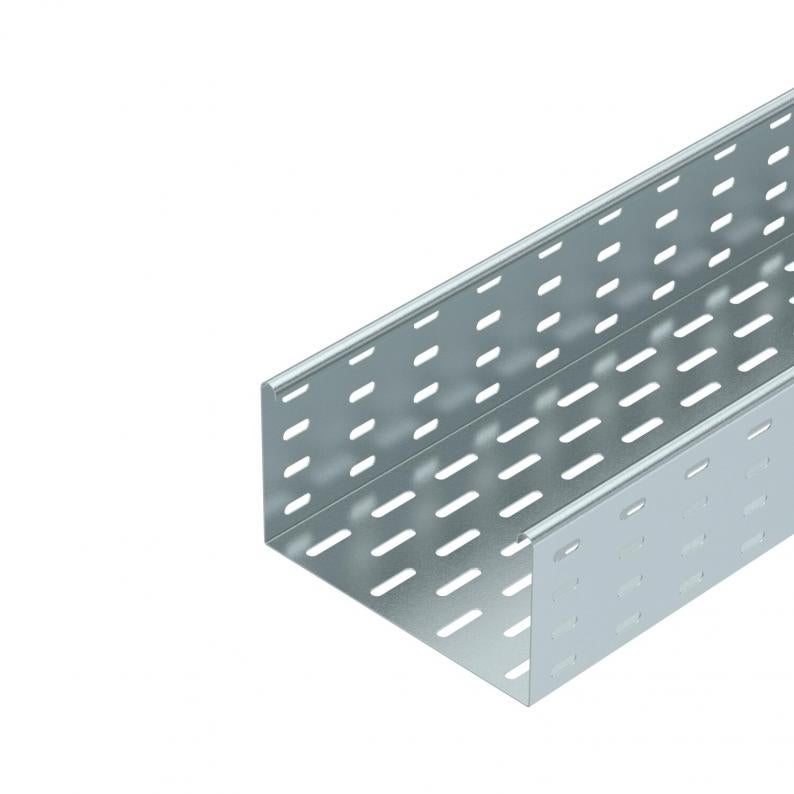

Jgheab pentru cabluri MKS 110 FT
Tip MKS 140 FT
Nr. articol 6060676
EAN 4012196392476
Nr. articol / Tip
Lungime
Lăţimea
Grosimea tablei
Cea mai mică unitate de vânzare: 3 m
3m
m
Descriere
MKS 110 = Sistem de jgheaburi pentru cablu de încărcări medii cu înălţimea laturilor de 110 mm.
Atenuare magnetică datorată ecranării fără capac 20 dB, cu capac 50 dB.
Atenuare magnetică datorată ecranării fără capac 20 dB, cu capac 50 dB.
Jgheabul pentru cabluri se montează pe consolă cu şuruburi tip FRS M6 x 12.
Date tehnice

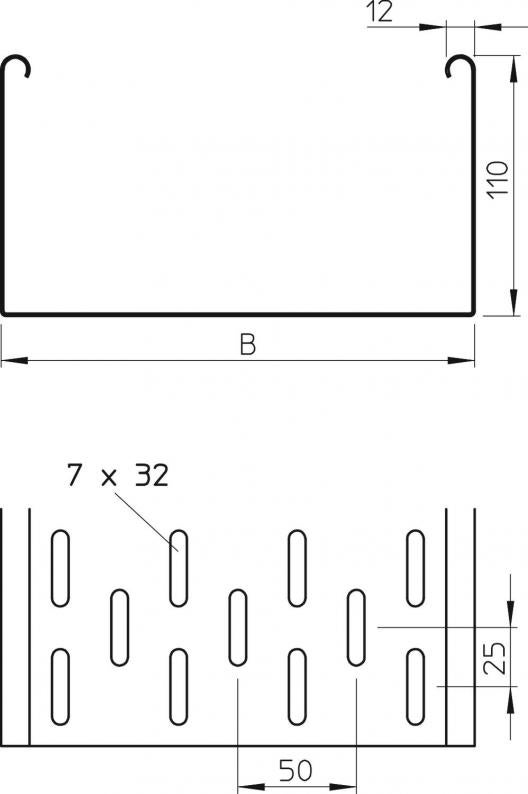

Dimensiuni
| Lungime | 3000 mm |
|---|---|
| Lăţimea | 400 mm |
| Înălţime | 110 mm |
| Dimensiune B | 400 mm |
Date tehnice
| Menținerea în funcțiune | nu |
|---|---|
| Perforaţie laterală | da |
| Execuţie legătură | fără piesă de legătură |
| Variantă pentru încărcări mari | nu |
| Secţiune utilă | 440 cm² |
| Oțel inoxidabil, băițuit | nu |
| Grosimea tablei | 1 mm |
| Perforație de montaj în bază | da |
| Desenul găurii NATO | nu |
| Secţiune utilă | 44000 mm² |
| Cu capac | nu |
| Conform ROHS | da |
| Dimensiune | 110x400x3000 |
| Suprafaţă | = zincat prin imersie |
| Material | Oţel |
| Culoare | zinc |
| Tip test de încărcare conform IEC 61537 | Tip II |
| Tip de conector pentru sistemul de susținere a cablurilor | înșurubat |
| Serie produs | Seria MKS |
Încărcare
| Distanţa dintre reazeme 1,5m | 1,85 kN/m |
|---|---|
| Distanţa dintre reazeme 2,0m | 1,3 kN/m |
| Distanţa dintre reazeme 2,5m | 0,75 kN/m |
| Distanţa dintre reazeme 3,0m | 0,6 kN/m |
Încărcare admisibilă a jgheabului/podului vertical de cabluri în kN/m, fără greutatea unui om
Lăţime între reazeme în m
Săgeată lonjeron, în mm la kN/m admişi
Schema de încărcare la procedeul de efectuare a probelor
Curbă de încărcare cu lăţimea jgheabului/podului de cabluri în mm
Curba săgeţii lonjeronului în funcţie de distanţa între reazeme
Date de mediu
| Amprenta CO2 (GWP) de la leagăn la poartă | 11,5867 kg CO2e / 1 Metru |
|---|---|
| CO₂ Footprint (GWP) | 11,5867 kg CO₂e |
| Data determinării valorii CO2 | 2025-05-14T00:00:00.000+0200 |
| Declared Unit | Metru |
| Declared Unit Quantity | 1 |
| EPD Verified | da |
|---|---|
| Data de expirare EPD | 10.07.2029 |
| Număr declarație EPD | EPD-KTO-17.0 |
| Standard EPD/standard LCA (norme) | DIN EN ISO 14025,EN 15804 + A2 |
Accesorii
Accesorii pentru sistem
Articol
Tip
Nr. articol
Cantitate
RLVL 110 FT
6067913
Cea mai mică unitate de vânzare: 10 Bucată
10Bucată
Bucată
Nr. articol 6067913
Legătură longitudinală şi unghiulară 110 FTTip
RLVL 110 FT
Cea mai mică unitate de vânzare: 10 Bucată
10Bucată
Bucată
Nr. articol 7070322
Eclisă de îmbinare DDTip
SSLB 400 DD
Cea mai mică unitate de vânzare: 20 Bucată
20Bucată
Bucată
Descărcări
0 selectat
Specificații (1)
Declarații (5)
Instrucțiuni și mijloace auxiliare (3)
Imagini ale articolului (3)
Date 3D materiale de descărcat (1)
Variante
Tip
Lungime
Lăţimea
Menținerea în funcțiune
Grosimea tablei
Suprafaţă
Material
Nr. articol
MKS 110 FT
3000
100
nu
1
= zincat prin imersie
Oţel
6060609
MKS 120 FT
3000
200
nu
1
= zincat prin imersie
Oţel
6060625
MKS 130 FT
3000
300
nu
1
= zincat prin imersie
Oţel
6060641
MKS 140 FT
3000
400
nu
1
= zincat prin imersie
Oţel
6060676
Lăţimea
MKS 110 FT
Nr. articol
6060609
Lungime
3000
Lăţimea
100
Menținerea în funcțiune
nu
Grosimea tablei
1
Suprafaţă
= zincat prin imersie
Material
Oţel
MKS 120 FT
Nr. articol
6060625
Lungime
3000
Lăţimea
200
Menținerea în funcțiune
nu
Grosimea tablei
1
Suprafaţă
= zincat prin imersie
Material
Oţel
MKS 130 FT
Nr. articol
6060641
Lungime
3000
Lăţimea
300
Menținerea în funcțiune
nu
Grosimea tablei
1
Suprafaţă
= zincat prin imersie
Material
Oţel
MKS 140 FT
Nr. articol
6060676
Lungime
3000
Lăţimea
400
Menținerea în funcțiune
nu
Grosimea tablei
1
Suprafaţă
= zincat prin imersie
Material
Oţel
