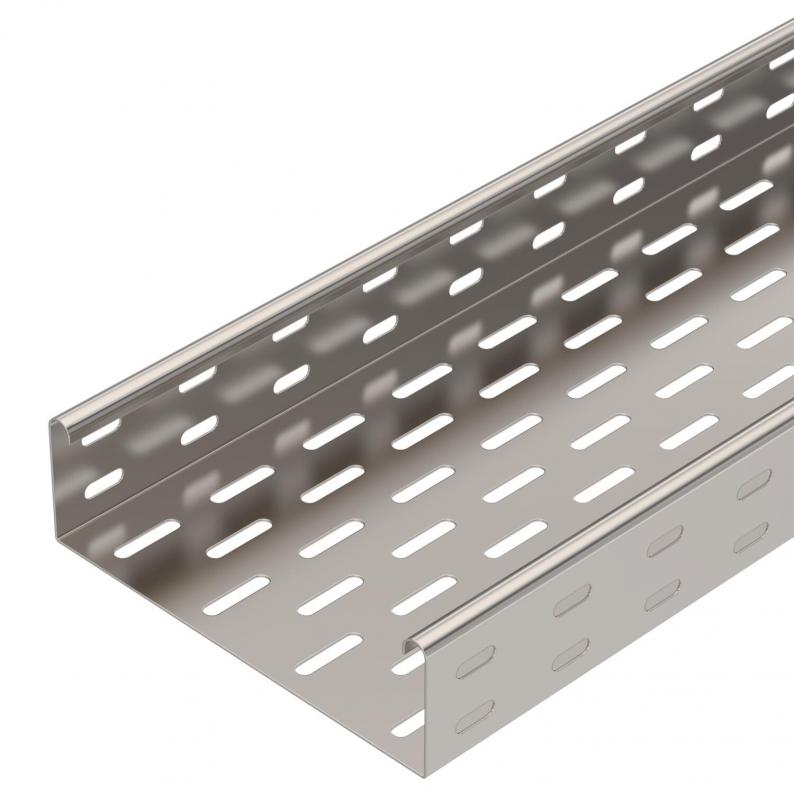

Jgheab pentru cabluri MKS 60 A2
Tip MKS 620 A2
Nr. articol 6056024
EAN 4012196389353
Nr. articol / Tip
Lungime
Lăţimea
Grosimea tablei
Cea mai mică unitate de vânzare: 3 m
3m
m
Descriere
MKS 60 = Sistem de jgheaburi pentru cablu de încărcări medii cu înălţimea laturilor de 60 mm.
Atenuare magnetică datorată ecranării fără capac 20 dB, cu capac 50 dB.
Atenuare magnetică datorată ecranării fără capac 20 dB, cu capac 50 dB.
Piesele de legătură se comandă separat.
Date tehnice
Dimensiuni
| Lungime | 3000 mm |
|---|---|
| Lăţimea | 200 mm |
| Înălţime | 60 mm |
| Dimensiune B | 200 mm |
| Dimensiune W | 200 mm |
Date tehnice
| Menținerea în funcțiune | nu |
|---|---|
| Perforaţie laterală | da |
| Execuţie legătură | fără piesă de legătură |
| Variantă pentru încărcări mari | nu |
| Secţiune utilă | 118 cm² |
| Oțel inoxidabil, băițuit | nu |
| Grosimea tablei | 1 mm |
| Perforație de montaj în bază | da |
| Desenul găurii NATO | nu |
| Secţiune utilă | 11800 mm² |
| Cu capac | nu |
| Conform ROHS | da |
| Dimensiune | 60x200x3000 |
| Suprafaţă | luminos, reprelucrat |
| Material | Oţel superior, inoxidabil 1.4307 |
| Culoare | oţel inoxidabil |
| Tip test de încărcare conform IEC 61537 | Tip II |
| Tip de conector pentru sistemul de susținere a cablurilor | înșurubat |
| Serie produs | Seria MKS |
Încărcare
| Distanţa dintre reazeme 1,5m | 1,5 kN/m |
|---|---|
| Distanţa dintre reazeme 1,75m | 1,25 kN/m |
| Distanţa dintre reazeme 2,0m | 1 kN/m |
| Distanţa dintre reazeme 2,5m | 0,5 kN/m |
Încărcare admisibilă a jgheabului/podului vertical de cabluri în kN/m, fără greutatea unui om
Lăţime între reazeme în m
Săgeată lonjeron, în mm la kN/m admişi
Schema de încărcare la procedeul de efectuare a probelor
Curbă de încărcare cu lăţimea jgheabului/podului de cabluri în mm
Curba săgeţii lonjeronului în funcţie de distanţa între reazeme
Date de mediu
| Amprenta CO2 (GWP) de la leagăn la poartă | 12,9921 kg CO2e / 1 Metru |
|---|---|
| CO₂ Footprint (GWP) | 12,9921 kg CO₂e |
| Data determinării valorii CO2 | 2025-05-14T00:00:00.000+0200 |
| Declared Unit | Metru |
| Declared Unit Quantity | 1 |
| EPD Verified | da |
|---|---|
| Data de expirare EPD | 10.07.2029 |
| Număr declarație EPD | EPD-KTO-17.0 |
| Standard EPD/standard LCA (norme) | DIN EN ISO 14025,EN 15804 + A2 |
Accesorii
Accesorii pentru sistem
Articol
Tip
Nr. articol
Cantitate
Nr. articol 6067654
Legătură longitudinală A2Tip
RLVK 60 A2
Cea mai mică unitate de vânzare: 10 Bucată
10Bucată
Bucată
Descărcări
0 selectat
Specificații (1)
Cataloage și broșuri (1)
Declarații (5)
Certificate (1)
Instrucțiuni și mijloace auxiliare (3)
Imagini ale articolului (3)
Date 3D materiale de descărcat (1)
Variante
Tip
Lungime
Lăţimea
Menținerea în funcțiune
Grosimea tablei
Suprafaţă
Material
Nr. articol
MKS 610 A2
3000
100
nu
1
luminos, reprelucrat
Oţel superior, inoxidabil 1.4307
6056016
MKS 620 A2
3000
200
nu
1
luminos, reprelucrat
Oţel superior, inoxidabil 1.4307
6056024
Lăţimea
MKS 610 A2
Nr. articol
6056016
Lungime
3000
Lăţimea
100
Menținerea în funcțiune
nu
Grosimea tablei
1
Suprafaţă
luminos, reprelucrat
Material
Oţel superior, inoxidabil 1.4307
MKS 620 A2
Nr. articol
6056024
Lungime
3000
Lăţimea
200
Menținerea în funcțiune
nu
Grosimea tablei
1
Suprafaţă
luminos, reprelucrat
Material
Oţel superior, inoxidabil 1.4307
