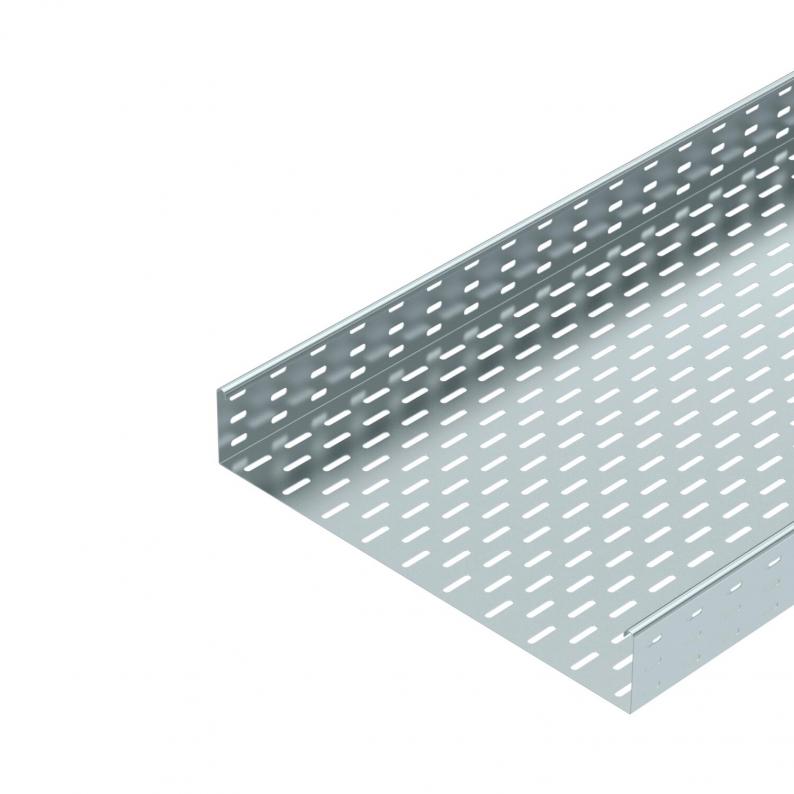

Jgheab pentru cabluri MKS 85 FS
Cea mai mică unitate de vânzare: 3 m
m
Descriere
Atenuare magnetică datorată ecranării fără capac 20 dB, cu capac 50 dB.
Date tehnice
Dimensiuni
| Lungime | 3000 mm |
|---|---|
| Lăţimea | 500 mm |
| Înălţime | 85 mm |
| Dimensiune B | 500 mm |
| Dimensiune W | 500 mm |
Date tehnice
| Menținerea în funcțiune | nu |
|---|---|
| Perforaţie laterală | da |
| Execuţie legătură | fără piesă de legătură |
| Variantă pentru încărcări mari | nu |
| Secţiune utilă | 423 cm² |
| Oțel inoxidabil, băițuit | nu |
| Grosimea tablei | 1 mm |
| Perforație de montaj în bază | da |
| Desenul găurii NATO | nu |
| Secţiune utilă | 42300 mm² |
| Cu capac | nu |
| Dimensiune | 85 x 500 |
| Conform ROHS | da |
| Dimensiune | 85x500x3000 |
| Suprafaţă | zincat în bandă |
| Material | Oţel |
| Culoare | zinc |
| Tip test de încărcare conform IEC 61537 | Tip II |
| Tip de conector pentru sistemul de susținere a cablurilor | înșurubat |
| Serie produs | Seria MKS |
Încărcare
| Distanţa dintre reazeme 1,5m | 1,75 kN/m |
|---|---|
| Distanţa dintre reazeme 1,75m | 1,4 kN/m |
| Distanţa dintre reazeme 2,0m | 1,1 kN/m |
| Distanţa dintre reazeme 2,5m | 0,5 kN/m |
Încărcare admisibilă a jgheabului/podului vertical de cabluri în kN/m, fără greutatea unui om
Lăţime între reazeme în m
Săgeată lonjeron, în mm la kN/m admişi
Schema de încărcare la procedeul de efectuare a probelor
Curbă de încărcare cu lăţimea jgheabului/podului de cabluri în mm
Curba săgeţii lonjeronului în funcţie de distanţa între reazeme
De la lățimea de 300 mm, testat cu placă de joncțiune SSLB
Date de mediu
| Amprenta CO2 (GWP) de la leagăn la poartă | 12,7179 kg CO2e / 1 Metru |
|---|---|
| CO₂ Footprint (GWP) | 12,7179 kg CO₂e |
| Data determinării valorii CO2 | 2025-05-14T00:00:00.000+0200 |
| Declared Unit | Metru |
| Declared Unit Quantity | 1 |
| EPD Verified | da |
|---|---|
| Data de expirare EPD | 10.07.2029 |
| Număr declarație EPD | EPD-KTO-17.0 |
| Standard EPD/standard LCA (norme) | DIN EN ISO 14025,EN 15804 + A2 |
Accesorii
RLVL 85 FS
6067123
Cea mai mică unitate de vânzare: 10 Bucată
Bucată
Nr. articol 6067123
Legătură longitudinală şi unghiulară FSCea mai mică unitate de vânzare: 10 Bucată
Bucată
Nr. articol 7070225
Eclisă de îmbinare FSCea mai mică unitate de vânzare: 20 Bucată
Bucată
Nr. articol 6036709
Cot 90° 85 FSCea mai mică unitate de vânzare: 1 Bucată
Bucată
