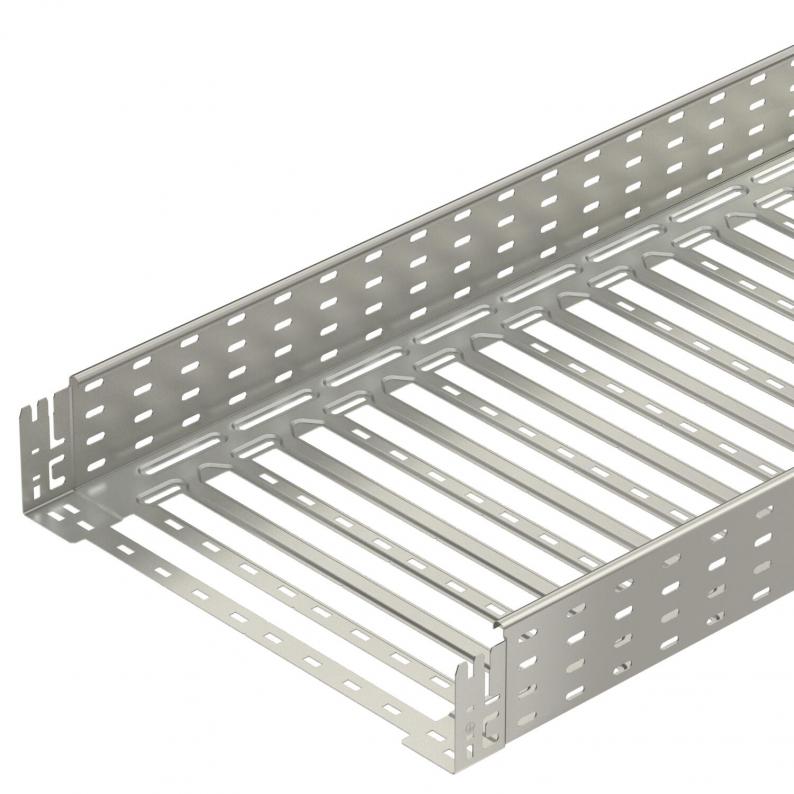

Jgheab pentru cabluri MKS-Magic® 110 A2
Tip MKSM 150 A2
Nr. articol 6059200
EAN 4012195831235
Nr. articol / Tip
Lungime
Lăţimea
Înălţime
Grosimea tablei
Cea mai mică unitate de vânzare: 3 m
3m
m
Descriere
Sistem eficient de jgheaburi pentru cabluri. Lungimea utilizabilă a jgheabului pentru cabluri este de 3.000 mm.
Jgheabul este disponibil cu perforații laterale de 7x20 mm pentru instalarea suplimentară a legăturilor și pieselor de montaj.
Începând cu jgheaburile pentru cabluri cu lătimi de 200 mm, conform prevederilor normelor VdS 2092 sistemele cu perforaţii pe 30% din suprafaţa pot fi montate sub instalaţiile de sprinclere.
Jgheabul este disponibil cu perforații laterale de 7x20 mm pentru instalarea suplimentară a legăturilor și pieselor de montaj.
Începând cu jgheaburile pentru cabluri cu lătimi de 200 mm, conform prevederilor normelor VdS 2092 sistemele cu perforaţii pe 30% din suprafaţa pot fi montate sub instalaţiile de sprinclere.
Echipotenţialul continuu este asigurat fără componente suplimentare.
Date tehnice
Dimensiuni
| Lungime | 3050 mm |
|---|---|
| Lăţimea | 500 mm |
| Înălţime | 110 mm |
| Dimensiune y | 462 mm |
| Dimensiune L | 380 mm |
| Dimensiune B | 500 mm |
| Dimensiune x | 396 mm |
Date tehnice
| Menținerea în funcțiune | nu |
|---|---|
| Perforaţie laterală | da |
| Execuţie legătură | piesă de legătură integrată |
| Variantă pentru încărcări mari | nu |
| Secţiune utilă | 548 cm² |
| Oțel inoxidabil, băițuit | nu |
| Grosimea tablei | 1 mm |
| Perforație de montaj în bază | da |
| Desenul găurii NATO | nu |
| Secţiune utilă | 54800 mm² |
| Cu capac | nu |
| Conform ROHS | da |
| Dimensiune | 110x500x3050 |
| Suprafaţă | luminos, reprelucrat |
| Material | Oţel superior, inoxidabil 1.4307 |
| Culoare | oţel inoxidabil |
| Utilizare instalație de pulverizare | da |
| Atenuare magnetică datorată ecranării cu capac | 50 dB |
| Atenuare magnetică datorată ecranării fără capac | 20 dB |
| Tip test de încărcare conform IEC 61537 | Tip II |
| Lungime utilă | 3000 mm |
| Tip de conector pentru sistemul de susținere a cablurilor | Fixare prin clipsare |
| Serie produs | Seria MKSM |
Încărcare
| Distanţa dintre reazeme 1,5m | 1,1 kN/m |
|---|---|
| Distanţa dintre reazeme 2,0m | 0,95 kN/m |
| Distanţa dintre reazeme 2,5m | 0,8 kN/m |
| Distanţa dintre reazeme 3,0m | 0,65 kN/m |
Încărcare admisibilă a jgheabului/podului vertical de cabluri în kN/m, fără greutatea unui om
Lăţime între reazeme în m
Săgeată lonjeron, în mm la kN/m admişi
Schema de încărcare la procedeul de efectuare a probelor
Curbă de încărcare cu lăţimea jgheabului/podului de cabluri în mm
Curba săgeţii lonjeronului în funcţie de distanţa între reazeme
Date de mediu
| Amprenta CO2 (GWP) de la leagăn la poartă | 28,5146 kg CO2e / 1 Metru |
|---|---|
| CO₂ Footprint (GWP) | 28,5146 kg CO₂e |
| Data determinării valorii CO2 | 2025-05-14T00:00:00.000+0200 |
| Declared Unit | Metru |
| Declared Unit Quantity | 1 |
| EPD Verified | da |
|---|---|
| Data de expirare EPD | 10.07.2029 |
| Număr declarație EPD | EPD-KTO-17.0 |
| Standard EPD/standard LCA (norme) | DIN EN ISO 14025,EN 15804 + A2 |
Accesorii
Accesorii pentru sistem
Articol
Tip
Nr. articol
Cantitate
Nr. articol 6036868
90° bend 110 A2Tip
RB 90 150 A2
Cea mai mică unitate de vânzare: 1 Bucată
1Bucată
Bucată
Nr. articol 6038368
Piesă T 110/500 A2Tip
RT 150 A2
Cea mai mică unitate de vânzare: 1 Bucată
1Bucată
Bucată
Descărcări
0 selectat
Specificații (1)
Cataloage și broșuri (1)
Declarații (5)
Certificate (1)
Instrucțiuni și mijloace auxiliare (2)
Imagini ale articolului (3)
Date 3D materiale de descărcat (1)
Variante
Tip
Lungime
Lăţimea
Înălţime
Menținerea în funcțiune
Grosimea tablei
Suprafaţă
Material
Culoare
Nr. articol
MKSM 110 A2
3050
100
110
nu
1
luminos, reprelucrat
Oţel superior, inoxidabil 1.4307
oţel inoxidabil
6059190
MKSM 120 A2
3050
200
110
nu
1
luminos, reprelucrat
Oţel superior, inoxidabil 1.4307
oţel inoxidabil
6059194
MKSM 130 A2
3050
300
110
nu
1
luminos, reprelucrat
Oţel superior, inoxidabil 1.4307
oţel inoxidabil
6059196
MKSM 140 A2
3050
400
110
nu
1
luminos, reprelucrat
Oţel superior, inoxidabil 1.4307
oţel inoxidabil
6059198
MKSM 150 A2
3050
500
110
nu
1
luminos, reprelucrat
Oţel superior, inoxidabil 1.4307
oţel inoxidabil
6059200
