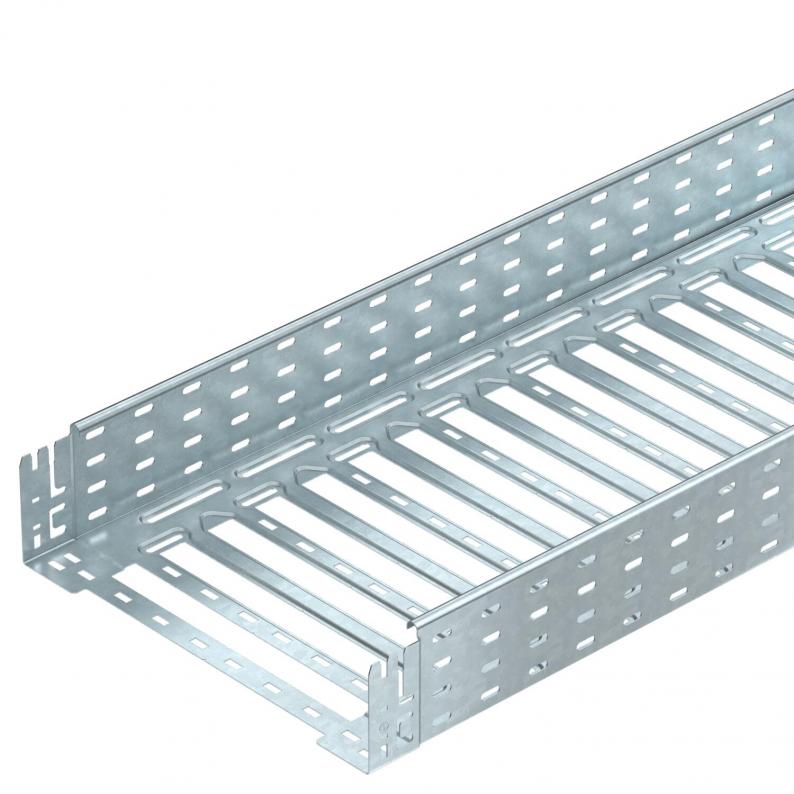

Jgheab pentru cabluri MKS-Magic® 110 FT
Tip MKSM 140 FT
Nr. articol 6059181
EAN 4012195831105
Nr. articol / Tip
Lungime
Lăţimea
Înălţime
Grosimea tablei
Cea mai mică unitate de vânzare: 3 m
3m
m
Descriere
Sistem eficient de jgheaburi pentru cabluri. Lungimea utilizabilă a jgheabului pentru cabluri este de 3.000 mm.
Jgheabul este disponibil cu perforații laterale de 7x20 mm pentru instalarea suplimentară a legăturilor și pieselor de montaj.
Începând cu jgheaburile pentru cabluri cu lătimi de 200 mm, conform prevederilor normelor VdS 2092 sistemele cu perforaţii pe 30% din suprafaţa pot fi montate sub instalaţiile de sprinclere.
Jgheabul este disponibil cu perforații laterale de 7x20 mm pentru instalarea suplimentară a legăturilor și pieselor de montaj.
Începând cu jgheaburile pentru cabluri cu lătimi de 200 mm, conform prevederilor normelor VdS 2092 sistemele cu perforaţii pe 30% din suprafaţa pot fi montate sub instalaţiile de sprinclere.
Echipotenţialul continuu este asigurat fără componente suplimentare.
Date tehnice
Dimensiuni
| Lungime | 3050 mm |
|---|---|
| Lăţimea | 400 mm |
| Înălţime | 110 mm |
| Dimensiune y | 362 mm |
| Dimensiune L | 280 mm |
| Dimensiune B | 400 mm |
| Dimensiune x | 296 mm |
Date tehnice
| Menținerea în funcțiune | nu |
|---|---|
| Perforaţie laterală | da |
| Execuţie legătură | piesă de legătură integrată |
| Variantă pentru încărcări mari | nu |
| Secţiune utilă | 438 cm² |
| Oțel inoxidabil, băițuit | nu |
| Grosimea tablei | 1 mm |
| Perforație de montaj în bază | da |
| Desenul găurii NATO | nu |
| Secţiune utilă | 43800 mm² |
| Cu capac | nu |
| Conform ROHS | da |
| Dimensiune | 110x400x3050 |
| Suprafaţă | = zincat prin imersie |
| Material | Oţel |
| Culoare | zinc |
| Utilizare instalație de pulverizare | da |
| Atenuare magnetică datorată ecranării cu capac | 50 dB |
| Atenuare magnetică datorată ecranării fără capac | 20 dB |
| Tip test de încărcare conform IEC 61537 | Tip II |
| Lungime utilă | 3000 mm |
| Tip de conector pentru sistemul de susținere a cablurilor | Fixare prin clipsare |
| Serie produs | Seria MKSM |
Încărcare
| Distanţa dintre reazeme 1,5m | 1,8 kN/m |
|---|---|
| Distanţa dintre reazeme 2,0m | 1,3 kN/m |
| Distanţa dintre reazeme 2,5m | 0,93 kN/m |
| Distanţa dintre reazeme 3,0m | 0,7 kN/m |
Încărcare admisibilă a jgheabului/podului vertical de cabluri în kN/m, fără greutatea unui om
Lăţime între reazeme în m
Săgeată lonjeron, în mm la kN/m admişi
Schema de încărcare la procedeul de efectuare a probelor
Curbă de încărcare cu lăţimea jgheabului/podului de cabluri în mm
Curba săgeţii lonjeronului în funcţie de distanţa între reazeme
Date de mediu
| Amprenta CO2 (GWP) de la leagăn la poartă | 11,3445 kg CO2e / 1 Metru |
|---|---|
| CO₂ Footprint (GWP) | 11,3445 kg CO₂e |
| Data determinării valorii CO2 | 2025-05-14T00:00:00.000+0200 |
| Declared Unit | Metru |
| Declared Unit Quantity | 1 |
| EPD Verified | da |
|---|---|
| Data de expirare EPD | 10.07.2029 |
| Număr declarație EPD | EPD-KTO-17.0 |
| Standard EPD/standard LCA (norme) | DIN EN ISO 14025,EN 15804 + A2 |
Accesorii
Accesorii pentru sistem
Articol
Tip
Nr. articol
Cantitate
Nr. articol 6036838
Cot 90° 110 FTTip
RB 90 140 FT
Cea mai mică unitate de vânzare: 1 Bucată
1Bucată
Bucată
Nr. articol 6042259
Ramificaţie scurtă 110 FTTip
RAA 140 FT
Cea mai mică unitate de vânzare: 1 Bucată
1Bucată
Bucată
Descărcări
0 selectat
Specificații (1)
Declarații (5)
Certificate (1)
Instrucțiuni și mijloace auxiliare (2)
Imagini ale articolului (3)
Date 3D materiale de descărcat (1)
Variante
Tip
Lungime
Lăţimea
Înălţime
Menținerea în funcțiune
Grosimea tablei
Suprafaţă
Material
Culoare
Nr. articol
MKSM 110 FT
3050
100
110
nu
1
= zincat prin imersie
Oţel
zinc
6059173
MKSM 115 FT
3050
150
110
nu
1
= zincat prin imersie
Oţel
zinc
6059175
MKSM 120 FT
3050
200
110
nu
1
= zincat prin imersie
Oţel
zinc
6059177
MKSM 130 FT
3050
300
110
nu
1
= zincat prin imersie
Oţel
zinc
6059179
MKSM 140 FT
3050
400
110
nu
1
= zincat prin imersie
Oţel
zinc
6059181
MKSM 160 FT
3050
600
110
nu
1
= zincat prin imersie
Oţel
zinc
6059185
