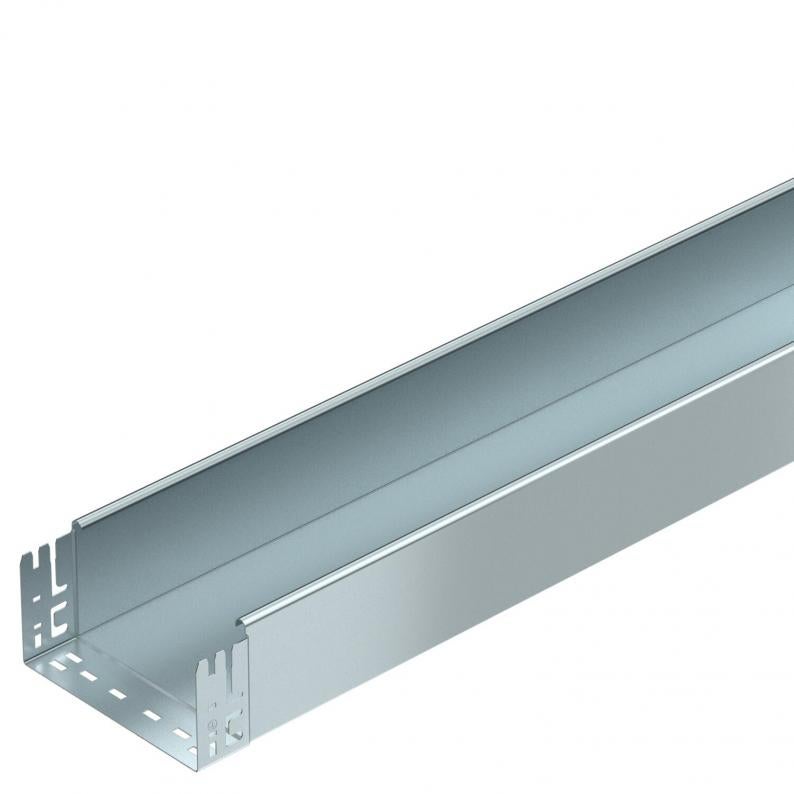

Jgheab pentru cabluri MKS-Magic® 110 neperforat FS
Cea mai mică unitate de vânzare: 3 m
m
Descriere
Echipotenţialul continuu este asigurat fără componente suplimentare.
Date tehnice
Dimensiuni
| Lungime | 3050 mm |
|---|---|
| Lăţimea | 200 mm |
| Înălţime | 110 mm |
| Dimensiune B | 200 mm |
Date tehnice
| Menținerea în funcțiune | nu |
|---|---|
| Perforaţie laterală | nu |
| Execuţie legătură | piesă de legătură integrată |
| Variantă pentru încărcări mari | nu |
| Secţiune utilă | 218 cm² |
| Oțel inoxidabil, băițuit | nu |
| Grosimea tablei | 1 mm |
| Perforație de montaj în bază | nu |
| Desenul găurii NATO | nu |
| Secţiune utilă | 21800 mm² |
| Cu capac | nu |
| Conform ROHS | da |
| Dimensiune | 110x200x3050 |
| Suprafaţă | zincat în bandă |
| Material | Oţel |
| Culoare | zinc |
| Tip test de încărcare conform IEC 61537 | Tip II |
| Lungime utilă | 3000 mm |
| Tip de conector pentru sistemul de susținere a cablurilor | Fixare prin clipsare |
| Serie produs | Seria MKSM |
Încărcare
| Distanţa dintre reazeme 1,5m | 1,85 kN/m |
|---|---|
| Distanţa dintre reazeme 2,0m | 1,3 kN/m |
| Distanţa dintre reazeme 2,5m | 0,75 kN/m |
| Distanţa dintre reazeme 3,0m | 0,6 kN/m |
Încărcare admisibilă a jgheabului/podului vertical de cabluri în kN/m, fără greutatea unui om
Lăţime între reazeme în m
Săgeată lonjeron, în mm la kN/m admişi
Schema de încărcare la procedeul de efectuare a probelor
Curbă de încărcare cu lăţimea jgheabului/podului de cabluri în mm
Curba săgeţii lonjeronului în funcţie de distanţa între reazeme
Date de mediu
| Amprenta CO2 (GWP) de la leagăn la poartă | 7,9924 kg CO2e / 1 Metru |
|---|---|
| CO₂ Footprint (GWP) | 7,9924 kg CO₂e |
| Data determinării valorii CO2 | 2025-05-14T00:00:00.000+0200 |
| Declared Unit | Metru |
| Declared Unit Quantity | 1 |
| EPD Verified | da |
|---|---|
| Data de expirare EPD | 10.07.2029 |
| Număr declarație EPD | EPD-KTO-17.0 |
| Standard EPD/standard LCA (norme) | DIN EN ISO 14025,EN 15804 + A2 |
