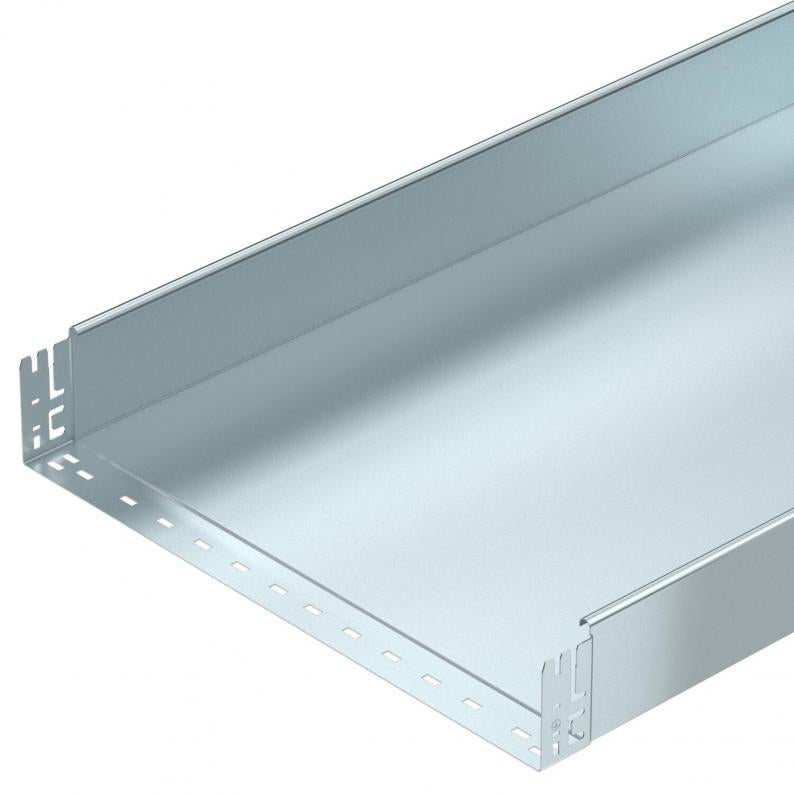

Jgheab pentru cabluri MKS-Magic® 110 neperforat FS
Tip MKSMU 160 FS
Nr. articol 6059394
EAN 4012195832119
Nr. articol / Tip
Lungime
Lăţimea
Înălţime
Grosimea tablei
Cea mai mică unitate de vânzare: 3 m
3m
m
Descriere
Sistem eficient de jgheaburi pentru cabluri neperforate. Lungimea utilizabilă a jgheabului pentru cabluri este de 3.000 mm.
Echipotenţialul continuu este asigurat fără componente suplimentare.
Date tehnice
Dimensiuni
| Lungime | 3050 mm |
|---|---|
| Lăţimea | 600 mm |
| Înălţime | 110 mm |
| Dimensiune B | 600 mm |
Date tehnice
| Menținerea în funcțiune | nu |
|---|---|
| Perforaţie laterală | nu |
| Execuţie legătură | piesă de legătură integrată |
| Variantă pentru încărcări mari | nu |
| Secţiune utilă | 655 cm² |
| Oțel inoxidabil, băițuit | nu |
| Grosimea tablei | 1 mm |
| Perforație de montaj în bază | nu |
| Desenul găurii NATO | nu |
| Secţiune utilă | 65500 mm² |
| Cu capac | nu |
| Conform ROHS | da |
| Dimensiune | 110x600x3050 |
| Suprafaţă | zincat în bandă |
| Material | Oţel |
| Culoare | zinc |
| Tip test de încărcare conform IEC 61537 | Tip II |
| Lungime utilă | 3000 mm |
| Tip de conector pentru sistemul de susținere a cablurilor | Fixare prin clipsare |
| Serie produs | Seria MKSM |
Încărcare
| Distanţa dintre reazeme 1,5m | 1,85 kN/m |
|---|---|
| Distanţa dintre reazeme 2,0m | 1,3 kN/m |
| Distanţa dintre reazeme 2,5m | 0,75 kN/m |
| Distanţa dintre reazeme 3,0m | 0,6 kN/m |
Încărcare admisibilă a jgheabului/podului vertical de cabluri în kN/m, fără greutatea unui om
Lăţime între reazeme în m
Săgeată lonjeron, în mm la kN/m admişi
Schema de încărcare la procedeul de efectuare a probelor
Curbă de încărcare cu lăţimea jgheabului/podului de cabluri în mm
Curba săgeţii lonjeronului în funcţie de distanţa între reazeme
Date de mediu
| Amprenta CO2 (GWP) de la leagăn la poartă | 26,8856 kg CO2e / 1 Metru |
|---|---|
| CO₂ Footprint (GWP) | 26,8856 kg CO₂e |
| Data determinării valorii CO2 | 2025-05-14T00:00:00.000+0200 |
| Declared Unit | Metru |
| Declared Unit Quantity | 1 |
| EPD Verified | da |
|---|---|
| Data de expirare EPD | 10.07.2029 |
| Număr declarație EPD | EPD-KTO-17.0 |
| Standard EPD/standard LCA (norme) | DIN EN ISO 14025,EN 15804 + A2 |
Accesorii
Accesorii pentru sistem
Articol
Tip
Nr. articol
Cantitate
Nr. articol 6036812
Cot 90° 110 FSTip
RB 90 160 FS
Cea mai mică unitate de vânzare: 1 Bucată
1Bucată
Bucată
Nr. articol 6042163
Ramificaţie scurtă 110 FSTip
RAA 160 FS
Cea mai mică unitate de vânzare: 1 Bucată
1Bucată
Bucată
Descărcări
0 selectat
Specificații (1)
Declarații (5)
Certificate (1)
Instrucțiuni și mijloace auxiliare (2)
Imagini ale articolului (3)
Date 3D materiale de descărcat (1)
Variante
Tip
Lungime
Lăţimea
Înălţime
Menținerea în funcțiune
Grosimea tablei
Suprafaţă
Material
Culoare
Nr. articol
MKSMU 110 FS
3050
100
110
nu
1
zincat în bandă
Oţel
zinc
6059382
MKSMU 120 FS
3050
200
110
nu
1
zincat în bandă
Oţel
zinc
6059386

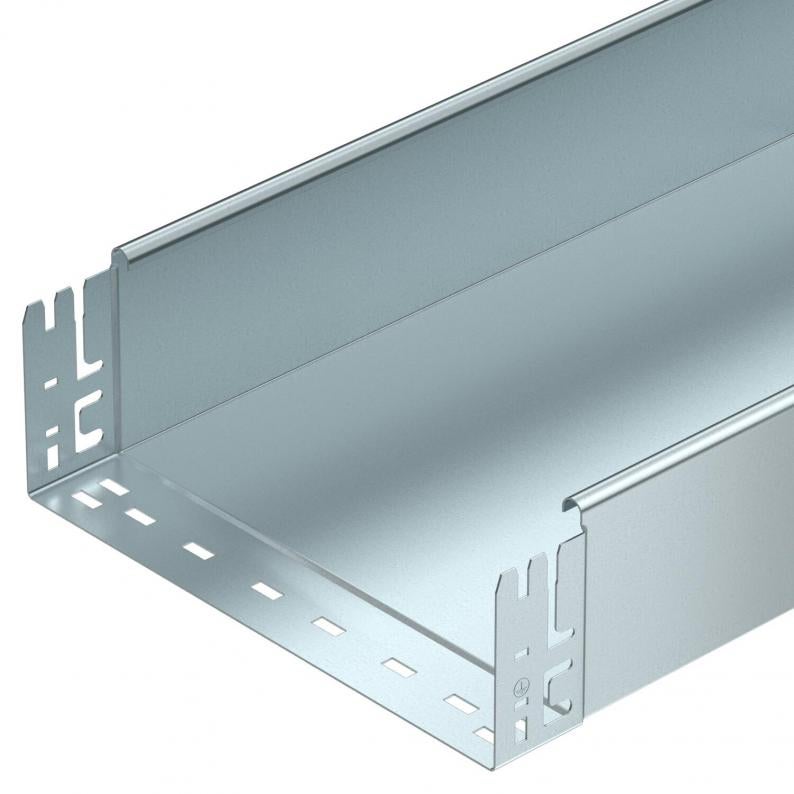

MKSMU 130 FS
3050
300
110
nu
1
zincat în bandă
Oţel
zinc
6059388
MKSMU 160 FS
3050
600
110
nu
1
zincat în bandă
Oţel
zinc
6059394
Lăţimea
MKSMU 110 FS
Nr. articol
6059382
Lungime
3050
Lăţimea
100
Înălţime
110
Menținerea în funcțiune
nu
Grosimea tablei
1
Suprafaţă
zincat în bandă
Material
Oţel
Culoare
zinc
MKSMU 120 FS
Nr. articol
6059386
Lungime
3050
Lăţimea
200
Înălţime
110
Menținerea în funcțiune
nu
Grosimea tablei
1
Suprafaţă
zincat în bandă
Material
Oţel
Culoare
zinc
MKSMU 130 FS
Nr. articol
6059388
Lungime
3050
Lăţimea
300
Înălţime
110
Menținerea în funcțiune
nu
Grosimea tablei
1
Suprafaţă
zincat în bandă
Material
Oţel
Culoare
zinc
MKSMU 160 FS
Nr. articol
6059394
Lungime
3050
Lăţimea
600
Înălţime
110
Menținerea în funcțiune
nu
Grosimea tablei
1
Suprafaţă
zincat în bandă
Material
Oţel
Culoare
zinc
