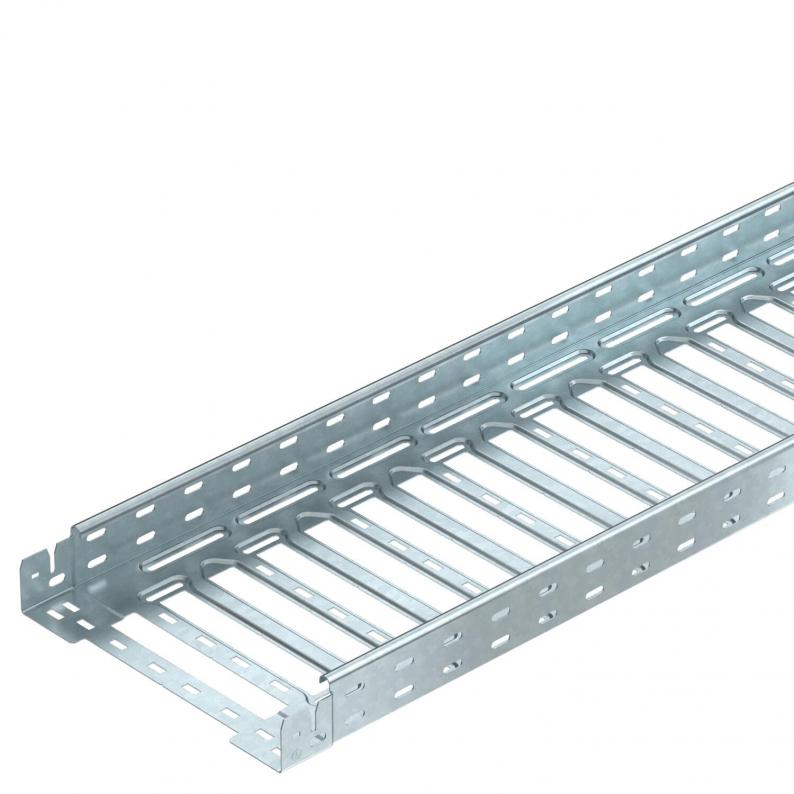

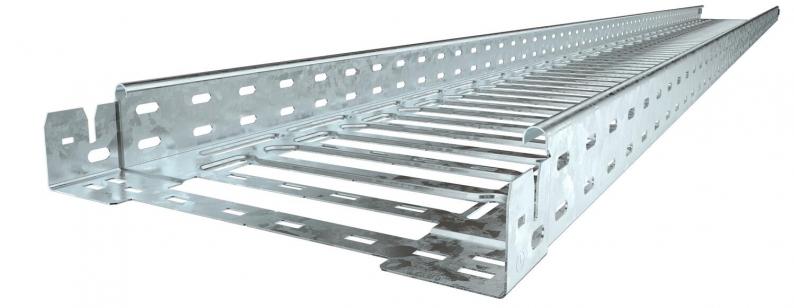

Jgheab pentru cabluri MKS-Magic® 60, FT
Tip MKSM 630 FT
Nr. articol 6059025
EAN 4012195830085
Nr. articol / Tip
Lungime
Lăţimea
Înălţime
Grosimea tablei
Cea mai mică unitate de vânzare: 3 m
3m
m
Descriere
Sistem eficient de jgheaburi pentru cabluri. Lungimea utilizabilă a jgheabului pentru cabluri este de 3.000 mm.
Jgheabul este disponibil cu perforații laterale de 7x20 mm pentru instalarea suplimentară a legăturilor și pieselor de montaj.
Începând cu jgheaburile pentru cabluri cu lătimi de 200 mm, conform prevederilor normelor VdS 2092 sistemele cu perforaţii pe 30% din suprafaţa pot fi montate sub instalaţiile de sprinclere.
Atenuare magnetică datorată ecranării fără capac 20 dB, cu capac 50 dB.
Jgheabul este disponibil cu perforații laterale de 7x20 mm pentru instalarea suplimentară a legăturilor și pieselor de montaj.
Începând cu jgheaburile pentru cabluri cu lătimi de 200 mm, conform prevederilor normelor VdS 2092 sistemele cu perforaţii pe 30% din suprafaţa pot fi montate sub instalaţiile de sprinclere.
Atenuare magnetică datorată ecranării fără capac 20 dB, cu capac 50 dB.
Echipotenţialul continuu este asigurat fără componente suplimentare.
Date tehnice
Dimensiuni
| Lungime | 3050 mm |
|---|---|
| Lăţimea | 300 mm |
| Înălţime | 60 mm |
| Dimensiune y | 262 mm |
| Dimensiune L | 180 mm |
| Dimensiune B | 300 mm |
| Dimensiune x | 196 mm |
Date tehnice
| Menținerea în funcțiune | nu |
|---|---|
| Perforaţie laterală | da |
| Execuţie legătură | piesă de legătură integrată |
| Variantă pentru încărcări mari | nu |
| Secţiune utilă | 178 cm² |
| Oțel inoxidabil, băițuit | nu |
| Grosimea tablei | 1 mm |
| Perforație de montaj în bază | da |
| Desenul găurii NATO | nu |
| Secţiune utilă | 17800 mm² |
| Cu capac | nu |
| Conform ROHS | da |
| Dimensiune | 60x300x3050 |
| Suprafaţă | = zincat prin imersie |
| Material | Oţel |
| Culoare | zinc |
| Utilizare instalație de pulverizare | da |
| Atenuare magnetică datorată ecranării cu capac | 50 dB |
| Atenuare magnetică datorată ecranării fără capac | 20 dB |
| Tip test de încărcare conform IEC 61537 | Tip II |
| Lungime utilă | 3000 mm |
| Tip de conector pentru sistemul de susținere a cablurilor | Fixare prin clipsare |
| Serie produs | Seria MKSM |
Încărcare
| Distanţa dintre reazeme 1,5m | 1,5 kN/m |
|---|---|
| Distanţa dintre reazeme 2,0m | 1 kN/m |
| Distanţa dintre reazeme 2,5m | 0,7 kN/m |
Încărcare admisibilă a jgheabului/podului vertical de cabluri în kN/m, fără greutatea unui om
Lăţime între reazeme în m
Săgeată lonjeron, în mm la kN/m admişi
Schema de încărcare la procedeul de efectuare a probelor
Curbă de încărcare cu lăţimea jgheabului/podului de cabluri în mm
Curba săgeţii lonjeronului în funcţie de distanţa între reazeme
Date de mediu
| Amprenta CO2 (GWP) de la leagăn la poartă | 7,8593 kg CO2e / 1 Metru |
|---|---|
| CO₂ Footprint (GWP) | 7,8593 kg CO₂e |
| Data determinării valorii CO2 | 2025-05-14T00:00:00.000+0200 |
| Declared Unit | Metru |
| Declared Unit Quantity | 1 |
| EPD Verified | da |
|---|---|
| Data de expirare EPD | 10.07.2029 |
| Număr declarație EPD | EPD-KTO-17.0 |
| Standard EPD/standard LCA (norme) | DIN EN ISO 14025,EN 15804 + A2 |
Accesorii
Accesorii pentru sistem
Articol
Tip
Nr. articol
Cantitate
KTSMV 630 DD
6068942
Cea mai mică unitate de vânzare: 1 Bucată
1Bucată
Bucată
Nr. articol 6068942
Set de legături longitudinale Magic DDTip
KTSMV 630 DD
Cea mai mică unitate de vânzare: 1 Bucată
1Bucată
Bucată
Nr. articol 6036136
cot 45° FT 60Tip
RB 45 630 FT
Cea mai mică unitate de vânzare: 1 Bucată
1Bucată
Bucată
Descărcări
0 selectat
Specificații (1)
Cataloage și broșuri (1)
Declarații (5)
Certificate (1)
Instrucțiuni și mijloace auxiliare (3)
Imagini ale articolului (3)
Date 3D materiale de descărcat (2)
Variante
Tip
Lungime
Lăţimea
Înălţime
Menținerea în funcțiune
Grosimea tablei
Suprafaţă
Material
Culoare
Nr. articol
MKSM 610 FT
3050
100
60
nu
1
= zincat prin imersie
Oţel
zinc
6059018
MKSM 615 FT
3050
150
60
nu
1
= zincat prin imersie
Oţel
zinc
6059020
MKSM 620 FT
3050
200
60
nu
1
= zincat prin imersie
Oţel
zinc
6059022
MKSM 630 FT
3050
300
60
nu
1
= zincat prin imersie
Oţel
zinc
6059025
MKSM 640 FT
3050
400
60
nu
1
= zincat prin imersie
Oţel
zinc
6059027
MKSM 650 FT
3050
500
60
nu
1
= zincat prin imersie
Oţel
zinc
6059029
MKSM 660 FT
3050
600
60
nu
1
= zincat prin imersie
Oţel
zinc
6059032
Lăţimea
MKSM 610 FT
Nr. articol
6059018
Lungime
3050
Lăţimea
100
Înălţime
60
Menținerea în funcțiune
nu
Grosimea tablei
1
Suprafaţă
= zincat prin imersie
Material
Oţel
Culoare
zinc
MKSM 615 FT
Nr. articol
6059020
Lungime
3050
Lăţimea
150
Înălţime
60
Menținerea în funcțiune
nu
Grosimea tablei
1
Suprafaţă
= zincat prin imersie
Material
Oţel
Culoare
zinc
MKSM 620 FT
Nr. articol
6059022
Lungime
3050
Lăţimea
200
Înălţime
60
Menținerea în funcțiune
nu
Grosimea tablei
1
Suprafaţă
= zincat prin imersie
Material
Oţel
Culoare
zinc
MKSM 630 FT
Nr. articol
6059025
Lungime
3050
Lăţimea
300
Înălţime
60
Menținerea în funcțiune
nu
Grosimea tablei
1
Suprafaţă
= zincat prin imersie
Material
Oţel
Culoare
zinc
MKSM 640 FT
Nr. articol
6059027
Lungime
3050
Lăţimea
400
Înălţime
60
Menținerea în funcțiune
nu
Grosimea tablei
1
Suprafaţă
= zincat prin imersie
Material
Oţel
Culoare
zinc
MKSM 650 FT
Nr. articol
6059029
Lungime
3050
Lăţimea
500
Înălţime
60
Menținerea în funcțiune
nu
Grosimea tablei
1
Suprafaţă
= zincat prin imersie
Material
Oţel
Culoare
zinc
MKSM 660 FT
Nr. articol
6059032
Lungime
3050
Lăţimea
600
Înălţime
60
Menținerea în funcțiune
nu
Grosimea tablei
1
Suprafaţă
= zincat prin imersie
Material
Oţel
Culoare
zinc
