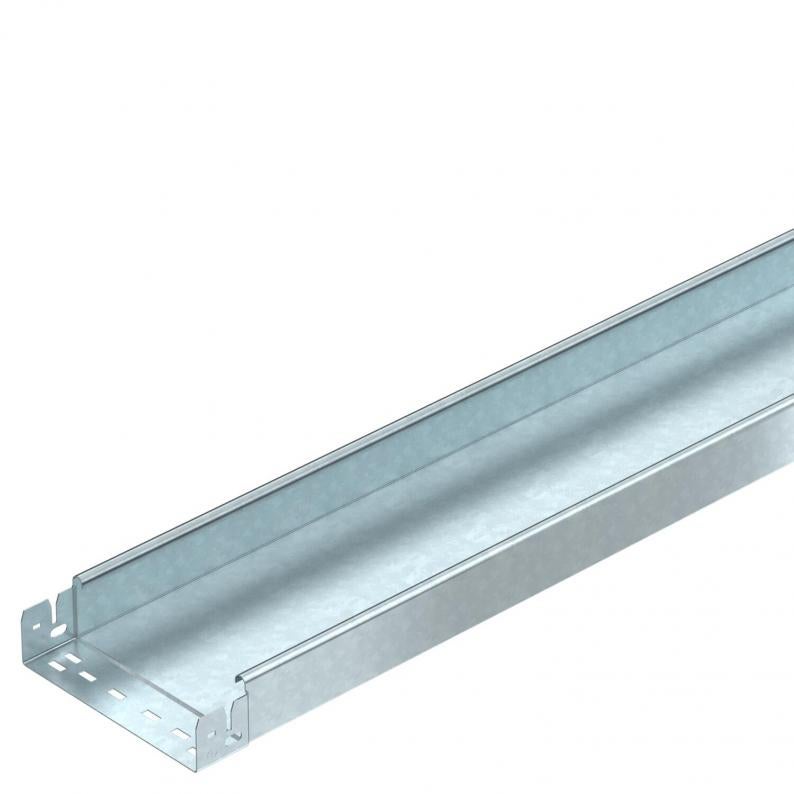

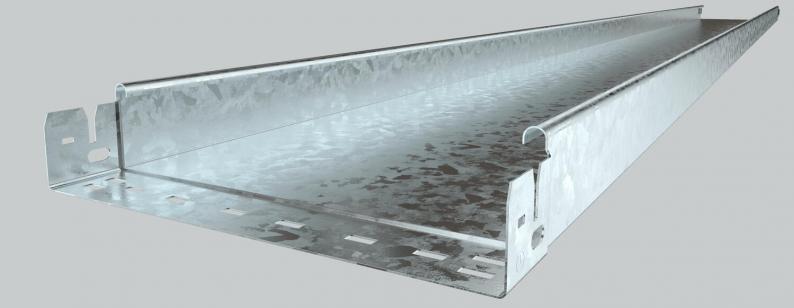

Jgheab pentru cabluri MKS-Magic® 60, FT, neperforat
Tip MKSMU 620 FT
Nr. articol 6059252
EAN 4012195831433
Nr. articol / Tip
Lungime
Lăţimea
Înălţime
Grosimea tablei
Cea mai mică unitate de vânzare: 3 m
3m
m
Descriere
Sistem eficient de jgheaburi pentru cabluri neperforate. Lungimea utilizabilă a jgheabului pentru cabluri este de 3.000 mm.
Echipotenţialul continuu este asigurat fără componente suplimentare.
Date tehnice
Dimensiuni
| Lungime | 3050 mm |
|---|---|
| Lăţimea | 200 mm |
| Înălţime | 60 mm |
| Dimensiune B | 200 mm |
Date tehnice
| Menținerea în funcțiune | nu |
|---|---|
| Perforaţie laterală | nu |
| Execuţie legătură | piesă de legătură integrată |
| Variantă pentru încărcări mari | nu |
| Secţiune utilă | 118 cm² |
| Oțel inoxidabil, băițuit | nu |
| Grosimea tablei | 1 mm |
| Perforație de montaj în bază | nu |
| Desenul găurii NATO | nu |
| Secţiune utilă | 11800 mm² |
| Cu capac | nu |
| Conform ROHS | da |
| Dimensiune | 60x200x3050 |
| Suprafaţă | = zincat prin imersie |
| Material | Oţel |
| Culoare | zinc |
| Tip test de încărcare conform IEC 61537 | Tip II |
| Lungime utilă | 3000 mm |
| Tip de conector pentru sistemul de susținere a cablurilor | Fixare prin clipsare |
| Serie produs | Seria MKSM |
Încărcare
| Distanţa dintre reazeme 1,5m | 1,5 kN/m |
|---|---|
| Distanţa dintre reazeme 1,75m | 1,25 kN/m |
| Distanţa dintre reazeme 2,0m | 1 kN/m |
| Distanţa dintre reazeme 2,5m | 0,5 kN/m |
Încărcare admisibilă a jgheabului/podului vertical de cabluri în kN/m, fără greutatea unui om
Lăţime între reazeme în m
Săgeată lonjeron, în mm la kN/m admişi
Schema de încărcare la procedeul de efectuare a probelor
Curbă de încărcare cu lăţimea jgheabului/podului de cabluri în mm
Curba săgeţii lonjeronului în funcţie de distanţa între reazeme
Date de mediu
| Amprenta CO2 (GWP) de la leagăn la poartă | 6,4947 kg CO2e / 1 Metru |
|---|---|
| CO₂ Footprint (GWP) | 6,4947 kg CO₂e |
| Data determinării valorii CO2 | 2025-05-14T00:00:00.000+0200 |
| Declared Unit | Metru |
| Declared Unit Quantity | 1 |
| EPD Verified | da |
|---|---|
| Data de expirare EPD | 10.07.2029 |
| Număr declarație EPD | EPD-KTO-17.0 |
| Standard EPD/standard LCA (norme) | DIN EN ISO 14025,EN 15804 + A2 |
Accesorii
Accesorii pentru sistem
Articol
Tip
Nr. articol
Cantitate
Nr. articol 6036134
cot 45° FT 60Tip
RB 45 620 FT
Cea mai mică unitate de vânzare: 1 Bucată
1Bucată
Bucată
Nr. articol 6036594
Cot 90° FT 60Tip
RB 90 620 FT
Cea mai mică unitate de vânzare: 1 Bucată
1Bucată
Bucată
Descărcări
0 selectat
Specificații (1)
Cataloage și broșuri (1)
Declarații (5)
Certificate (1)
Instrucțiuni și mijloace auxiliare (2)
Imagini ale articolului (3)
Date 3D materiale de descărcat (1)
Variante
Tip
Lungime
Lăţimea
Înălţime
Menținerea în funcțiune
Grosimea tablei
Suprafaţă
Material
Culoare
Nr. articol
MKSMU 610 FT
3050
100
60
nu
1
= zincat prin imersie
Oţel
zinc
6059248
MKSMU 615 FT
3050
150
60
nu
1
= zincat prin imersie
Oţel
zinc
6059250
MKSMU 620 FT
3050
200
60
nu
1
= zincat prin imersie
Oţel
zinc
6059252
