Jgheab pentru cabluri MKS-Magic® 85, FS
Tip MKSM 810 FS
Nr. articol 6059080
EAN 4012195830344
Nr. articol / Tip
Lungime
Lăţimea
Înălţime
Grosimea tablei
Cea mai mică unitate de vânzare: 3 m
3m
m
Descriere

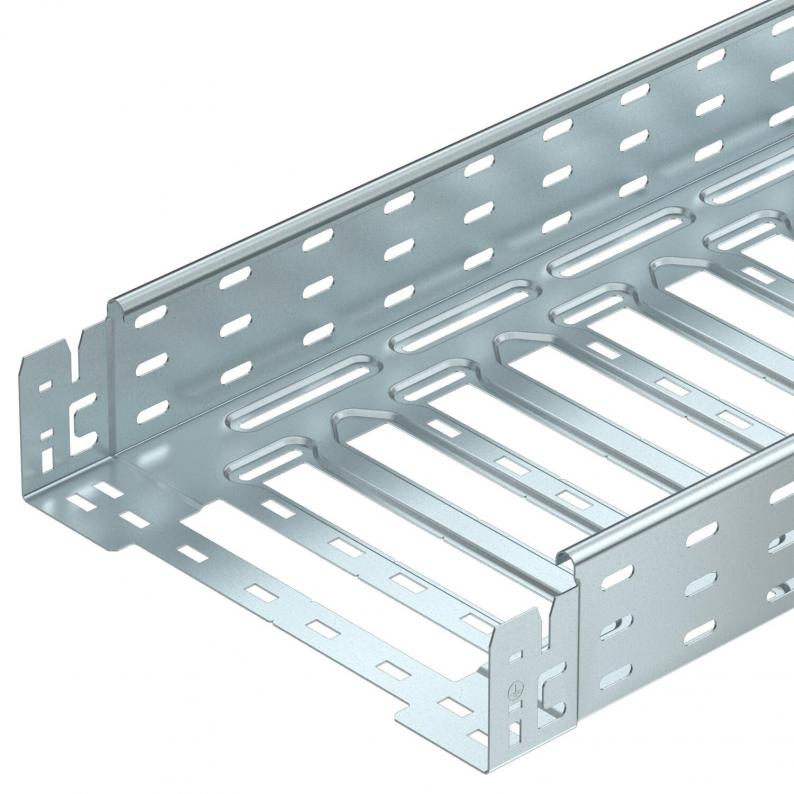

Sistem eficient de jgheaburi pentru cabluri. Lungimea utilizabilă a jgheabului pentru cabluri este de 3.000 mm.
Jgheabul este disponibil cu perforații laterale de 7x20 mm pentru instalarea suplimentară a legăturilor și pieselor de montaj.
Începând cu jgheaburile pentru cabluri cu lătimi de 200 mm, conform prevederilor normelor VdS 2092 sistemele cu perforaţii pe 30% din suprafaţa pot fi montate sub instalaţiile de sprinclere.
Jgheabul este disponibil cu perforații laterale de 7x20 mm pentru instalarea suplimentară a legăturilor și pieselor de montaj.
Începând cu jgheaburile pentru cabluri cu lătimi de 200 mm, conform prevederilor normelor VdS 2092 sistemele cu perforaţii pe 30% din suprafaţa pot fi montate sub instalaţiile de sprinclere.
Echipotenţialul continuu este asigurat fără componente suplimentare.
Date tehnice

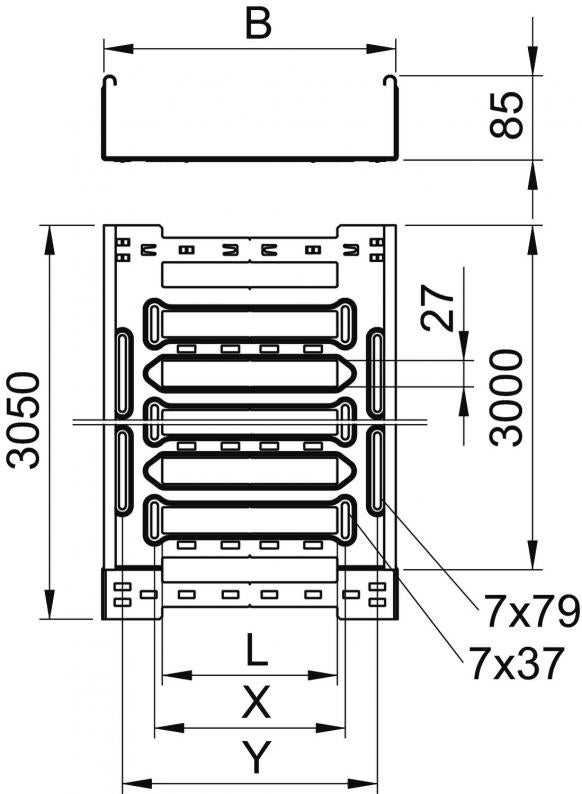

Dimensiuni
| Lungime | 3050 mm |
|---|---|
| Lăţimea | 100 mm |
| Înălţime | 85 mm |
| Dimensiune y | 62 mm |
| Dimensiune L | 30 mm |
| Dimensiune B | 100 mm |
Date tehnice
| Menținerea în funcțiune | nu |
|---|---|
| Perforaţie laterală | da |
| Execuţie legătură | piesă de legătură integrată |
| Variantă pentru încărcări mari | nu |
| Secţiune utilă | 83 cm² |
| Oțel inoxidabil, băițuit | nu |
| Grosimea tablei | 1 mm |
| Perforație de montaj în bază | da |
| Desenul găurii NATO | nu |
| Secţiune utilă | 8300 mm² |
| Cu capac | nu |
| Conform ROHS | da |
| Dimensiune | 85x100x3050 |
| Suprafaţă | zincat în bandă |
| Material | Oţel |
| Culoare | zinc |
| Atenuare magnetică datorată ecranării cu capac | 50 dB |
| Atenuare magnetică datorată ecranării fără capac | 20 dB |
| Tip test de încărcare conform IEC 61537 | Tip II |
| Lungime utilă | 3000 mm |
| Tip de conector pentru sistemul de susținere a cablurilor | Fixare prin clipsare |
| Serie produs | Seria MKSM |
Încărcare
| Distanţa dintre reazeme 1,5m | 1,7 kN/m |
|---|---|
| Distanţa dintre reazeme 2,0m | 1,35 kN/m |
| Distanţa dintre reazeme 2,5m | 1 kN/m |
| Clasă de încărcare NEMA | 8A |
Încărcare admisibilă a jgheabului/podului vertical de cabluri în kN/m, fără greutatea unui om
Lăţime între reazeme în m
Săgeată lonjeron, în mm la kN/m admişi
Schema de încărcare la procedeul de efectuare a probelor
Curbă de încărcare cu lăţimea jgheabului/podului de cabluri în mm
Curba săgeţii lonjeronului în funcţie de distanţa între reazeme
Date de mediu
| Amprenta CO2 (GWP) de la leagăn la poartă | 5,3076 kg CO2e / 1 Metru |
|---|---|
| CO₂ Footprint (GWP) | 5,3076 kg CO₂e |
| Data determinării valorii CO2 | 2025-05-14T00:00:00.000+0200 |
| Declared Unit | Metru |
| Declared Unit Quantity | 1 |
| EPD Verified | da |
|---|---|
| Data de expirare EPD | 10.07.2029 |
| Număr declarație EPD | EPD-KTO-17.0 |
| Standard EPD/standard LCA (norme) | DIN EN ISO 14025,EN 15804 + A2 |
Accesorii
Accesorii pentru sistem
Articol
Tip
Nr. articol
Cantitate
Nr. articol 6036700
Cot 90° 85 FSTip
RB 90 810 FS
Cea mai mică unitate de vânzare: 1 Bucată
1Bucată
Bucată
Nr. articol 6037200
Cot cu unghi reglabil 85 FSTip
RB W 810 FS
Cea mai mică unitate de vânzare: 1 Bucată
1Bucată
Bucată
Nr. articol 6042131
Ramificaţie scurtă 85 FSTip
RAA 810 FS
Cea mai mică unitate de vânzare: 1 Bucată
1Bucată
Bucată
Descărcări
0 selectat
Specificații (1)
Declarații (5)
Certificate (1)
Instrucțiuni și mijloace auxiliare (2)
Imagini ale articolului (3)
Date 3D materiale de descărcat (1)
Variante
Tip
Lungime
Lăţimea
Înălţime
Menținerea în funcțiune
Grosimea tablei
Suprafaţă
Material
Culoare
Nr. articol
MKSM 810 FS
3050
100
85
nu
1
zincat în bandă
Oţel
zinc
6059080
MKSM 820 FS
3050
200
85
nu
1
zincat în bandă
Oţel
zinc
6059084
MKSM 830 FS
3050
300
85
nu
1
zincat în bandă
Oţel
zinc
6059086
MKSM 840 FS
3050
400
85
nu
1
zincat în bandă
Oţel
zinc
6059088
MKSM 850 FS
3050
500
85
nu
1
zincat în bandă
Oţel
zinc
6059090
Lăţimea
MKSM 810 FS
Nr. articol
6059080
Lungime
3050
Lăţimea
100
Înălţime
85
Menținerea în funcțiune
nu
Grosimea tablei
1
Suprafaţă
zincat în bandă
Material
Oţel
Culoare
zinc
MKSM 820 FS
Nr. articol
6059084
Lungime
3050
Lăţimea
200
Înălţime
85
Menținerea în funcțiune
nu
Grosimea tablei
1
Suprafaţă
zincat în bandă
Material
Oţel
Culoare
zinc
MKSM 830 FS
Nr. articol
6059086
Lungime
3050
Lăţimea
300
Înălţime
85
Menținerea în funcțiune
nu
Grosimea tablei
1
Suprafaţă
zincat în bandă
Material
Oţel
Culoare
zinc
MKSM 840 FS
Nr. articol
6059088
Lungime
3050
Lăţimea
400
Înălţime
85
Menținerea în funcțiune
nu
Grosimea tablei
1
Suprafaţă
zincat în bandă
Material
Oţel
Culoare
zinc
MKSM 850 FS
Nr. articol
6059090
Lungime
3050
Lăţimea
500
Înălţime
85
Menținerea în funcțiune
nu
Grosimea tablei
1
Suprafaţă
zincat în bandă
Material
Oţel
Culoare
zinc
