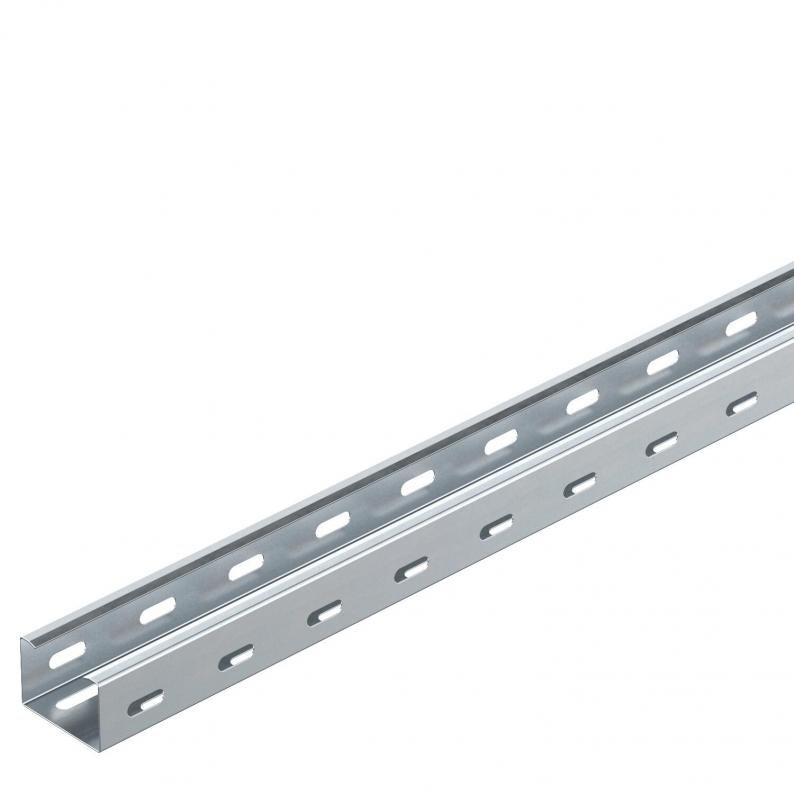

Jgheab pentru cabluri RKS 35 FS

Jgheab pentru cabluri RKS 35 FS

Tip RKS 305 FS
Nr. articol 6047410
EAN 4012196662104
Afișați toate variantele
Nr. articol / Tip
6047410 / RKS 305 FS
Lungime
3000 mm
Lăţimea
50 mm
Menținerea în funcțiune
nu
Grosimea tablei
0,75 mm
Suprafaţă
zincat în bandă
Material
Oţel

Cea mai mică unitate de vânzare: 3 m

m

Descriere

RKS 35 = Sistem raţional de jgheaburi metalice (Rationelles-Kabelrinnen-System) cu înălţimea laturilor de 35 mm.
Capac cu blocare prin răsucire: Tip AZDMD 50.

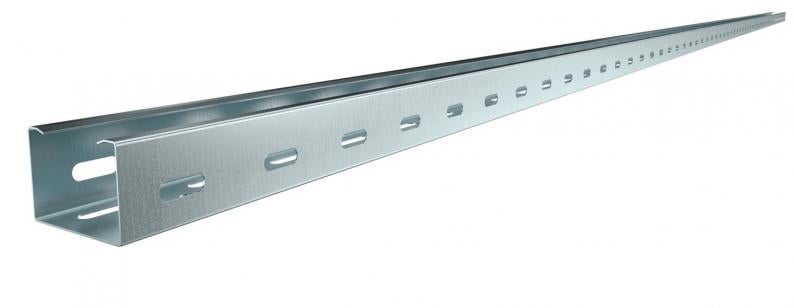

Jgheab pentru cabluri cu perforație continuă în partea de jos și lateral, precum și perforație centrală (Ø11 mm) în partea de jos pentru fixări suplimentare.

  • Communautés Européennes, Declaraţia de conformitate a Comunităţii Europene conform directivelor Comunităţii Europenedie ungemuffte Seite
  • UKCA Declarație de conformitate
  • Environmental Product Declaration (EPD)
  • CO₂ footprint (PCF)

Date tehnice

Dimensiuni

Lungime3000 mm
Lăţimea50 mm
Înălţime35 mm
Dimensiune L3000 mm

Date tehnice

Menținerea în funcțiunenu
Perforaţie lateralăda
Execuţie legăturăfără piesă de legătură
Variantă pentru încărcări marinu
Secţiune utilă16 cm²
Oțel inoxidabil, băițuitnu
Grosimea tablei0,75 mm
Perforație de montaj în bazăda
Desenul găurii NATOnu
Secţiune utilă1600 mm²
Cu capacnu
Dimensiune35x50
Conform ROHSda
Perforația bazei7x32
Dimensiune35x50x3000
Suprafaţăzincat în bandă
MaterialOţel
Culoarezinc
Tip test de încărcare conform IEC 61537Tip II
Tip de conector pentru sistemul de susținere a cablurilorînșurubat
Serie produsSeria RKS

Încărcare

Distanţa dintre reazeme 1,0 m1,2 kN/m
Distanţa dintre reazeme 1,5m0,5 kN/m
Distanţa dintre reazeme 2,0m0,3 kN/m
Distanţa dintre reazeme 2,5m0,1 kN/m
Distanţa dintre reazeme 3,0m0,05 kN/m
Diagramă încărcare jgheab tip RKS 35

Încărcare admisibilă a jgheabului/podului vertical de cabluri în kN/m, fără greutatea unui om

Lăţime între reazeme în m

Săgeată lonjeron, în mm la kN/m admişi

Schema de încărcare la procedeul de efectuare a probelor

Curbă de încărcare cu lăţimea jgheabului/podului de cabluri în mm

Curba săgeţii lonjeronului în funcţie de distanţa între reazeme

Date de mediu

Amprenta CO2 (GWP) de la leagăn la poartă1,7086 kg CO2e / 1 Metru
CO₂ Footprint (GWP)1,7086 kg CO₂e
Data determinării valorii CO22025-05-14T00:00:00.000+0200
Declared UnitMetru
Declared Unit Quantity1
EPD Verifiedda
Data de expirare EPD10.07.2029
Număr declarație EPDEPD-KTO-17.0
Standard EPD/standard LCA (norme)DIN EN ISO 14025,EN 15804 + A2

Accesorii

Accesorii pentru sistem

Nr. articol 6067085

Legătură longitudinală FS
Tip
RLVK 35 FS

Cea mai mică unitate de vânzare: 10 Bucată

Bucată

Nr. articol 6080138

Capac cu zăvoare FS
Tip
AZDMD 50 FS

Cea mai mică unitate de vânzare: 3 m

m

Nr. articol 7120450

Ramificaţie scurtă 35 FS
Tip
RAA 305 FS

Cea mai mică unitate de vânzare: 1 Bucată

Bucată
