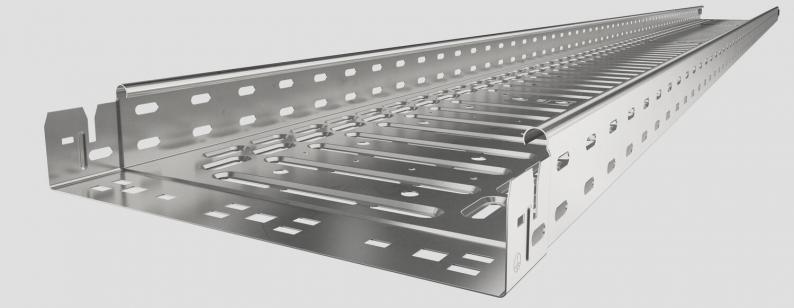

Jgheab pentru cabluri RKS-Magic®
Tip RKSM 630 A4
Nr. articol 6047657
EAN 4012195706199
Nr. articol / Tip
Lungime
Lăţimea
Înălţime
Grosimea tablei
Cea mai mică unitate de vânzare: 3 m
3m
m
Descriere
RKSM 60 = Sistem raţional de jgheaburi pentru cabluri Magic cu înălţimea laturilor de 60 mm. Lungimea utilizabilă a jgheabului pentru cabluri este de 3.000 mm.
Jgheabul este disponibil cu perforații laterale de 7x20 mm pentru instalarea suplimentară a legăturilor și pieselor de montaj.
Perforația pentru suspensia directă a tijei filetate are un diametru de 11 mm.
Atenuare magnetică datorată ecranării fără capac 20 dB, cu capac 50 dB.
Jgheabul este disponibil cu perforații laterale de 7x20 mm pentru instalarea suplimentară a legăturilor și pieselor de montaj.
Perforația pentru suspensia directă a tijei filetate are un diametru de 11 mm.
Atenuare magnetică datorată ecranării fără capac 20 dB, cu capac 50 dB.
Echipotenţialul continuu este asigurat fără componente suplimentare.
Date tehnice
Dimensiuni
| Lungime | 3050 mm |
|---|---|
| Lăţimea | 300 mm |
| Înălţime | 60 mm |
| Dimensiune y | 250 mm |
| Dimensiune B | 300 mm |
| Dimensiune t | 100 mm |
| Dimensiune x | 200 mm |
Date tehnice
| Menținerea în funcțiune | da |
|---|---|
| Perforaţie laterală | da |
| Execuţie legătură | piesă de legătură integrată |
| Variantă pentru încărcări mari | nu |
| Secţiune utilă | 178 cm² |
| Oțel inoxidabil, băițuit | nu |
| Grosimea tablei | 0,75 mm |
| Perforație de montaj în bază | da |
| Desenul găurii NATO | nu |
| Secţiune utilă | 17800 mm² |
| Cu capac | nu |
| Conform ROHS | da |
| Perforația bazei | 1 |
| Dimensiune | 60x300x3050 |
| Suprafaţă | luminos, reprelucrat |
| Material | Oţel superior, inoxidabil 1.4571 |
| Culoare | oţel inoxidabil |
| Protecţie contra incendiului | Menținere în funcțiune construcție portantă specifică cablurilor |
| Atenuare magnetică datorată ecranării cu capac | 50 dB |
| Atenuare magnetică datorată ecranării fără capac | 20 dB |
| Tip test de încărcare conform IEC 61537 | Tip II |
| Lungime utilă | 3000 mm |
| Tip de conector pentru sistemul de susținere a cablurilor | Fixare prin clipsare |
| Serie produs | Seria RKSM |
Încărcare
| Distanţa dintre reazeme 1,0 m | 1,2 kN/m |
|---|---|
| Distanţa dintre reazeme 1,5m | 0,9 kN/m |
| Distanţa dintre reazeme 2,0m | 0,6 kN/m |
| Distanţa dintre reazeme 2,5m | 0,4 kN/m |
Încărcare admisibilă a jgheabului/podului vertical de cabluri în kN/m, fără greutatea unui om
Lăţime între reazeme în m
Săgeată lonjeron, în mm la kN/m admişi
Schema de încărcare la procedeul de efectuare a probelor
Curbă de încărcare cu lăţimea jgheabului/podului de cabluri în mm
Curba săgeţii lonjeronului în funcţie de distanţa între reazeme
Date de mediu
| Amprenta CO2 (GWP) de la leagăn la poartă | 13,64 kg CO2e / 1 Metru |
|---|---|
| CO₂ Footprint (GWP) | 13,64 kg CO₂e |
| Data determinării valorii CO2 | 2025-05-14T00:00:00.000+0200 |
| Declared Unit | Metru |
| Declared Unit Quantity | 1 |
| EPD Verified | da |
|---|---|
| Data de expirare EPD | 10.07.2029 |
| Număr declarație EPD | EPD-KTO-17.0 |
| Standard EPD/standard LCA (norme) | DIN EN ISO 14025,EN 15804 + A2 |
Accesorii
Accesorii pentru sistem
Articol
Tip
Nr. articol
Cantitate
Descărcări
0 selectat
Specificații (1)
Cataloage și broșuri (5)
Declarații (5)
Certificate (3)
Instrucțiuni și mijloace auxiliare (2)
Imagini ale articolului (3)
Date 3D materiale de descărcat (2)
Variante
Tip
Lungime
Lăţimea
Înălţime
Menținerea în funcțiune
Grosimea tablei
Suprafaţă
Material
Culoare
Nr. articol
RKSM 610 A4
3050
100
60
da
0,75
luminos, reprelucrat
Oţel superior, inoxidabil 1.4571
oţel inoxidabil
6047614
RKSM 615 A4
3050
150
60
da
0,75
luminos, reprelucrat
Oţel superior, inoxidabil 1.4571
oţel inoxidabil
6047633
RKSM 620 A4
3050
200
60
da
0,75
luminos, reprelucrat
Oţel superior, inoxidabil 1.4571
oţel inoxidabil
6047641
RKSM 630 A4
3050
300
60
da
0,75
luminos, reprelucrat
Oţel superior, inoxidabil 1.4571
oţel inoxidabil
6047657
Lăţimea
RKSM 610 A4
Nr. articol
6047614
Lungime
3050
Lăţimea
100
Înălţime
60
Menținerea în funcțiune
da
Grosimea tablei
0,75
Suprafaţă
luminos, reprelucrat
Material
Oţel superior, inoxidabil 1.4571
Culoare
oţel inoxidabil
RKSM 615 A4
Nr. articol
6047633
Lungime
3050
Lăţimea
150
Înălţime
60
Menținerea în funcțiune
da
Grosimea tablei
0,75
Suprafaţă
luminos, reprelucrat
Material
Oţel superior, inoxidabil 1.4571
Culoare
oţel inoxidabil
RKSM 620 A4
Nr. articol
6047641
Lungime
3050
Lăţimea
200
Înălţime
60
Menținerea în funcțiune
da
Grosimea tablei
0,75
Suprafaţă
luminos, reprelucrat
Material
Oţel superior, inoxidabil 1.4571
Culoare
oţel inoxidabil
RKSM 630 A4
Nr. articol
6047657
Lungime
3050
Lăţimea
300
Înălţime
60
Menținerea în funcțiune
da
Grosimea tablei
0,75
Suprafaţă
luminos, reprelucrat
Material
Oţel superior, inoxidabil 1.4571
Culoare
oţel inoxidabil
