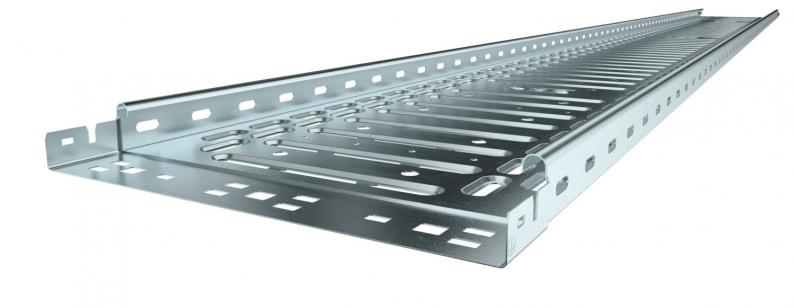

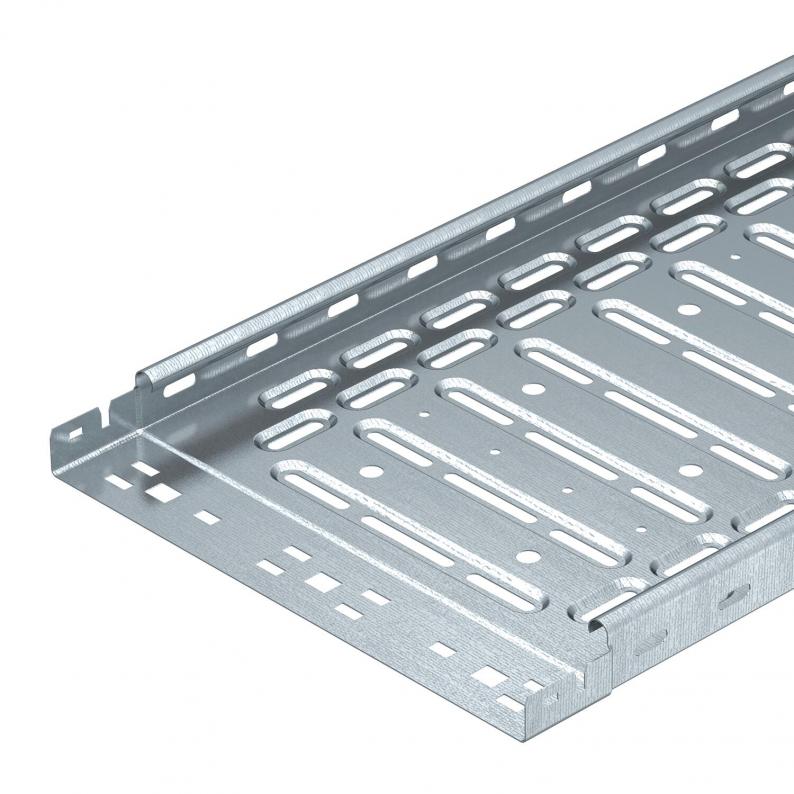

Jgheab pentru cabluri RKS-Magic® 35 FS
Tip RKSM 320 FS
Nr. articol 6047433
EAN 4012195390855
Nr. articol / Tip
Lungime
Lăţimea
Înălţime
Grosimea tablei
Cea mai mică unitate de vânzare: 3 m
3m
m
Descriere
RKSM 35 = Sistem eficient de jgheaburi pentru cabluri Magic cu înălţimea laturilor de 35 mm. Lungimea utilizabilă a jgheabului pentru cabluri este de 3.000 mm.
Jgheabul este disponibil cu perforații laterale de 7x20 mm pentru instalarea suplimentară a legăturilor și pieselor de montaj.
Perforația pentru suspensia directă a tijei filetate are un diametru de 11 mm.
Atenuare magnetică datorată ecranării fără capac 20 dB, cu capac 50 dB.
Jgheabul este disponibil cu perforații laterale de 7x20 mm pentru instalarea suplimentară a legăturilor și pieselor de montaj.
Perforația pentru suspensia directă a tijei filetate are un diametru de 11 mm.
Atenuare magnetică datorată ecranării fără capac 20 dB, cu capac 50 dB.
Echipotenţialul continuu este asigurat fără componente suplimentare.
Date tehnice

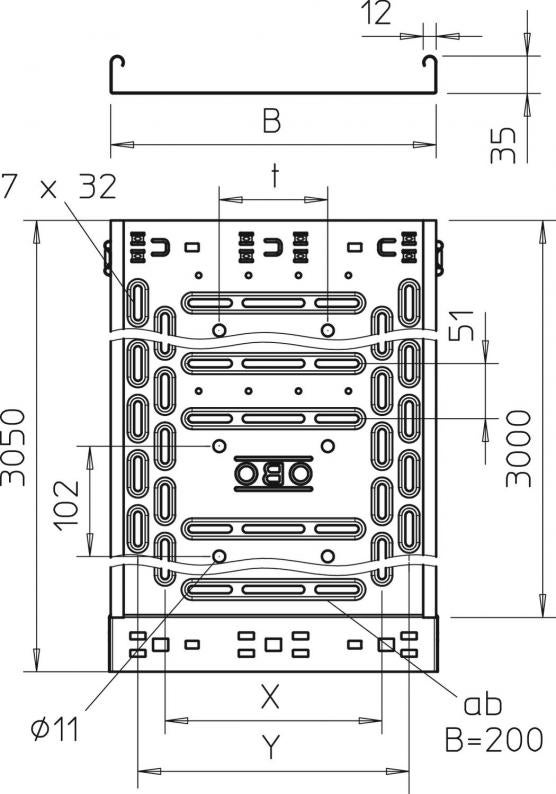

Dimensiuni
| Lungime | 3050 mm |
|---|---|
| Lăţimea | 200 mm |
| Înălţime | 35 mm |
| Dimensiune y | 150 mm |
| Dimensiune B | 200 mm |
| Dimensiune x | 100 mm |
Date tehnice
| Menținerea în funcțiune | nu |
|---|---|
| Perforaţie laterală | da |
| Execuţie legătură | piesă de legătură integrată |
| Variantă pentru încărcări mari | nu |
| Secţiune utilă | 68 cm² |
| Oțel inoxidabil, băițuit | nu |
| Grosimea tablei | 0,75 mm |
| Perforație de montaj în bază | da |
| Desenul găurii NATO | nu |
| Secţiune utilă | 6800 mm² |
| Cu capac | nu |
| Conform ROHS | da |
| Perforația bazei | 1 |
| Dimensiune | 35x200x3050 |
| Suprafaţă | zincat în bandă |
| Material | Oţel |
| Culoare | zinc |
| Atenuare magnetică datorată ecranării cu capac | 50 dB |
| Atenuare magnetică datorată ecranării fără capac | 20 dB |
| Tip test de încărcare conform IEC 61537 | Tip II |
| Lungime utilă | 3000 mm |
| Tip de conector pentru sistemul de susținere a cablurilor | Fixare prin clipsare |
| Serie produs | Seria RKSM |
Încărcare
| Distanţa dintre reazeme 1,0 m | 1,1 kN/m |
|---|---|
| Distanţa dintre reazeme 1,5m | 0,5 kN/m |
| Distanţa dintre reazeme 2,0m | 0,3 kN/m |
| Distanţa dintre reazeme 2,5m | 0,15 kN/m |
| Distanţa dintre reazeme 3,0m | 0,1 kN/m |
Încărcare admisibilă a jgheabului/podului vertical de cabluri în kN/m, fără greutatea unui om
Lăţime între reazeme în m
Săgeată lonjeron, în mm la kN/m admişi
Schema de încărcare la procedeul de efectuare a probelor
Curbă de încărcare cu lăţimea jgheabului/podului de cabluri în mm
Curba săgeţii lonjeronului în funcţie de distanţa între reazeme
Date de mediu
| Amprenta CO2 (GWP) de la leagăn la poartă | 3,8239 kg CO2e / 1 Metru |
|---|---|
| CO₂ Footprint (GWP) | 3,8239 kg CO₂e |
| Data determinării valorii CO2 | 2025-05-14T00:00:00.000+0200 |
| Declared Unit | Metru |
| Declared Unit Quantity | 1 |
| EPD Verified | da |
|---|---|
| Data de expirare EPD | 10.07.2029 |
| Număr declarație EPD | EPD-KTO-17.0 |
| Standard EPD/standard LCA (norme) | DIN EN ISO 14025,EN 15804 + A2 |
Accesorii
Accesorii pentru sistem
Articol
Tip
Nr. articol
Cantitate
Nr. articol 6036502
Cot 90° 35 FSTip
RB 90 320 FS
Cea mai mică unitate de vânzare: 1 Bucată
1Bucată
Bucată
Nr. articol 6042103
Add-on tee 35 FSTip
RAA 320 FS
Cea mai mică unitate de vânzare: 1 Bucată
1Bucată
Bucată
Descărcări
0 selectat
Specificații (1)
Declarații (5)
Certificate (2)
Instrucțiuni și mijloace auxiliare (2)
Imagini ale articolului (3)
Date 3D materiale de descărcat (2)
Variante
Tip
Lungime
Lăţimea
Înălţime
Menținerea în funcțiune
Grosimea tablei
Suprafaţă
Material
Culoare
Nr. articol
RKSM 310 FS
3050
100
35
nu
0,75
zincat în bandă
Oţel
zinc
6047417
RKSM 320 FS
3050
200
35
nu
0,75
zincat în bandă
Oţel
zinc
6047433
RKSM 330 FS
3050
300
35
nu
0,75
zincat în bandă
Oţel
zinc
6047460
Lăţimea
RKSM 310 FS
Nr. articol
6047417
Lungime
3050
Lăţimea
100
Înălţime
35
Menținerea în funcțiune
nu
Grosimea tablei
0,75
Suprafaţă
zincat în bandă
Material
Oţel
Culoare
zinc
RKSM 320 FS
Nr. articol
6047433
Lungime
3050
Lăţimea
200
Înălţime
35
Menținerea în funcțiune
nu
Grosimea tablei
0,75
Suprafaţă
zincat în bandă
Material
Oţel
Culoare
zinc
RKSM 330 FS
Nr. articol
6047460
Lungime
3050
Lăţimea
300
Înălţime
35
Menținerea în funcțiune
nu
Grosimea tablei
0,75
Suprafaţă
zincat în bandă
Material
Oţel
Culoare
zinc
