Jgheab pentru cabluri RKS-Magic® 60 A2

Jgheab pentru cabluri RKS-Magic® 60 A2

Tip RKSM 650 A2
Nr. articol 6047721
EAN 4012195706243
Afișați toate variantele
Nr. articol / Tip
Lungime
Lăţimea
Înălţime
Menținerea în funcțiune
Grosimea tablei

Cea mai mică unitate de vânzare: 3 m

m

Descriere

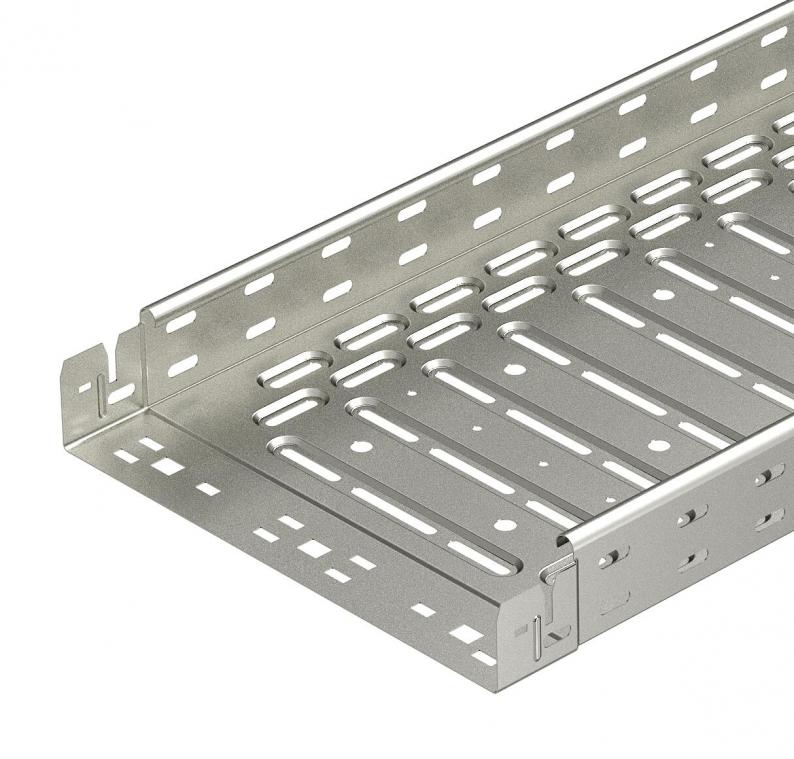

RKSM 60 = Sistem raţional de jgheaburi pentru cabluri Magic cu înălţimea laturilor de 60 mm. Lungimea utilizabilă a jgheabului pentru cabluri este de 3.000 mm.

Jgheabul este disponibil cu perforații laterale de 7x20 mm pentru instalarea suplimentară a legăturilor și pieselor de montaj.

Perforația pentru suspensia directă a tijei filetate are un diametru de 11 mm.
Atenuare magnetică datorată ecranării fără capac 20 dB, cu capac 50 dB.

Echipotenţialul continuu este asigurat fără componente suplimentare.

  • Asociaţia întreprinderilor de electrotehnică, electronică, tehnică informaţională, asociaţie înregistrată, Germania
  • Communautés Européennes, Declaraţia de conformitate a Comunităţii Europene conform directivelor Comunităţii Europenedie ungemuffte Seite
  • UKCA Declarație de conformitate
  • Verificat BET conform DIN EN 61537
  • Environmental Product Declaration (EPD)
  • CO₂ footprint (PCF)

Date tehnice

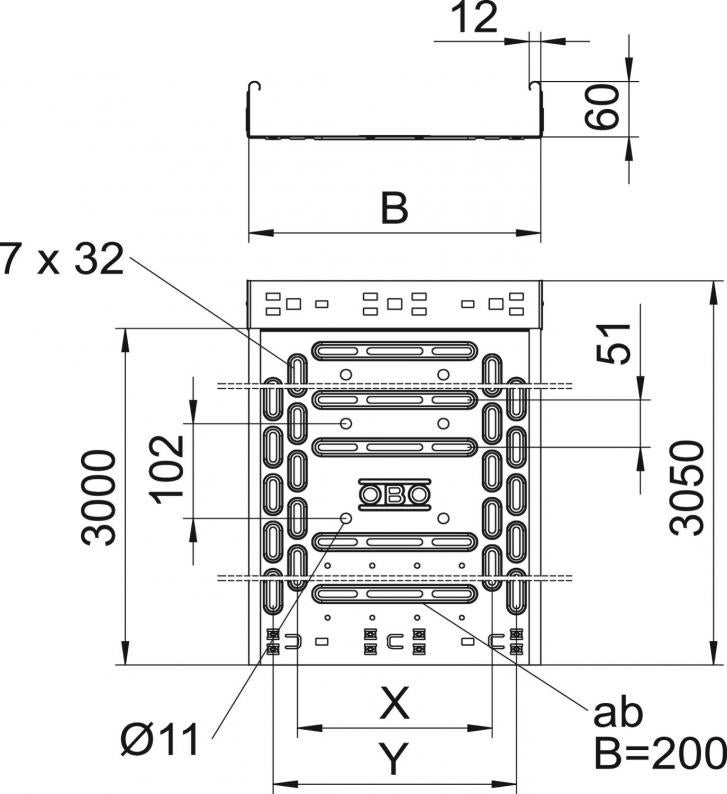

Dimensiuni

Lungime3050 mm
Lăţimea500 mm
Înălţime60 mm
Dimensiune y450 mm
Dimensiune B500 mm
Dimensiune t300 mm
Dimensiune x400 mm

Date tehnice

Menținerea în funcțiunenu
Perforaţie lateralăda
Execuţie legăturăpiesă de legătură integrată
Variantă pentru încărcări marinu
Secţiune utilă298 cm²
Oțel inoxidabil, băițuitnu
Grosimea tablei0,9 mm
Perforație de montaj în bazăda
Desenul găurii NATOnu
Secţiune utilă29800 mm²
Cu capacnu
Conform ROHSda
Perforația bazei1
Dimensiune60x500x3050
Suprafaţăluminos, reprelucrat
MaterialOţel superior, inoxidabil 1.4307
Culoareoţel inoxidabil
Atenuare magnetică datorată ecranării cu capac50 dB
Atenuare magnetică datorată ecranării fără capac20 dB
Tip test de încărcare conform IEC 61537Tip II
Lungime utilă3000 mm
Tip de conector pentru sistemul de susținere a cablurilorFixare prin clipsare
Serie produsSeria RKSM

Încărcare

Distanţa dintre reazeme 1,0 m2,1 kN/m
Distanţa dintre reazeme 1,5m1,35 kN/m
Distanţa dintre reazeme 2,0m0,9 kN/m
Distanţa dintre reazeme 2,5m0,6 kN/m
Diagramă încărcare jgheab pentru cabluri de tipul RKSM 60

Încărcare admisibilă a jgheabului/podului vertical de cabluri în kN/m, fără greutatea unui om

Lăţime între reazeme în m

Săgeată lonjeron, în mm la kN/m admişi

Schema de încărcare la procedeul de efectuare a probelor

Curbă de încărcare cu lăţimea jgheabului/podului de cabluri în mm

Curba săgeţii lonjeronului în funcţie de distanţa între reazeme

Date de mediu

Amprenta CO2 (GWP) de la leagăn la poartă22,2061 kg CO2e / 1 Metru
CO₂ Footprint (GWP)22,2061 kg CO₂e
Data determinării valorii CO22025-05-14T00:00:00.000+0200
Declared UnitMetru
Declared Unit Quantity1
EPD Verifiedda
Data de expirare EPD10.07.2029
Număr declarație EPDEPD-KTO-17.0
Standard EPD/standard LCA (norme)DIN EN ISO 14025,EN 15804 + A2

Accesorii

Accesorii pentru sistem

Nr. articol 6062084

Perete de separaţie 60 A2
Tip
TSG 60 A2

Cea mai mică unitate de vânzare: 3 m

m

Descărcări

0 selectat

Specificații (1)
Cataloage și broșuri (4)
Declarații (5)
Certificate (1)
Instrucțiuni și mijloace auxiliare (2)
Imagini ale articolului (3)
Date 3D materiale de descărcat (2)

Variante

Lăţimea
Menținerea în funcțiune
Grosimea tablei
RKSM 610 A2
Nr. articol
6047613
Lungime
3050
Lăţimea
100
Înălţime
60
Menținerea în funcțiune
da
Grosimea tablei
0,75
Suprafaţă
luminos, reprelucrat
Material
Oţel superior, inoxidabil 1.4307
Culoare
oţel inoxidabil
RKSM 620 A2
Nr. articol
6047640
Lungime
3050
Lăţimea
200
Înălţime
60
Menținerea în funcțiune
da
Grosimea tablei
0,75
Suprafaţă
luminos, reprelucrat
Material
Oţel superior, inoxidabil 1.4307
Culoare
oţel inoxidabil
RKSM 630 A2
Nr. articol
6047656
Lungime
3050
Lăţimea
300
Înălţime
60
Menținerea în funcțiune
da
Grosimea tablei
0,75
Suprafaţă
luminos, reprelucrat
Material
Oţel superior, inoxidabil 1.4307
Culoare
oţel inoxidabil
RKSM 640 A2
Nr. articol
6047691
Lungime
3050
Lăţimea
400
Înălţime
60
Menținerea în funcțiune
nu
Grosimea tablei
0,9
Suprafaţă
luminos, reprelucrat
Material
Oţel superior, inoxidabil 1.4307
Culoare
oţel inoxidabil
RKSM 650 A2
Nr. articol
6047721
Lungime
3050
Lăţimea
500
Înălţime
60
Menținerea în funcțiune
nu
Grosimea tablei
0,9
Suprafaţă
luminos, reprelucrat
Material
Oţel superior, inoxidabil 1.4307
Culoare
oţel inoxidabil
RKSM 660 A2
Nr. articol
6047737
Lungime
3050
Lăţimea
600
Înălţime
60
Menținerea în funcțiune
nu
Grosimea tablei
0,9
Suprafaţă
luminos, reprelucrat
Material
Oţel superior, inoxidabil 1.4307
Culoare
oţel inoxidabil
