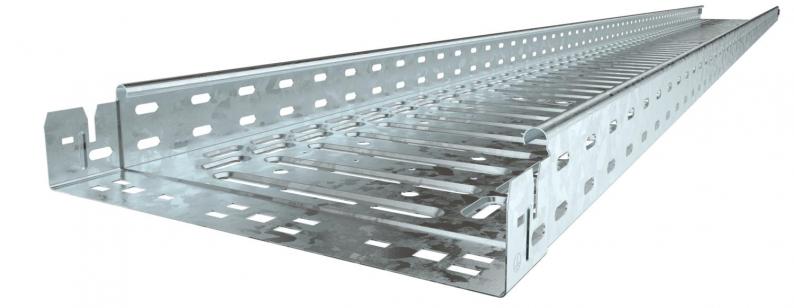

Jgheab pentru cabluri RKS-Magic® 60 FT

Jgheab pentru cabluri RKS-Magic® 60 FT

Tip RKSM 660 FT
Nr. articol 6047736
EAN 4012195903994
Afișați toate variantele
Nr. articol / Tip
Lungime
Lăţimea
Înălţime
Menținerea în funcțiune
Grosimea tablei

Cea mai mică unitate de vânzare: 3 m

m

Descriere

RKSM 60 = Sistem raţional de jgheaburi pentru cabluri Magic cu înălţimea laturilor de 60 mm. Lungimea utilizabilă a jgheabului pentru cabluri este de 3.000 mm.

Jgheabul este disponibil cu perforații laterale de 7x20 mm pentru instalarea suplimentară a legăturilor și pieselor de montaj.

Perforația pentru suspensia directă a tijei filetate are un diametru de 11 mm.
Atenuare magnetică datorată ecranării fără capac 20 dB, cu capac 50 dB.

Echipotenţialul continuu este asigurat fără componente suplimentare.

  • Asociaţia întreprinderilor de electrotehnică, electronică, tehnică informaţională, asociaţie înregistrată, Germania
  • Underwriters Laboratories Inc., USA & Canada
  • Communautés Européennes, Declaraţia de conformitate a Comunităţii Europene conform directivelor Comunităţii Europenedie ungemuffte Seite
  • UKCA Declarație de conformitate
  • Environmental Product Declaration (EPD)
  • CO₂ footprint (PCF)

Date tehnice

Dimensiuni

Lungime3050 mm
Lăţimea600 mm
Înălţime60 mm
Dimensiune y550 mm
Dimensiune B600 mm
Dimensiune t400 mm
Dimensiune x450 mm

Date tehnice

Menținerea în funcțiunenu
Perforaţie lateralăda
Execuţie legăturăpiesă de legătură integrată
Variantă pentru încărcări marinu
Secţiune utilă358 cm²
Oțel inoxidabil, băițuitnu
Grosimea tablei1 mm
Perforație de montaj în bazăda
Desenul găurii NATOnu
Secţiune utilă35800 mm²
Cu capacnu
Conform ROHSda
Perforația bazei1
Dimensiune60x600x3050
Suprafaţă= zincat prin imersie
MaterialOţel
Culoarezinc
Atenuare magnetică datorată ecranării cu capac50 dB
Atenuare magnetică datorată ecranării fără capac20 dB
Tip test de încărcare conform IEC 61537Tip II
Lungime utilă3000 mm
Tip de conector pentru sistemul de susținere a cablurilorFixare prin clipsare
Serie produsSeria RKSM

Încărcare

Distanţa dintre reazeme 1,0 m2,1 kN/m
Distanţa dintre reazeme 1,5m1,35 kN/m
Distanţa dintre reazeme 2,0m0,9 kN/m
Distanţa dintre reazeme 2,5m0,6 kN/m
Clasă de încărcare NEMA8AA
Diagramă încărcare jgheab pentru cabluri de tipul RKSM 60

Încărcare admisibilă a jgheabului/podului vertical de cabluri în kN/m, fără greutatea unui om

Lăţime între reazeme în m

Săgeată lonjeron, în mm la kN/m admişi

Schema de încărcare la procedeul de efectuare a probelor

Curbă de încărcare cu lăţimea jgheabului/podului de cabluri în mm

Curba săgeţii lonjeronului în funcţie de distanţa între reazeme

Date de mediu

Amprenta CO2 (GWP) de la leagăn la poartă14,1792 kg CO2e / 1 Metru
CO₂ Footprint (GWP)14,1792 kg CO₂e
Data determinării valorii CO22025-05-14T00:00:00.000+0200
Declared UnitMetru
Declared Unit Quantity1
EPD Verifiedda
Data de expirare EPD10.07.2029
Număr declarație EPDEPD-KTO-17.0
Standard EPD/standard LCA (norme)DIN EN ISO 14025,EN 15804 + A2

Accesorii

Accesorii pentru sistem

Nr. articol 6051472

Capac cu zăvoare FT
Tip
DRL 600 FT

Cea mai mică unitate de vânzare: 3 m

m

Nr. articol 6036142

cot 45° FT 60
Tip
RB 45 660 FT

Cea mai mică unitate de vânzare: 1 Bucată

Bucată

Nr. articol 6036602

Cot 90° FT 60
Tip
RB 90 660 FT

Cea mai mică unitate de vânzare: 1 Bucată

Bucată

Descărcări

0 selectat

Specificații (1)
Cataloage și broșuri (4)
Declarații (5)
Certificate (2)
Instrucțiuni și mijloace auxiliare (3)
Imagini ale articolului (3)
Date 3D materiale de descărcat (2)

Variante

Lăţimea
Menținerea în funcțiune
RKSM 610 FT
Nr. articol
6047612
Lungime
3050
Lăţimea
100
Înălţime
60
Menținerea în funcțiune
da
Grosimea tablei
1
Suprafaţă
= zincat prin imersie
Material
Oţel
Culoare
zinc
RKSM 615 FT
Nr. articol
6047631
Lungime
3050
Lăţimea
150
Înălţime
60
Menținerea în funcțiune
da
Grosimea tablei
1
Suprafaţă
= zincat prin imersie
Material
Oţel
Culoare
zinc
RKSM 620 FT
Nr. articol
6047639
Lungime
3050
Lăţimea
200
Înălţime
60
Menținerea în funcțiune
da
Grosimea tablei
1
Suprafaţă
= zincat prin imersie
Material
Oţel
Culoare
zinc
RKSM 630 FT
Nr. articol
6047655
Lungime
3050
Lăţimea
300
Înălţime
60
Menținerea în funcțiune
da
Grosimea tablei
1
Suprafaţă
= zincat prin imersie
Material
Oţel
Culoare
zinc
RKSM 640 FT
Nr. articol
6047690
Lungime
3050
Lăţimea
400
Înălţime
60
Menținerea în funcțiune
da
Grosimea tablei
1
Suprafaţă
= zincat prin imersie
Material
Oţel
Culoare
zinc
RKSM 650 FT
Nr. articol
6047720
Lungime
3050
Lăţimea
500
Înălţime
60
Menținerea în funcțiune
nu
Grosimea tablei
1
Suprafaţă
= zincat prin imersie
Material
Oţel
Culoare
zinc
RKSM 660 FT
Nr. articol
6047736
Lungime
3050
Lăţimea
600
Înălţime
60
Menținerea în funcțiune
nu
Grosimea tablei
1
Suprafaţă
= zincat prin imersie
Material
Oţel
Culoare
zinc
