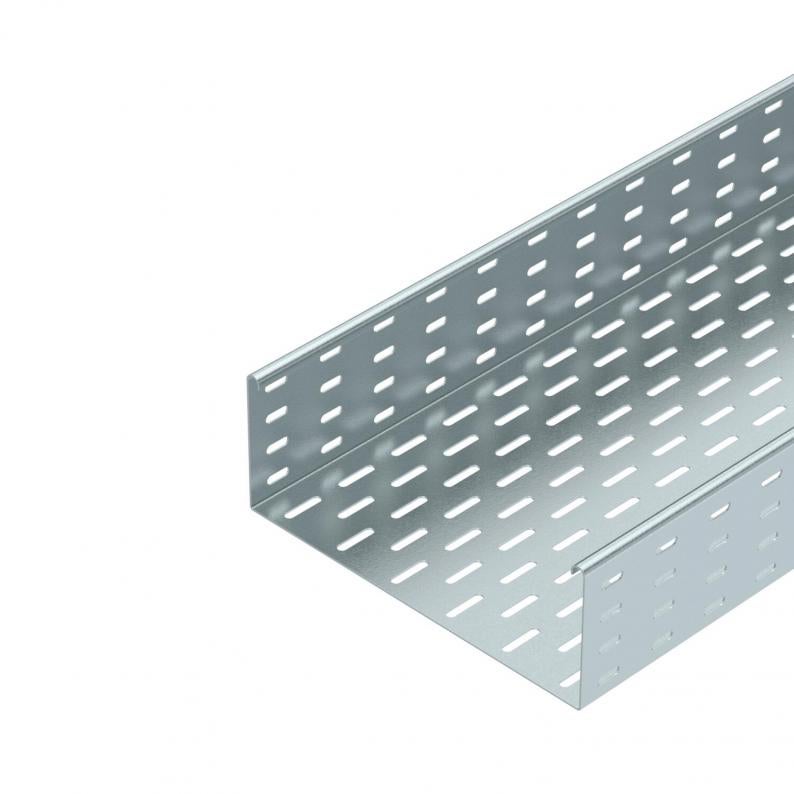

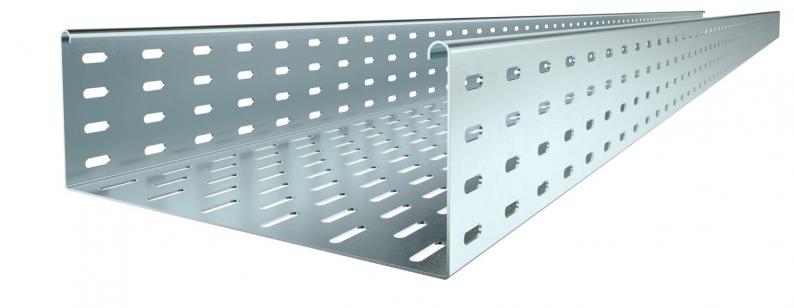

Jgheab pentru cabluri SKS 110 FS

Jgheab pentru cabluri SKS 110 FS

Tip SKS 130 FS
Nr. articol 6061303
EAN 4012196062294
Afișați toate variantele
Nr. articol / Tip
Lungime
Lăţimea
Grosimea tablei

Cea mai mică unitate de vânzare: 3 m

m

Descriere

SKS 110 = Sistem de jgheaburi metalice pentru încărcări mari (Schweres-Kabelrinnen-System) cu înălţimea de 110 mm.
Atenuare magnetică datorată ecranării fără capac 20 dB, cu capac 50 dB.
  • Underwriters Laboratories Inc., USA & Canada
  • Communautés Européennes, Declaraţia de conformitate a Comunităţii Europene conform directivelor Comunităţii Europenedie ungemuffte Seite
  • UKCA Declarație de conformitate
  • Environmental Product Declaration (EPD)
  • CO₂ footprint (PCF)

Date tehnice

Dimensiuni

Lungime3000 mm
Lăţimea300 mm
Înălţime110 mm
Dimensiune W300 mm

Date tehnice

Menținerea în funcțiunenu
Perforaţie lateralăda
Execuţie legăturăfără piesă de legătură
Variantă pentru încărcări marinu
Secţiune utilă328 cm²
Oțel inoxidabil, băițuitnu
Grosimea tablei1,5 mm
Perforație de montaj în bazăda
Desenul găurii NATOnu
Secţiune utilă32800 mm²
Cu capacnu
Dimensiune110 x 300
Conform ROHSda
Dimensiune110x300x3000
Suprafaţăzincat în bandă
MaterialOţel
Culoarezinc
Tip test de încărcare conform IEC 61537Tip II
Tip de conector pentru sistemul de susținere a cablurilorînșurubat
Serie produsSeria SKS

Încărcare

Distanţa dintre reazeme 1,5m3 kN/m
Distanţa dintre reazeme 2,0m2,4 kN/m
Distanţa dintre reazeme 2,5m1,76 kN/m
Distanţa dintre reazeme 3,0m1,2 kN/m
Distanţa dintre reazeme 3,5m0,84 kN/m
Distanţa dintre reazeme 4,0m0,8 kN/m
Diagramă de încărcare jgheab pentru cabluri tip SKS 110

Încărcare admisibilă a jgheabului/podului vertical de cabluri în kN/m, fără greutatea unui om

Lăţime între reazeme în m

Săgeată lonjeron, în mm la kN/m admişi

Schema de încărcare la procedeul de efectuare a probelor

Curbă de încărcare cu lăţimea jgheabului/podului de cabluri în mm

Curba săgeţii lonjeronului în funcţie de distanţa între reazeme

Date de mediu

Amprenta CO2 (GWP) de la leagăn la poartă14,9878 kg CO2e / 1 Metru
CO₂ Footprint (GWP)14,9878 kg CO₂e
Data determinării valorii CO22025-05-14T00:00:00.000+0200
Declared UnitMetru
Declared Unit Quantity1
EPD Verifiedda
Data de expirare EPD10.07.2029
Număr declarație EPDEPD-KTO-17.0
Standard EPD/standard LCA (norme)DIN EN ISO 14025,EN 15804 + A2

Accesorii

Accesorii pentru sistem
Tip
RLVL 110 FS

Cea mai mică unitate de vânzare: 10 Bucată

Bucată

Nr. articol 7070217

Eclisă de îmbinare FS
Tip
SSLB 300 FS

Cea mai mică unitate de vânzare: 20 Bucată

Bucată

Nr. articol 6036806

Cot 90° 110 FS
Tip
RB 90 130 FS

Cea mai mică unitate de vânzare: 1 Bucată

Bucată

Descărcări

0 selectat

Specificații (1)
Declarații (5)
Certificate (1)
Instrucțiuni și mijloace auxiliare (3)
Imagini ale articolului (3)
Date 3D materiale de descărcat (2)

Variante

Lăţimea
SKS 160 FS
Nr. articol
6061560
Lungime
3000
Lăţimea
600
Menținerea în funcțiune
nu
Grosimea tablei
1,5
Suprafaţă
zincat în bandă
Material
Oţel
SKS 110 FS
Nr. articol
6061109
Lungime
3000
Lăţimea
100
Menținerea în funcțiune
nu
Grosimea tablei
1,5
Suprafaţă
zincat în bandă
Material
Oţel
SKS 120 FS
Nr. articol
6061206
Lungime
3000
Lăţimea
200
Menținerea în funcțiune
nu
Grosimea tablei
1,5
Suprafaţă
zincat în bandă
Material
Oţel
SKS 130 FS
Nr. articol
6061303
Lungime
3000
Lăţimea
300
Menținerea în funcțiune
nu
Grosimea tablei
1,5
Suprafaţă
zincat în bandă
Material
Oţel
SKS 140 FS
Nr. articol
6061400
Lungime
3000
Lăţimea
400
Menținerea în funcțiune
nu
Grosimea tablei
1,5
Suprafaţă
zincat în bandă
Material
Oţel
SKS 150 FS
Nr. articol
6061508
Lungime
3000
Lăţimea
500
Menținerea în funcțiune
nu
Grosimea tablei
1,5
Suprafaţă
zincat în bandă
Material
Oţel
