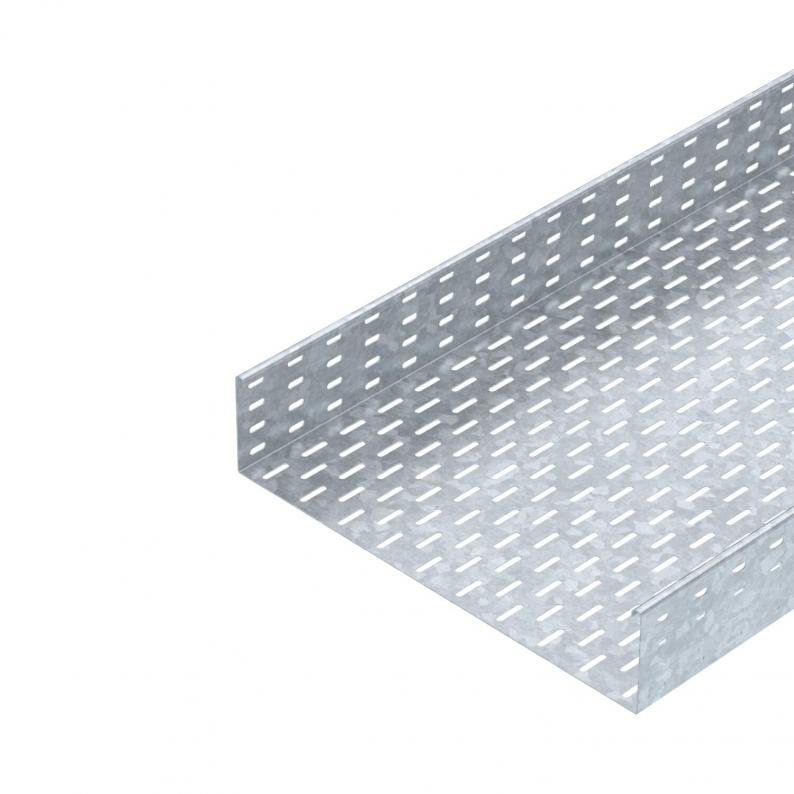

Jgheab pentru cabluri SKS 110 FT

Jgheab pentru cabluri SKS 110 FT

Tip SKS 150 FT
Nr. articol 6061702
EAN 4012196062775
Afișați toate variantele
Nr. articol / Tip
Lungime
Lăţimea
Grosimea tablei

Cea mai mică unitate de vânzare: 3 m

m

Descriere

SKS 110 = Sistem de jgheaburi metalice pentru încărcări mari (Schweres-Kabelrinnen-System) cu înălţimea de 110 mm.
Atenuare magnetică datorată ecranării fără capac 20 dB, cu capac 50 dB.
  • Underwriters Laboratories Inc., USA & Canada
  • Communautés Européennes, Declaraţia de conformitate a Comunităţii Europene conform directivelor Comunităţii Europenedie ungemuffte Seite
  • UKCA Declarație de conformitate
  • Environmental Product Declaration (EPD)
  • CO₂ footprint (PCF)

Date tehnice

Dimensiuni

Lungime3000 mm
Lăţimea500 mm
Înălţime110 mm
Dimensiune W500 mm

Date tehnice

Menținerea în funcțiunenu
Perforaţie lateralăda
Execuţie legăturăfără piesă de legătură
Variantă pentru încărcări marinu
Secţiune utilă548 cm²
Oțel inoxidabil, băițuitnu
Grosimea tablei1,5 mm
Perforație de montaj în bazăda
Desenul găurii NATOnu
Secţiune utilă54800 mm²
Cu capacnu
Dimensiune110 x 500
Conform ROHSda
Dimensiune110x500x3000
Suprafaţă= zincat prin imersie
MaterialOţel
Culoarezinc
Tip test de încărcare conform IEC 61537Tip II
Tip de conector pentru sistemul de susținere a cablurilorînșurubat
Serie produsSeria SKS

Încărcare

Distanţa dintre reazeme 1,5m3 kN/m
Distanţa dintre reazeme 2,0m2,4 kN/m
Distanţa dintre reazeme 2,5m1,76 kN/m
Distanţa dintre reazeme 3,0m1,2 kN/m
Distanţa dintre reazeme 3,5m0,84 kN/m
Distanţa dintre reazeme 4,0m0,8 kN/m
Diagramă de încărcare jgheab pentru cabluri tip SKS 110

Încărcare admisibilă a jgheabului/podului vertical de cabluri în kN/m, fără greutatea unui om

Lăţime între reazeme în m

Săgeată lonjeron, în mm la kN/m admişi

Schema de încărcare la procedeul de efectuare a probelor

Curbă de încărcare cu lăţimea jgheabului/podului de cabluri în mm

Curba săgeţii lonjeronului în funcţie de distanţa între reazeme

Date de mediu

Amprenta CO2 (GWP) de la leagăn la poartă18,8563 kg CO2e / 1 Metru
CO₂ Footprint (GWP)18,8563 kg CO₂e
Data determinării valorii CO22025-05-14T00:00:00.000+0200
Declared UnitMetru
Declared Unit Quantity1
EPD Verifiedda
Data de expirare EPD10.07.2029
Număr declarație EPDEPD-KTO-17.0
Standard EPD/standard LCA (norme)DIN EN ISO 14025,EN 15804 + A2

Accesorii

Accesorii pentru sistem
Tip
RLVL 110 FT

Cea mai mică unitate de vânzare: 10 Bucată

Bucată

Nr. articol 7070326

Eclisă de îmbinare DD
Tip
SSLB 500 DD

Cea mai mică unitate de vânzare: 20 Bucată

Bucată

Nr. articol 6051448

Capac cu zăvoare FT
Tip
DRL 500 FT

Cea mai mică unitate de vânzare: 3 m

m

Descărcări

0 selectat

Specificații (1)
Declarații (5)
Certificate (1)
Instrucțiuni și mijloace auxiliare (3)
Imagini ale articolului (3)
Date 3D materiale de descărcat (2)

Variante

Lăţimea
SKS 110 FT
Nr. articol
6061605
Lungime
3000
Lăţimea
100
Menținerea în funcțiune
nu
Grosimea tablei
1,5
Suprafaţă
= zincat prin imersie
Material
Oţel
SKS 120 FT
Nr. articol
6061621
Lungime
3000
Lăţimea
200
Menținerea în funcțiune
nu
Grosimea tablei
1,5
Suprafaţă
= zincat prin imersie
Material
Oţel
SKS 130 FT
Nr. articol
6061656
Lungime
3000
Lăţimea
300
Menținerea în funcțiune
nu
Grosimea tablei
1,5
Suprafaţă
= zincat prin imersie
Material
Oţel
SKS 140 FT
Nr. articol
6061672
Lungime
3000
Lăţimea
400
Menținerea în funcțiune
nu
Grosimea tablei
1,5
Suprafaţă
= zincat prin imersie
Material
Oţel
SKS 150 FT
Nr. articol
6061702
Lungime
3000
Lăţimea
500
Menținerea în funcțiune
nu
Grosimea tablei
1,5
Suprafaţă
= zincat prin imersie
Material
Oţel
