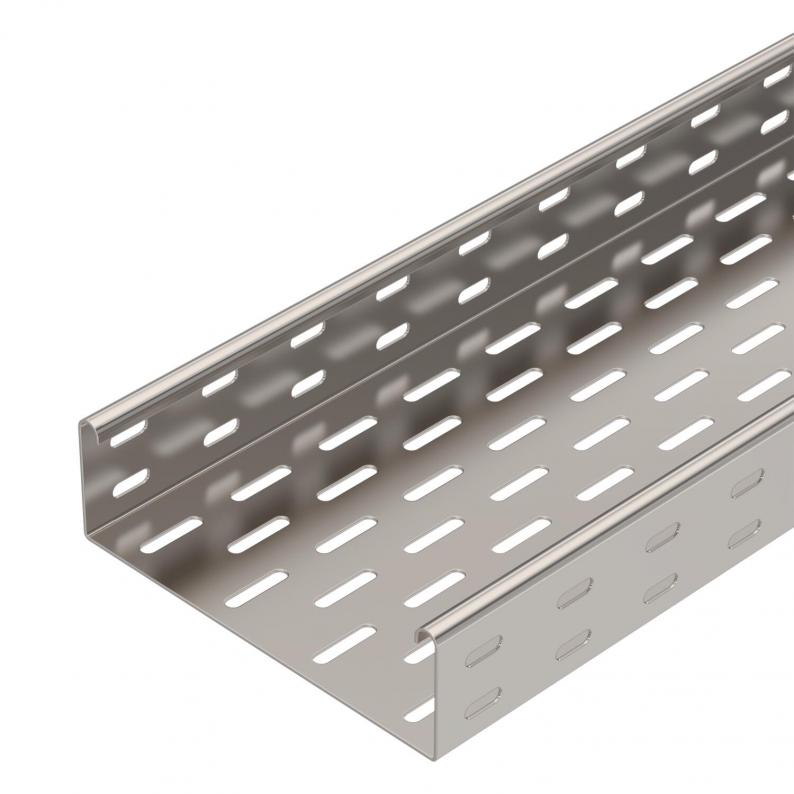

Jgheab pentru cabluri SKS 60 A2
Tip SKS 620 A2
Nr. articol 6056737
EAN 4012196120611
Nr. articol / Tip
Lungime
Lăţimea
Grosimea tablei
Cea mai mică unitate de vânzare: 3 m
3m
m
Descriere
SKS 60 = Sistem de jgheaburi metalice pentru încărcări mari (Schweres-Kabelrinnen-System) cu înălţimea laturii de 60 mm.
Atenuare magnetică datorată ecranării fără capac 20 dB, cu capac 50 dB.
Atenuare magnetică datorată ecranării fără capac 20 dB, cu capac 50 dB.
Piesele de legătură se comandă separat.
Date tehnice
Dimensiuni
| Lungime | 3000 mm |
|---|---|
| Lăţimea | 200 mm |
| Înălţime | 60 mm |
| Dimensiune B | 200 mm |
| Dimensiune W | 200 mm |
Date tehnice
| Menținerea în funcțiune | da |
|---|---|
| Perforaţie laterală | da |
| Execuţie legătură | fără piesă de legătură |
| Variantă pentru încărcări mari | nu |
| Secţiune utilă | 118 cm² |
| Oțel inoxidabil, băițuit | nu |
| Grosimea tablei | 1,5 mm |
| Perforație de montaj în bază | da |
| Desenul găurii NATO | nu |
| Secţiune utilă | 11800 mm² |
| Cu capac | nu |
| Conform ROHS | da |
| Dimensiune | 60x200x3000 |
| Suprafaţă | luminos, reprelucrat |
| Material | Oţel superior, inoxidabil 1.4307 |
| Culoare | oţel inoxidabil |
| Tip test de încărcare conform IEC 61537 | Tip II |
| Tip de conector pentru sistemul de susținere a cablurilor | înșurubat |
| Serie produs | Seria SKS |
Încărcare
| Distanţa dintre reazeme 1,5m | 2,65 kN/m |
|---|---|
| Distanţa dintre reazeme 2,0m | 1,8 kN/m |
| Distanţa dintre reazeme 2,5m | 1,15 kN/m |
| Distanţa dintre reazeme 3,0m | 0,5 kN/m |
Încărcare admisibilă a jgheabului/podului vertical de cabluri în kN/m, fără greutatea unui om
Lăţime între reazeme în m
Săgeată lonjeron, în mm la kN/m admişi
Schema de încărcare la procedeul de efectuare a probelor
Curbă de încărcare cu lăţimea jgheabului/podului de cabluri în mm
Curba săgeţii lonjeronului în funcţie de distanţa între reazeme
Date de mediu
| Amprenta CO2 (GWP) de la leagăn la poartă | 19,4642 kg CO2e / 1 Metru |
|---|---|
| CO₂ Footprint (GWP) | 19,4642 kg CO₂e |
| Data determinării valorii CO2 | 2025-05-14T00:00:00.000+0200 |
| Declared Unit | Metru |
| Declared Unit Quantity | 1 |
| EPD Verified | da |
|---|---|
| Data de expirare EPD | 10.07.2029 |
| Număr declarație EPD | EPD-KTO-17.0 |
| Standard EPD/standard LCA (norme) | DIN EN ISO 14025,EN 15804 + A2 |
Accesorii
Accesorii pentru sistem
Articol
Tip
Nr. articol
Cantitate
Nr. articol 6067654
Legătură longitudinală A2Tip
RLVK 60 A2
Cea mai mică unitate de vânzare: 10 Bucată
10Bucată
Bucată
Descărcări
0 selectat
Specificații (1)
Cataloage și broșuri (2)
Declarații (5)
Certificate (1)
Instrucțiuni și mijloace auxiliare (3)
Imagini ale articolului (3)
Date 3D materiale de descărcat (2)
Variante
Tip
Lungime
Lăţimea
Menținerea în funcțiune
Grosimea tablei
Suprafaţă
Material
Nr. articol
SKS 610 A2
3000
100
da
1,5
luminos, reprelucrat
Oţel superior, inoxidabil 1.4307
6056735
SKS 620 A2
3000
200
da
1,5
luminos, reprelucrat
Oţel superior, inoxidabil 1.4307
6056737
SKS 630 A2
3000
300
da
1,5
luminos, reprelucrat
Oţel superior, inoxidabil 1.4307
6056739
Lăţimea
SKS 610 A2
Nr. articol
6056735
Lungime
3000
Lăţimea
100
Menținerea în funcțiune
da
Grosimea tablei
1,5
Suprafaţă
luminos, reprelucrat
Material
Oţel superior, inoxidabil 1.4307
SKS 620 A2
Nr. articol
6056737
Lungime
3000
Lăţimea
200
Menținerea în funcțiune
da
Grosimea tablei
1,5
Suprafaţă
luminos, reprelucrat
Material
Oţel superior, inoxidabil 1.4307
SKS 630 A2
Nr. articol
6056739
Lungime
3000
Lăţimea
300
Menținerea în funcțiune
da
Grosimea tablei
1,5
Suprafaţă
luminos, reprelucrat
Material
Oţel superior, inoxidabil 1.4307
