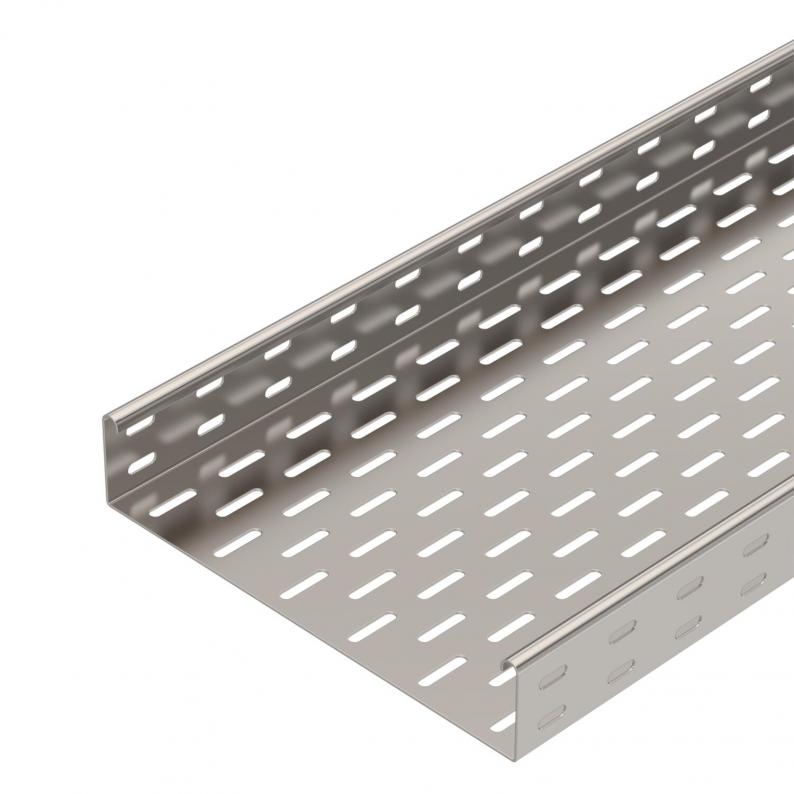

Jgheab pentru cabluri SKS 60 A4
Tip SKS 630 A4
Nr. articol 6056757
EAN 4012196050161
Nr. articol / Tip
Lungime
Lăţimea
Grosimea tablei
Cea mai mică unitate de vânzare: 3 m
3m
m
Descriere
SKS 60 = Sistem de jgheaburi metalice pentru încărcări mari (Schweres-Kabelrinnen-System) cu înălţimea laturii de 60 mm.
Atenuare magnetică datorată ecranării fără capac 20 dB, cu capac 50 dB.
Atenuare magnetică datorată ecranării fără capac 20 dB, cu capac 50 dB.
Jgheabul tip SKS poate fi utilizat şi în sistemele de menţinere în funcţiune. Pentru alte indicaţii vezi sistemele de protecţie la foc BSS. Jgheabul pentru cabluri se montează pe consolă cu şuruburi tip FRS M6 x 12.
Date tehnice

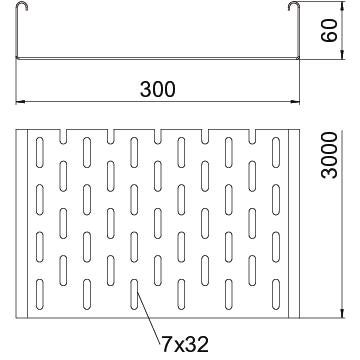

Dimensiuni
| Lungime | 3000 mm |
|---|---|
| Lăţimea | 300 mm |
| Înălţime | 60 mm |
| Dimensiune B | 300 mm |
| Dimensiune W | 300 mm |
Date tehnice
| Menținerea în funcțiune | da |
|---|---|
| Perforaţie laterală | da |
| Execuţie legătură | fără piesă de legătură |
| Variantă pentru încărcări mari | nu |
| Secţiune utilă | 178 cm² |
| Oțel inoxidabil, băițuit | nu |
| Grosimea tablei | 1,5 mm |
| Perforație de montaj în bază | da |
| Desenul găurii NATO | nu |
| Secţiune utilă | 17800 mm² |
| Cu capac | nu |
| Conform ROHS | da |
| Dimensiune | 60x300x3000 |
| Suprafaţă | luminos, reprelucrat |
| Material | Oţel superior, inoxidabil 1.4571 |
| Culoare | oţel inoxidabil |
| Tip test de încărcare conform IEC 61537 | Tip II |
| Tip de conector pentru sistemul de susținere a cablurilor | înșurubat |
| Serie produs | Seria SKS |
Încărcare
| Distanţa dintre reazeme 1,5m | 2,65 kN/m |
|---|---|
| Distanţa dintre reazeme 2,0m | 1,8 kN/m |
| Distanţa dintre reazeme 2,5m | 1,15 kN/m |
| Distanţa dintre reazeme 3,0m | 0,5 kN/m |
Încărcare admisibilă a jgheabului/podului vertical de cabluri în kN/m, fără greutatea unui om
Lăţime între reazeme în m
Săgeată lonjeron, în mm la kN/m admişi
Schema de încărcare la procedeul de efectuare a probelor
Curbă de încărcare cu lăţimea jgheabului/podului de cabluri în mm
Curba săgeţii lonjeronului în funcţie de distanţa între reazeme
Date de mediu
| Amprenta CO2 (GWP) de la leagăn la poartă | 25,0971 kg CO2e / 1 Metru |
|---|---|
| CO₂ Footprint (GWP) | 25,0971 kg CO₂e |
| Data determinării valorii CO2 | 2025-05-14T00:00:00.000+0200 |
| Declared Unit | Metru |
| Declared Unit Quantity | 1 |
| EPD Verified | da |
|---|---|
| Data de expirare EPD | 10.07.2029 |
| Număr declarație EPD | EPD-KTO-17.0 |
| Standard EPD/standard LCA (norme) | DIN EN ISO 14025,EN 15804 + A2 |
Accesorii
Accesorii pentru sistem
Articol
Tip
Nr. articol
Cantitate
Nr. articol 6067675
Legătură longitudinală A4Tip
RLVK 60 A4
Cea mai mică unitate de vânzare: 10 Bucată
10Bucată
Bucată
Descărcări
0 selectat
Specificații (1)
Cataloage și broșuri (2)
Declarații (5)
Certificate (1)
Instrucțiuni și mijloace auxiliare (3)
Imagini ale articolului (3)
Date 3D materiale de descărcat (2)
Variante
Tip
Lungime
Lăţimea
Menținerea în funcțiune
Grosimea tablei
Suprafaţă
Material
Nr. articol
SKS 610 A4
3000
100
da
1,5
luminos, reprelucrat
Oţel superior, inoxidabil 1.4571
6056750
SKS 620 A4
3000
200
da
1,5
luminos, reprelucrat
Oţel superior, inoxidabil 1.4571
6056755
SKS 630 A4
3000
300
da
1,5
luminos, reprelucrat
Oţel superior, inoxidabil 1.4571
6056757
Lăţimea
SKS 610 A4
Nr. articol
6056750
Lungime
3000
Lăţimea
100
Menținerea în funcțiune
da
Grosimea tablei
1,5
Suprafaţă
luminos, reprelucrat
Material
Oţel superior, inoxidabil 1.4571
SKS 620 A4
Nr. articol
6056755
Lungime
3000
Lăţimea
200
Menținerea în funcțiune
da
Grosimea tablei
1,5
Suprafaţă
luminos, reprelucrat
Material
Oţel superior, inoxidabil 1.4571
SKS 630 A4
Nr. articol
6056757
Lungime
3000
Lăţimea
300
Menținerea în funcțiune
da
Grosimea tablei
1,5
Suprafaţă
luminos, reprelucrat
Material
Oţel superior, inoxidabil 1.4571
