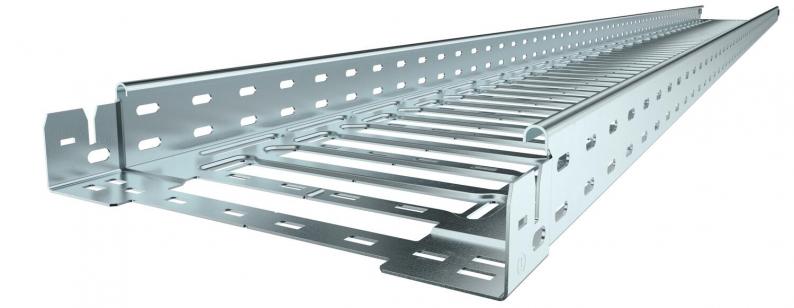

Jgheab pentru cabluri SKS-Magic® 60, FS
Tip SKSM 630 FS
Nr. articol 6059462
EAN 4012195832546
Nr. articol / Tip
Lungime
Lăţimea
Înălţime
Grosimea tablei
Cea mai mică unitate de vânzare: 3 m
3m
m
Descriere
Sistem eficient de jgheaburi pentru cabluri. Lungimea utilizabilă a jgheabului pentru cabluri este de 3.000 mm.
Jgheabul este disponibil cu perforații laterale de 7x20 mm pentru instalarea suplimentară a legăturilor și pieselor de montaj.
Începând cu jgheaburile pentru cabluri cu lătimi de 200 mm, conform prevederilor normelor VdS 2092 sistemele cu perforaţii pe 30% din suprafaţa pot fi montate sub instalaţiile de sprinclere.
Atenuare magnetică datorată ecranării fără capac 20 dB, cu capac 50 dB.
Jgheabul este disponibil cu perforații laterale de 7x20 mm pentru instalarea suplimentară a legăturilor și pieselor de montaj.
Începând cu jgheaburile pentru cabluri cu lătimi de 200 mm, conform prevederilor normelor VdS 2092 sistemele cu perforaţii pe 30% din suprafaţa pot fi montate sub instalaţiile de sprinclere.
Atenuare magnetică datorată ecranării fără capac 20 dB, cu capac 50 dB.
Echipotenţialul continuu este asigurat fără componente suplimentare.
Date tehnice

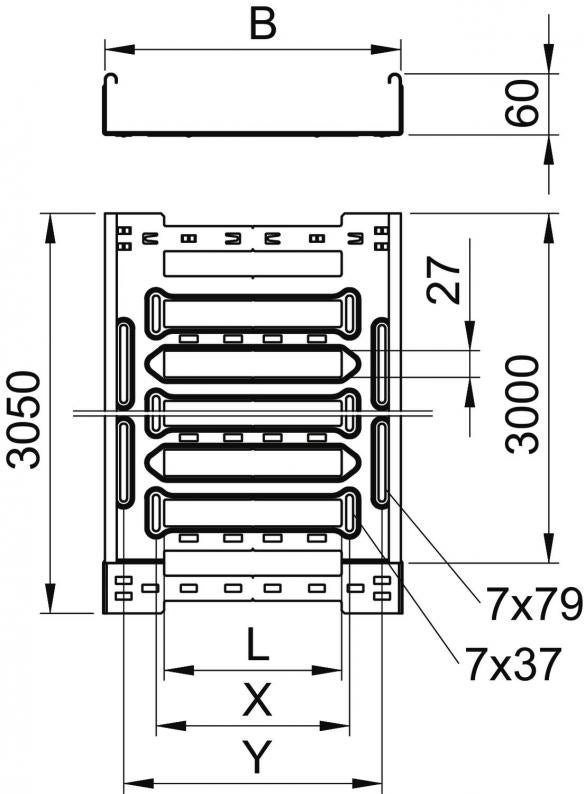

Dimensiuni
| Lungime | 3050 mm |
|---|---|
| Lăţimea | 300 mm |
| Înălţime | 60 mm |
| Dimensiune y | 262 mm |
| Dimensiune L | 180 mm |
| Dimensiune B | 300 mm |
| Dimensiune x | 196 mm |
Date tehnice
| Menținerea în funcțiune | nu |
|---|---|
| Perforaţie laterală | da |
| Execuţie legătură | piesă de legătură integrată |
| Variantă pentru încărcări mari | nu |
| Secţiune utilă | 178 cm² |
| Oțel inoxidabil, băițuit | nu |
| Grosimea tablei | 1,5 mm |
| Perforație de montaj în bază | da |
| Desenul găurii NATO | nu |
| Secţiune utilă | 17800 mm² |
| Cu capac | nu |
| Conform ROHS | da |
| Dimensiune | 60x300x3050 |
| Suprafaţă | zincat în bandă |
| Material | Oţel |
| Culoare | zinc |
| Utilizare instalație de pulverizare | da |
| Protecţie contra incendiului | Inserție plafoane antifoc |
| Atenuare magnetică datorată ecranării cu capac | 50 dB |
| Atenuare magnetică datorată ecranării fără capac | 20 dB |
| Tip test de încărcare conform IEC 61537 | Tip II |
| Tip de conector pentru sistemul de susținere a cablurilor | Fixare prin clipsare |
| Serie produs | Seria SKSM |
Încărcare
| Distanţa dintre reazeme 1,5m | 2,7 kN/m |
|---|---|
| Distanţa dintre reazeme 2,0m | 2,1 kN/m |
| Distanţa dintre reazeme 2,5m | 1,47 kN/m |
| Distanţa dintre reazeme 3,0m | 0,8 kN/m |
| Clasă de încărcare NEMA | 8B |
Încărcare admisibilă a jgheabului/podului vertical de cabluri în kN/m, fără greutatea unui om
Lăţime între reazeme în m
Săgeată lonjeron, în mm la kN/m admişi
Schema de încărcare la procedeul de efectuare a probelor
Curbă de încărcare cu lăţimea jgheabului/podului de cabluri în mm
Curba săgeţii lonjeronului în funcţie de distanţa între reazeme
Date de mediu
| Amprenta CO2 (GWP) de la leagăn la poartă | 11,9613 kg CO2e / 1 Metru |
|---|---|
| CO₂ Footprint (GWP) | 11,9613 kg CO₂e |
| Data determinării valorii CO2 | 2025-05-14T00:00:00.000+0200 |
| Declared Unit | Metru |
| Declared Unit Quantity | 1 |
| EPD Verified | da |
|---|---|
| Data de expirare EPD | 10.07.2029 |
| Număr declarație EPD | EPD-KTO-17.0 |
| Standard EPD/standard LCA (norme) | DIN EN ISO 14025,EN 15804 + A2 |
Accesorii
Accesorii pentru sistem
Articol
Tip
Nr. articol
Cantitate
KTSMV 630 FS
6068920
Cea mai mică unitate de vânzare: 1 Bucată
1Bucată
Bucată
Nr. articol 6068920
Set de legături longitudinale Magic FSTip
KTSMV 630 FS
Cea mai mică unitate de vânzare: 1 Bucată
1Bucată
Bucată
Nr. articol 6036106
cot 45° FS 60Tip
RB 45 630 FS
Cea mai mică unitate de vânzare: 1 Bucată
1Bucată
Bucată
Nr. articol 6036566
Cot 90° FS 60Tip
RB 90 630 FS
Cea mai mică unitate de vânzare: 1 Bucată
1Bucată
Bucată
Descărcări
0 selectat
Specificații (1)
Cataloage și broșuri (3)
Declarații (5)
Certificate (3)
Instrucțiuni și mijloace auxiliare (3)
Imagini ale articolului (2)
Date 3D materiale de descărcat (1)
Variante
Tip
Lungime
Lăţimea
Înălţime
Menținerea în funcțiune
Grosimea tablei
Suprafaţă
Material
Culoare
Nr. articol
SKSM 610 FS
3050
100
60
nu
1,5
zincat în bandă
Oţel
zinc
6059456
SKSM 620 FS
3050
200
60
nu
1,5
zincat în bandă
Oţel
zinc
6059460
SKSM 630 FS
3050
300
60
nu
1,5
zincat în bandă
Oţel
zinc
6059462
SKSM 640 FS
3050
400
60
nu
1,5
zincat în bandă
Oţel
zinc
6059464
SKSM 650 FS
3050
500
60
nu
1,5
zincat în bandă
Oţel
zinc
6059466
SKSM 660 FS
3050
600
60
nu
1,5
zincat în bandă
Oţel
zinc
6059468
