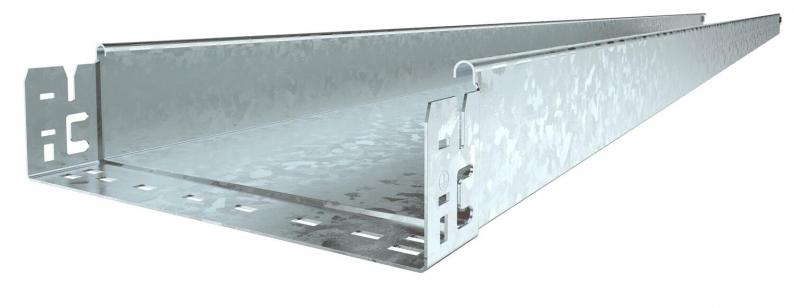

Jgheab pentru cabluri SKS-Magic® neperforat

Jgheab pentru cabluri SKS-Magic® neperforat

Tip SKSMU 810 FT
Nr. articol 6059779
EAN 4012195833567
Afișați toate variantele
Nr. articol / Tip
6059779 / SKSMU 810 FT
Lungime
3050 mm
Lăţimea
100 mm
Înălţime
85 mm
Menținerea în funcțiune
nu
Grosimea tablei
1,5 mm
Suprafaţă
= zincat prin imersie
Material
Oţel
Culoare
zinc

Cea mai mică unitate de vânzare: 3 m

m

Descriere

Sistem eficient de jgheaburi pentru cabluri neperforate. Lungimea utilizabilă a jgheabului pentru cabluri este de 3.000 mm.

Echipotenţialul continuu este asigurat fără componente suplimentare.

  • Asociaţia întreprinderilor de electrotehnică, electronică, tehnică informaţională, asociaţie înregistrată, Germania
  • Communautés Européennes, Declaraţia de conformitate a Comunităţii Europene conform directivelor Comunităţii Europenedie ungemuffte Seite
  • UKCA Declarație de conformitate
  • Environmental Product Declaration (EPD)
  • CO₂ footprint (PCF)

Date tehnice

Dimensiuni

Lungime3050 mm
Lăţimea100 mm
Înălţime85 mm
Dimensiune B100 mm

Date tehnice

Menținerea în funcțiunenu
Perforaţie lateralănu
Execuţie legăturăpiesă de legătură integrată
Variantă pentru încărcări marinu
Secţiune utilă83 cm²
Oțel inoxidabil, băițuitnu
Grosimea tablei1,5 mm
Perforație de montaj în bazănu
Desenul găurii NATOnu
Secţiune utilă8300 mm²
Cu capacnu
Conform ROHSda
Dimensiune85x100x3050
Suprafaţă= zincat prin imersie
MaterialOţel
Culoarezinc
Tip test de încărcare conform IEC 61537Tip II
Lungime utilă3000 mm
Tip de conector pentru sistemul de susținere a cablurilorFixare prin clipsare
Serie produsSeria SKSM

Încărcare

Distanţa dintre reazeme 1,5m2,8 kN/m
Distanţa dintre reazeme 2,0m2,25 kN/m
Distanţa dintre reazeme 2,5m1,5 kN/m
Distanţa dintre reazeme 3,0m0,75 kN/m
Diagramă de încărcare jgheab pentru cabluri tip SKSMU 85

Încărcare admisibilă a jgheabului/podului vertical de cabluri în kN/m, fără greutatea unui om

Lăţime între reazeme în m

Săgeată lonjeron, în mm la kN/m admişi

Schema de încărcare la procedeul de efectuare a probelor

Curbă de încărcare cu lăţimea jgheabului/podului de cabluri în mm

Curba săgeţii lonjeronului în funcţie de distanţa între reazeme

Date de mediu

Amprenta CO2 (GWP) de la leagăn la poartă7,7697 kg CO2e / 1 Metru
CO₂ Footprint (GWP)7,7697 kg CO₂e
Data determinării valorii CO22025-05-14T00:00:00.000+0200
Declared UnitMetru
Declared Unit Quantity1
EPD Verifiedda
Data de expirare EPD10.07.2029
Număr declarație EPDEPD-KTO-17.0
Standard EPD/standard LCA (norme)DIN EN ISO 14025,EN 15804 + A2

Accesorii

Accesorii pentru sistem

Nr. articol 6051340

Capac cu zăvoare FT
Tip
DRL 100 FT

Cea mai mică unitate de vânzare: 3 m

m

Nr. articol 6036712

Cot 90° 85 FT
Tip
RB 90 810 FT

Cea mai mică unitate de vânzare: 1 Bucată

Bucată

Nr. articol 6052703

Capac cu zăvoare DD
Tip
DRL 100 DD

Cea mai mică unitate de vânzare: 3 m

m

Descărcări

0 selectat

Specificații (1)
Declarații (5)
Certificate (1)
Instrucțiuni și mijloace auxiliare (2)
Imagini ale articolului (2)
Date 3D materiale de descărcat (2)

Variante

SKSMU 810 FT
Nr. articol
6059779
Lungime
3050
Lăţimea
100
Înălţime
85
Menținerea în funcțiune
nu
Grosimea tablei
1,5
Suprafaţă
= zincat prin imersie
Material
Oţel
Culoare
zinc
