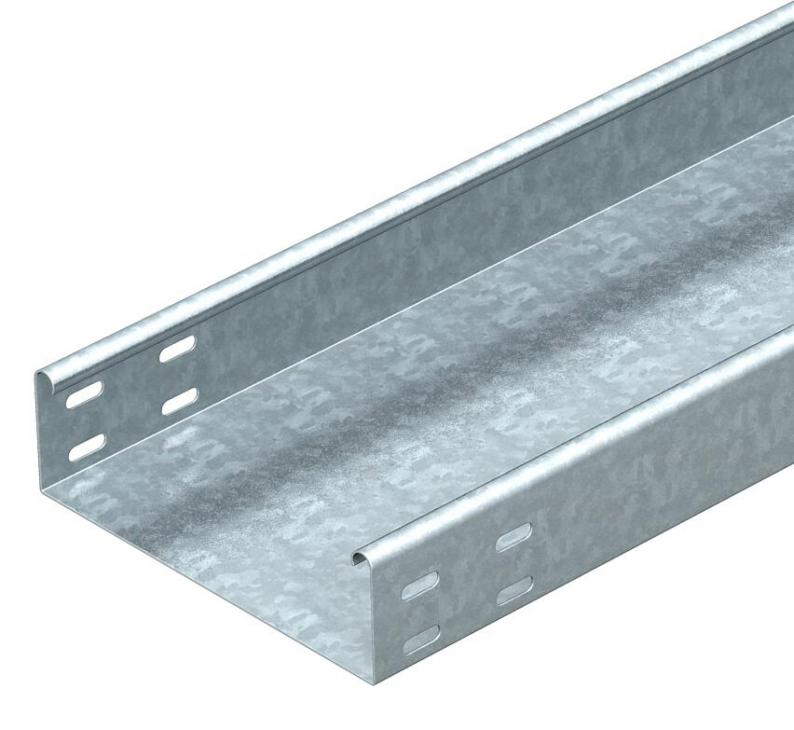

Jgheab pentru cabluri SKSU 60 FS
Cea mai mică unitate de vânzare: 3 m
m
Descriere
Atenuare magnetică datorată ecranării fără capac 20 dB, cu capac 50 dB.
Jgheabul pentru cabluri este dotat pe ambele părţi cu perforaţii.
Piesele de legătură longitudinală se comandă separat.
Date tehnice

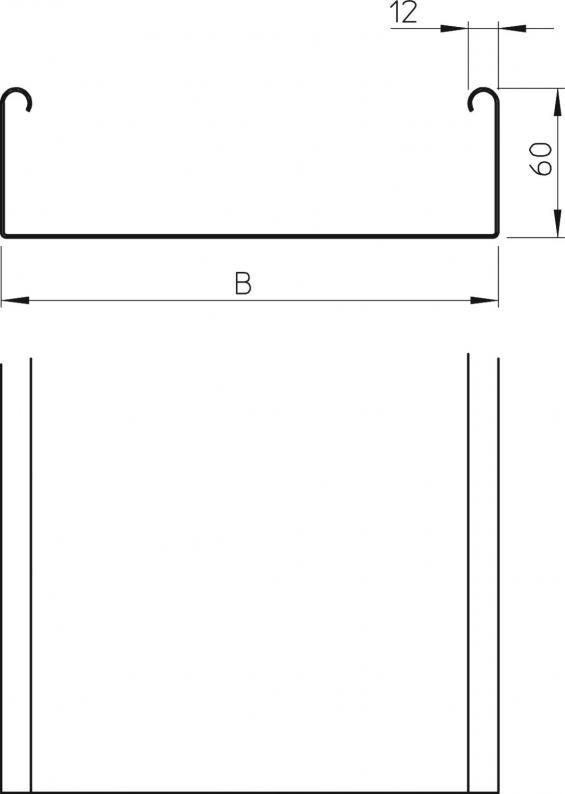

Dimensiuni
| Lungime | 3000 mm |
|---|---|
| Lăţimea | 100 mm |
| Înălţime | 60 mm |
| Dimensiune B | 100 mm |
Date tehnice
| Menținerea în funcțiune | nu |
|---|---|
| Perforaţie laterală | nu |
| Execuţie legătură | fără piesă de legătură |
| Variantă pentru încărcări mari | nu |
| Secţiune utilă | 58 cm² |
| Oțel inoxidabil, băițuit | nu |
| Grosimea tablei | 1,5 mm |
| Perforație de montaj în bază | nu |
| Desenul găurii NATO | nu |
| Secţiune utilă | 5800 mm² |
| Cu capac | nu |
| Dimensiune | 60 x 100 |
| Conform ROHS | da |
| Perforația bazei | 0 |
| Dimensiune | 60x100x3000 |
| Suprafaţă | zincat în bandă |
| Material | Oţel |
| Culoare | zinc |
| Tip test de încărcare conform IEC 61537 | Tip II |
| Tip de conector pentru sistemul de susținere a cablurilor | înșurubat |
| Serie produs | Seria SKS |
Încărcare
| Distanţa dintre reazeme 1,5m | 2,6 kN/m |
|---|---|
| Distanţa dintre reazeme 2,0m | 1,9 kN/m |
| Distanţa dintre reazeme 2,5m | 1,1 kN/m |
| Distanţa dintre reazeme 3,0m | 0,55 kN/m |
Încărcare admisibilă a jgheabului/podului vertical de cabluri în kN/m, fără greutatea unui om
Lăţime între reazeme în m
Săgeată lonjeron, în mm la kN/m admişi
Schema de încărcare la procedeul de efectuare a probelor
Curbă de încărcare cu lăţimea jgheabului/podului de cabluri în mm
Curba săgeţii lonjeronului în funcţie de distanţa între reazeme
Date de mediu
| Amprenta CO2 (GWP) de la leagăn la poartă | 6,4783 kg CO2e / 1 Metru |
|---|---|
| CO₂ Footprint (GWP) | 6,4783 kg CO₂e |
| Data determinării valorii CO2 | 2025-05-14T00:00:00.000+0200 |
| Declared Unit | Metru |
| Declared Unit Quantity | 1 |
| EPD Verified | da |
|---|---|
| Data de expirare EPD | 10.07.2029 |
| Număr declarație EPD | EPD-KTO-17.0 |
| Standard EPD/standard LCA (norme) | DIN EN ISO 14025,EN 15804 + A2 |
Accesorii
Nr. articol 6067093
Legătură longitudinală FSCea mai mică unitate de vânzare: 10 Bucată
Bucată
Nr. articol 7070205
Eclisă de îmbinare FSCea mai mică unitate de vânzare: 20 Bucată
Bucată
Nr. articol 6036100
cot 45° FS 60Cea mai mică unitate de vânzare: 1 Bucată
Bucată
