Minicanal AZ 50 A4

Minicanal AZ 50 A4

Tip AZK 050 A4
Nr. articol 6075152
EAN 4012195866213
Afișați toate variantele
Nr. articol / Tip
6075152 / AZK 050 A4
Lungime
3000 mm
Lăţimea
50 mm
Menținerea în funcțiune
nu
Grosimea tablei
1,5 mm

Cea mai mică unitate de vânzare: 3 m

m

Descriere

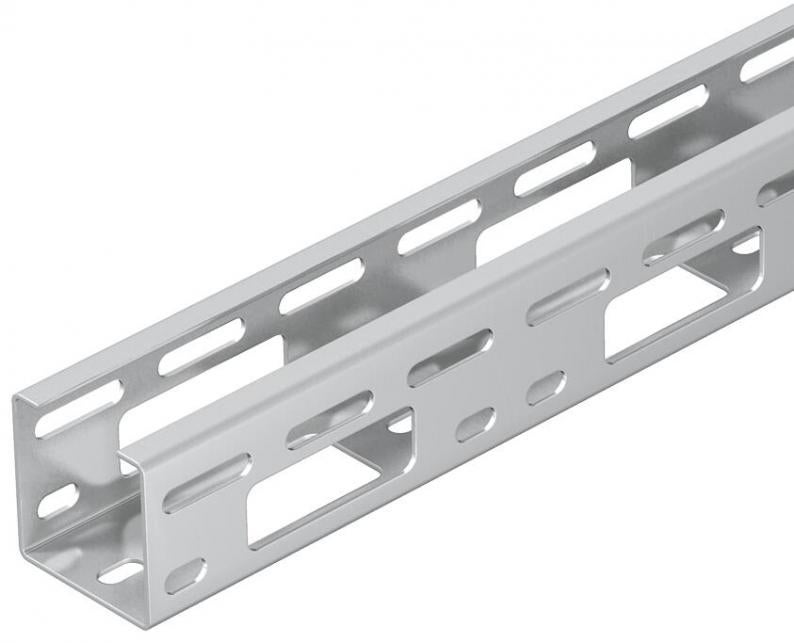

Minicanal AZ cu înălţimea laturilor de 50 mm.
Atenuare magnetică datorată ecranării fără capac 20 dB, cu capac 50 dB.
  • Atenuare magnetică datorată ecranării
  • Communautés Européennes, Declaraţia de conformitate a Comunităţii Europene conform directivelor Comunităţii Europenedie ungemuffte Seite
  • Minicanal AZ, înălţimea laturilor 50 mm
  • Environmental Product Declaration (EPD)
  • CO₂ footprint (PCF)

Date tehnice

Dimensiuni

Lungime3000 mm
Lăţimea50 mm
Înălţime50 mm
Dimensiune B50 mm

Date tehnice

Menținerea în funcțiunenu
Perforaţie lateralăda
Execuţie legăturăfără piesă de legătură
Variantă pentru încărcări marinu
Secţiune utilă25 cm²
Oțel inoxidabil, băițuitnu
Grosimea tablei1,5 mm
Perforație de montaj în bazăda
Desenul găurii NATOnu
Secţiune utilă2500 mm²
Conform ROHSda
Dimensiune50x50x3000
Suprafaţăluminos, reprelucrat
MaterialOţel superior, inoxidabil 1.4571
Culoareoţel inoxidabil
Serie produsSeria AZK

Încărcare

Distanţa dintre reazeme 1,0 m2,5 kN/m
Distanţa dintre reazeme 1,5m2 kN/m
Distanţa dintre reazeme 2,0m1,2 kN/m
Distanţa dintre reazeme 2,5m0,85 kN/m
Distanţa dintre reazeme 3,0m0,5 kN/m
Diagramă de încărcare, canal AZ

Încărcare admisibilă a jgheabului/podului vertical de cabluri în kN/m, fără greutatea unui om

Lăţime între reazeme în m

Săgeată lonjeron, în mm la kN/m admişi

Schema de încărcare la procedeul de efectuare a probelor

Curbă de încărcare cu lăţimea jgheabului/podului de cabluri în mm

Curba săgeţii lonjeronului în funcţie de distanţa între reazeme

Date de mediu

Amprenta CO2 (GWP) de la leagăn la poartă9,0482 kg CO2e / 1 Metru
CO₂ Footprint (GWP)9,0482 kg CO₂e
Data determinării valorii CO22025-05-14T00:00:00.000+0200
Declared UnitMetru
Declared Unit Quantity1
EPD Verifiedda
Data de expirare EPD10.07.2029
Număr declarație EPDEPD-KTO-17.0
Standard EPD/standard LCA (norme)DIN EN ISO 14025,EN 15804 + A2

Accesorii

Accesorii pentru sistem
Tip
VF AZK A4

Cea mai mică unitate de vânzare: 10 Bucată

Bucată

Tip
KSR-915 PE

Cea mai mică unitate de vânzare: 25 Bucată

Bucată

Tip
KSR-910 PE

Cea mai mică unitate de vânzare: 25 Bucată

Bucată
