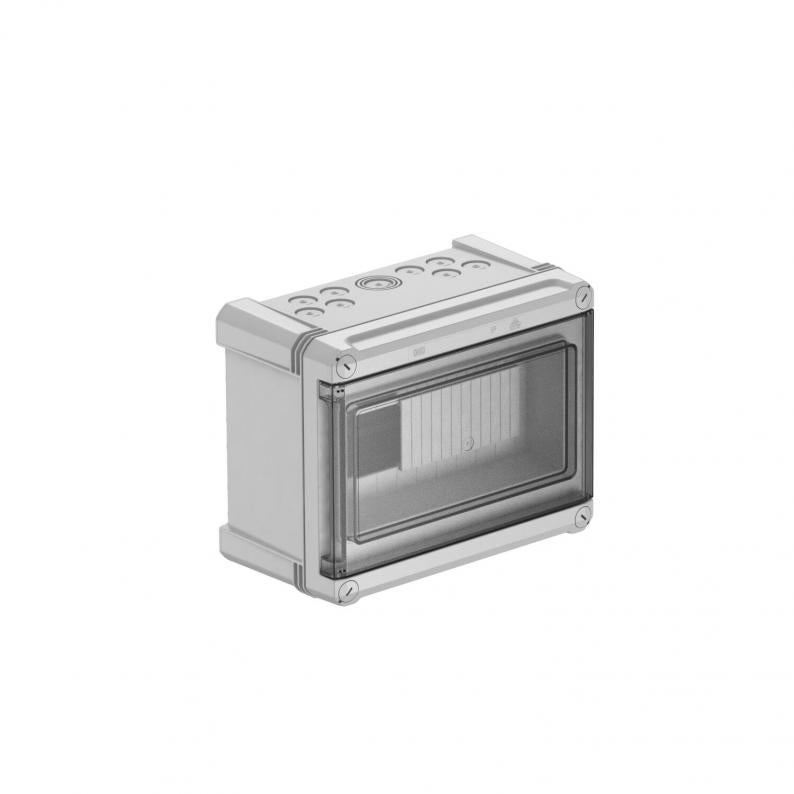

Minitablou pentru 9 module, cu clemă cu ştecher

Seria de minitablouri OBO asigură o distributie sigură a curentului în zonele de interior şi exterior. Minitablourile de curăţare îndeplinesc toate cerintele conform IEC 439-3 şi se pot obtine în patru mărimi diferite cu trei până la douăsprezece unităti de distributie.

Există trei variante de echipare: cu cleme cu şurub, cu cleme şi ştecher şi fără cleme. Toate mărimile şi variantele de echipare sunt disponibile din două materiale. Toate minitablourile sunt livrate cu o şină portantă DIN de 35 mm premontată.

Minitablourile cu bare de cleme includ în plus un set de accesorii care printre altele contine şi o paletă de autocolante. Pictogramele autoadezive fac inutilă inscriptionarea adeseori anevoioasă a unitătilor de distributie individuale. Dacă totuşi uneori mai este necesară o inscriptionare, pe paleta de autocolante există întotdeauna un autocolant corespunzător.

Tipul de protectie înaltă (IP66) şi constructia robustă (IK07 la -25C) garantează o functionare sigură chiar şi în cele mai grele conditii de mediu. În cazul unei utilizări neprotejate în exterior, vă recomandăm să protejați minitabloul împotriva influențelor meteorologice directe de sus.

Distanta mărită dintre şina portantă DIN şi peretele din spate al microrepartitorului uşurează semnificativ cablarea: Cablurile şi conductorii sunt trecute simplu şi rapid în spatele aparatelor încorporate. Cablurile pot fi introduse de sus, de jos şi dinspre partea din spate în spatiul interior al minitabloului, ceea ce simplifică suplimentar cablarea şi îmbunătăteşte aspectul carcasei.
Destinat pentru montajul în zone interioare şi exterioare; verificat VDE conform DIN EN 61439;

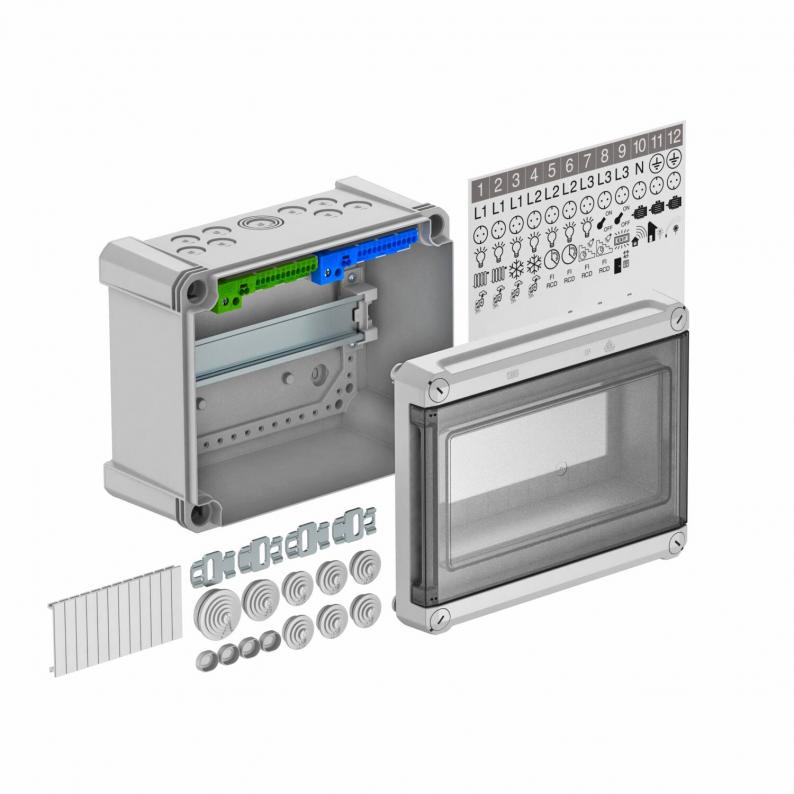

Accesorii:
· Set de bare de cleme constând din: câte o clemă PE/N (de cleme cu şurub 1x25² şi 1x16²; cleme cu ştecher 2x4² şi 12x2,5²), minişine omega, instructiuni de montaj şi set de fixare
· Pictograme autoadezive pentru marcarea instalatiei;
· Șase ghidaje elastice pentru cabluri şi conductori de Ø 20mm pentru diametre de cablu de 0-17mm
· Un ghidaj elastic pentru cabluri şi conductori de Ø 25 mm pentru diametre de cablu de 0-22 mm
· Un ghidaj elastic pentru cabluri şi conductori de Ø 32 mm pentru diametre de cablu de 0-28 mm
· Două prinderi de exterior din otel inoxidabil
· Benzi de acoperire pentru închiderea unitătilor de distributie nefolosite
Curent nominal 63A
Pierdere de energie 40K 20, 7W

Minitablou, cu izolatie de protecţie pentru max. 9 module de distributie. Pe partea superioară şi pe cea inferioară există câte 9 deschideri eruptive (8x Ø20 şi Ø20/25/32) inclusiv şina portantă de 35 mm. Cele patru capace de acoperire înşurubate incluse în livrare împiedică o „împrăştiere a tensiunii“.
