Pod de cabluri cu traversă trapez, Standard FT
Tip SL 62 600 FT
Nr. articol 7097476
EAN 4012196508150
Nr. articol / Tip
Lungime
Lăţimea
grosimea lonjeronului
Cea mai mică unitate de vânzare: 3 m
3m
m
Descriere

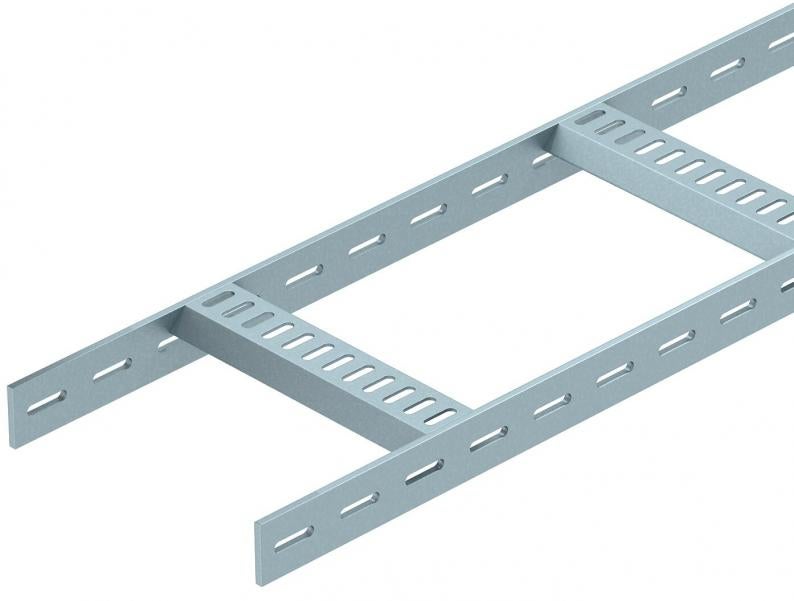

Pod de cabluri pentru construcţii navale cu perete lateral perforat având înălţimea laturii de 40 mm cu traverse trapezoidale perforate, sudate. Capacitate de încărcare testată în conformitate cu IEC împreună cu conectorul SLV
Podul de cabluri pentru constructii navale este disponibil la cerere și în variantă din otel inoxidabil. Vopsit în culorile RAL disponibile.
Date tehnice

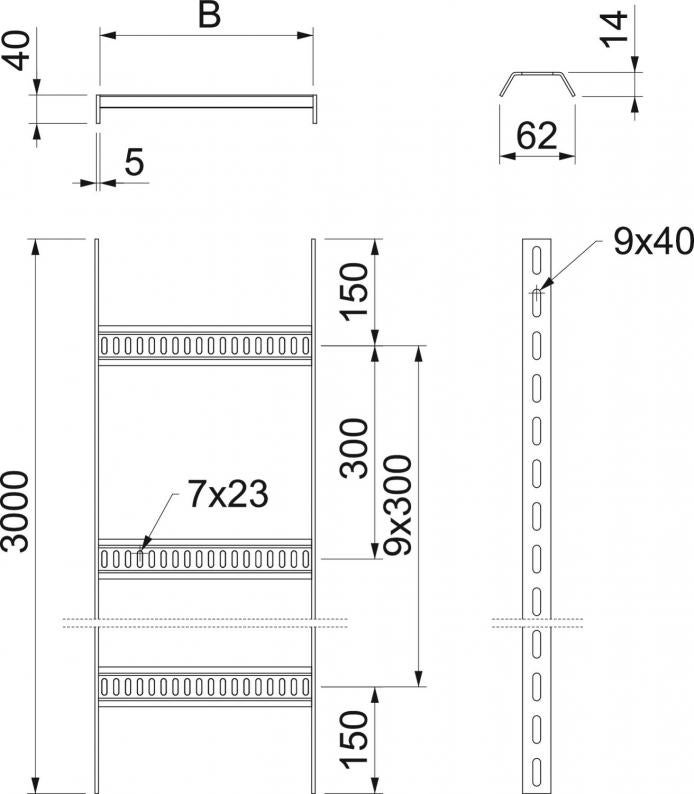

Dimensiuni
| Lungime | 3000 mm |
|---|---|
| Lăţimea | 600 mm |
| Înălţime | 40 mm |
| Dimensiune B | 610 mm |
Date tehnice
| Menținerea în funcțiune | nu |
|---|---|
| Perforaţie laterală | da |
| Variantă pentru încărcări mari | nu |
| Oțel inoxidabil, băițuit | nu |
| Distanţa dintre traverse | 300 mm |
| Variantă traverse | Profil perforat |
| Execuţie lonjeron lateral | profil plat |
| Fixare traversă | sudat |
| Conform ROHS | da |
| grosimea lonjeronului | 5 mm |
| Dimensiune | 40x610x3000 |
| Suprafaţă | = zincat prin imersie |
| Material | Oţel |
| Culoare | zinc |
| Serie produs | Seria SL |
Încărcare
| Distanţa dintre reazeme 1,5m | 3 kN/m |
|---|---|
| Distanţa dintre reazeme 2,0m | 2 kN/m |
| Distanţa dintre reazeme 2,5m | 1 kN/m |
| Distanţa dintre reazeme 3,0m | 0,6 kN/m |
Încărcare admisibilă a jgheabului/podului vertical de cabluri în kN/m, fără greutatea unui om
Lăţime între reazeme în m
Săgeată lonjeron, în mm la kN/m admişi
Curbă de încărcare cu lăţimea jgheabului/podului de cabluri în mm
Curba săgeţii lonjeronului în funcţie de distanţa între reazeme
Schema de încărcare la procedeul de efectuare a probelor
Date de mediu
| Amprenta CO2 (GWP) de la leagăn la poartă | 10,997 kg CO2e / 1 Metru |
|---|---|
| CO₂ Footprint (GWP) | 10,997 kg CO₂e |
| Data determinării valorii CO2 | 2025-05-14T00:00:00.000+0200 |
| Declared Unit | Metru |
| Declared Unit Quantity | 1 |
Descărcări
0 selectat
Specificații (1)
Cataloage și broșuri (2)
Declarații (4)
Instrucțiuni și mijloace auxiliare (1)
Imagini ale articolului (2)
Date 3D materiale de descărcat (1)
Variante
Tip
Lungime
Lăţimea
Menținerea în funcțiune
grosimea lonjeronului
Nr. articol
SL 62 300 FT
3000
300
nu
5
7097433
SL 62 600 FT
3000
600
nu
5
7097476
