Pod de cabluri LCIS 110, 6 m C30 FT
Tip LCIS 1150 6 FT
Nr. articol 6209826
EAN 4012196431663
Nr. articol / Tip
Lungime
Lăţimea
grosimea lonjeronului
Cea mai mică unitate de vânzare: 6 m
6m
m
Descriere

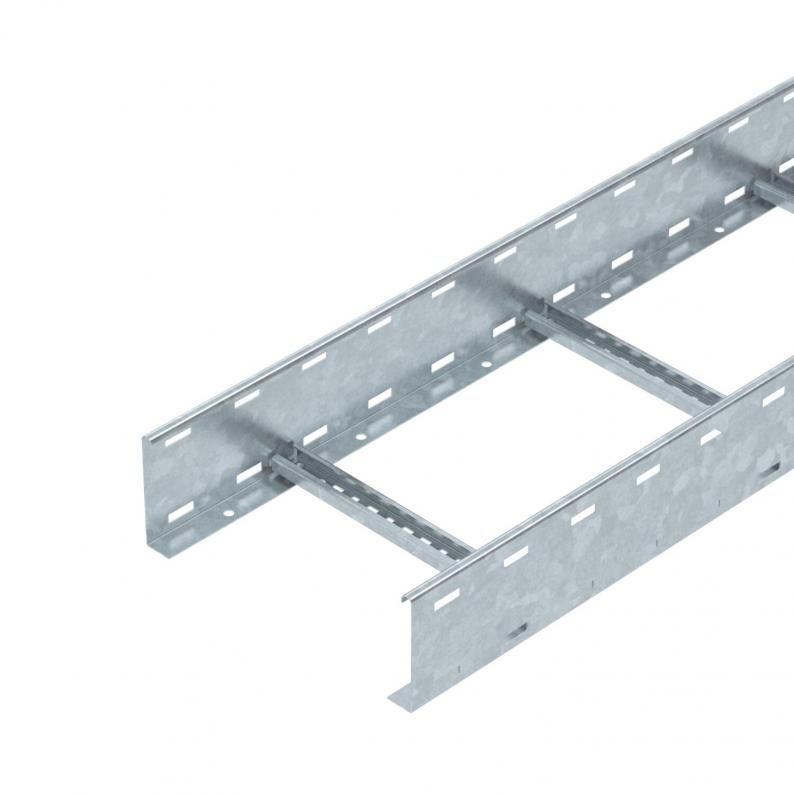

Pod de cabluri cu înăltimi laterale de 110 mm cu profile sudate C30 deschise. Perete lateral pentru rigidizare şi protecţie a muchiilor. Fixarea pe consolă se realizează cu brida tip LKS 40. Dimensiunea găurii din traversă este de 16,5 mm, brida adecvată este de tip 2056.
Atenuare magnetică datorată ecranării fără capac 10 dB, cu capac 15 dB.
Atenuare magnetică datorată ecranării fără capac 10 dB, cu capac 15 dB.
Date tehnice
Dimensiuni
| Lungime | 6000 mm |
|---|---|
| Lăţimea | 500 mm |
| Înălţime | 110 mm |
| Dimensiune B | 500 mm |
| Dimensiunea fantei traversei | 16,50 |
Date tehnice
| Menținerea în funcțiune | nu |
|---|---|
| Perforaţie laterală | da |
| Variantă pentru încărcări mari | nu |
| Secţiune utilă | 450 cm² |
| Oțel inoxidabil, băițuit | nu |
| Secţiune utilă | 45000 mm² |
| Distanţa dintre traverse | 300 mm |
| Variantă traverse | Profil perforat |
| Execuţie lonjeron lateral | profil plat |
| Fixare traversă | sudat |
| Conform ROHS | da |
| grosimea lonjeronului | 1,5 mm |
| Dimensiune | 110x500x6000 |
| Suprafaţă | = zincat prin imersie |
| Material | Oţel |
| Culoare | zinc |
| Serie produs | Seria LCIS |
Încărcare
| Distanţa dintre reazeme 2,0m | 3 kN/m |
|---|---|
| Distanţa dintre reazeme 2,5m | 2 kN/m |
| Distanţa dintre reazeme 3,0m | 1,4 kN/m |
| Distanţa dintre reazeme 3,5m | 1,05 kN/m |
| Distanţa dintre reazeme 4,0m | 0,8 kN/m |
| Distanţa dintre reazeme 4,5m | 0,7 kN/m |
| Distanţa dintre reazeme 5,0m | 0,65 kN/m |
| Distanţa dintre reazeme 6,0m | 0,35 kN/m |
Încărcare admisibilă a jgheabului/podului vertical de cabluri în kN/m, fără greutatea unui om
Lăţime între reazeme în m
Săgeată lonjeron, în mm la kN/m admişi
Schema de încărcare la procedeul de efectuare a probelor
Curbă de încărcare cu lăţimea jgheabului/podului de cabluri în mm
Curba săgeţii lonjeronului în funcţie de distanţa între reazeme
Date de mediu
| Amprenta CO2 (GWP) de la leagăn la poartă | 10,5408 kg CO2e / 1 Metru |
|---|---|
| CO₂ Footprint (GWP) | 10,5408 kg CO₂e |
| Data determinării valorii CO2 | 2025-05-14T00:00:00.000+0200 |
| Declared Unit | Metru |
| Declared Unit Quantity | 1 |
| EPD Verified | da |
|---|---|
| Data de expirare EPD | 10.07.2029 |
| Număr declarație EPD | EPD-KTO-17.0 |
| Standard EPD/standard LCA (norme) | DIN EN ISO 14025,EN 15804 + A2 |
Accesorii
Accesorii pentru sistem
Articol
Tip
Nr. articol
Cantitate
Nr. articol 6216548
Legătură longitudinală FTTip
LVG 110 FT
Cea mai mică unitate de vânzare: 10 Bucată
10Bucată
Bucată
Nr. articol 6216653
Legătură articulată FTTip
LGVG 110 FT
Cea mai mică unitate de vânzare: 10 Bucată
10Bucată
Bucată
