Pod de cabluri LG 110, 6 m VS FS
Tip LG 116 VS 6 FS
Nr. articol 6216454
EAN 4012195065340
Nr. articol / Tip
Lungime
Lăţimea
grosimea lonjeronului
Cea mai mică unitate de vânzare: 6 m
6m
m
Descriere

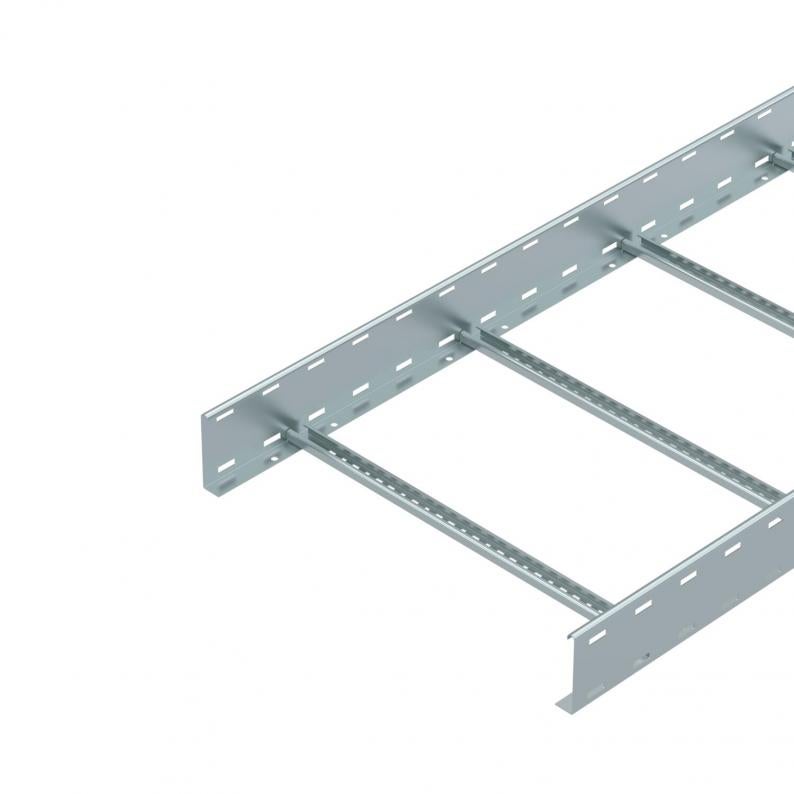

Pod de cabluri cu lonjeron perforat cu înălţimea 110 mm cu traverse din profil C nituite.
Atenuare magnetică datorată ecranării fără capac 10 dB, cu capac 15 dB.
Atenuare magnetică datorată ecranării fără capac 10 dB, cu capac 15 dB.
Podul de cabluri se livrează pliat.
Brida U corespunzătoare de tipul 2056 o găsiţi în capitolul "Sisteme de poduri de cabluri verticale".
Date tehnice
Dimensiuni
| Lungime | 6000 mm |
|---|---|
| Lăţimea | 600 mm |
| Înălţime | 110 mm |
| Dimensiune B | 600 mm |
| Dimensiunea fantei traversei | 16,50 |
Date tehnice
| Menținerea în funcțiune | nu |
|---|---|
| Perforaţie laterală | da |
| Variantă pentru încărcări mari | nu |
| Secţiune utilă | 568 cm² |
| Oțel inoxidabil, băițuit | nu |
| Secţiune utilă | 56800 mm² |
| Distanţa dintre traverse | 300 mm |
| Variantă traverse | Profil perforat |
| Execuţie lonjeron lateral | profil plat |
| Fixare traversă | nituită înfundată |
| Dimensiune | 110x600x6000 |
| Conform ROHS | da |
| grosimea lonjeronului | 1,5 mm |
| Dimensiune | 110x600x6000 |
| Suprafaţă | zincat în bandă |
| Material | Oţel |
| Culoare | zinc |
| Serie produs | Seria LG |
Încărcare
| Distanţa dintre reazeme 2,0m | 3,1 kN/m |
|---|---|
| Distanţa dintre reazeme 2,5m | 2 kN/m |
| Distanţa dintre reazeme 3,0m | 1,4 kN/m |
| Distanţa dintre reazeme 3,5m | 0,9 kN/m |
| Distanţa dintre reazeme 4,0m | 0,65 kN/m |
| Distanţa dintre reazeme 4,5m | 0,55 kN/m |
| Distanţa dintre reazeme 5,0m | 0,5 kN/m |
| Distanţa dintre reazeme 6,0m | 0,15 kN/m |
Încărcare admisibilă a jgheabului/podului vertical de cabluri în kN/m, fără greutatea unui om
Lăţime între reazeme în m
Săgeată lonjeron, în mm la kN/m admişi
Schema de încărcare la procedeul de efectuare a probelor
Curbă de încărcare cu lăţimea jgheabului/podului de cabluri în mm
Curba săgeţii lonjeronului în funcţie de distanţa între reazeme
Date de mediu
| Amprenta CO2 (GWP) de la leagăn la poartă | 11,2828 kg CO2e / 1 Metru |
|---|---|
| CO₂ Footprint (GWP) | 11,2828 kg CO₂e |
| Data determinării valorii CO2 | 2025-05-14T00:00:00.000+0200 |
| Declared Unit | Metru |
| Declared Unit Quantity | 1 |
| EPD Verified | da |
|---|---|
| Data de expirare EPD | 10.07.2029 |
| Număr declarație EPD | EPD-KTO-17.0 |
| Standard EPD/standard LCA (norme) | DIN EN ISO 14025,EN 15804 + A2 |
