Pod de cabluri LG 110, 6 m VS FT

Pod de cabluri LG 110, 6 m VS FT

Tip LG 115 VS 6 FT
Nr. articol 6216474
EAN 4012195065401
Afișați toate variantele
Nr. articol / Tip
Lungime
Lăţimea
grosimea lonjeronului

Cea mai mică unitate de vânzare: 6 m

m

Descriere

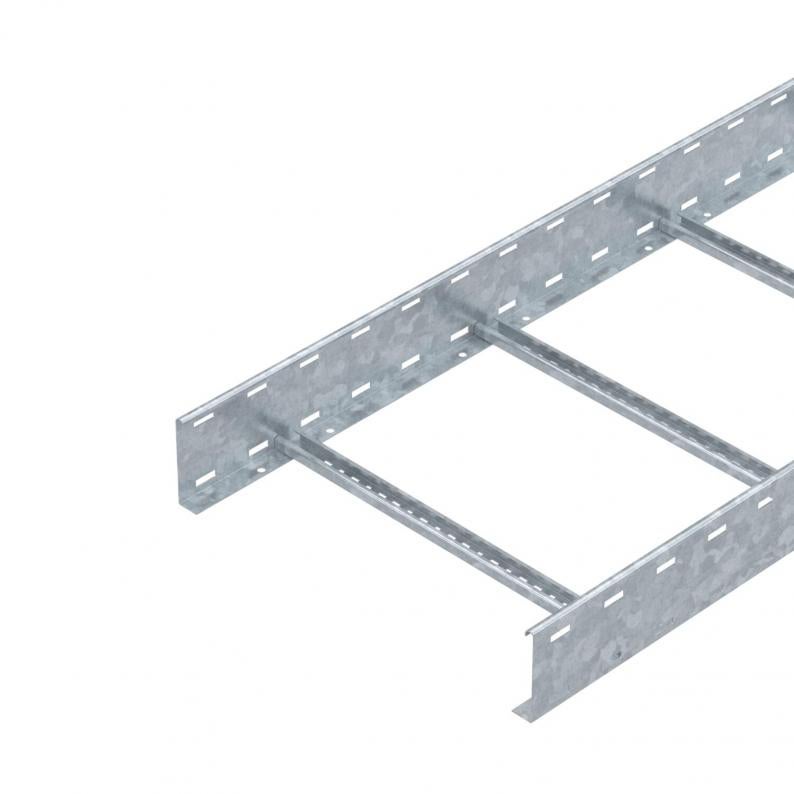

Pod de cabluri cu lonjeron perforat cu înălţimea 110 mm cu traverse din profil C nituite.
Atenuare magnetică datorată ecranării fără capac 10 dB, cu capac 15 dB.

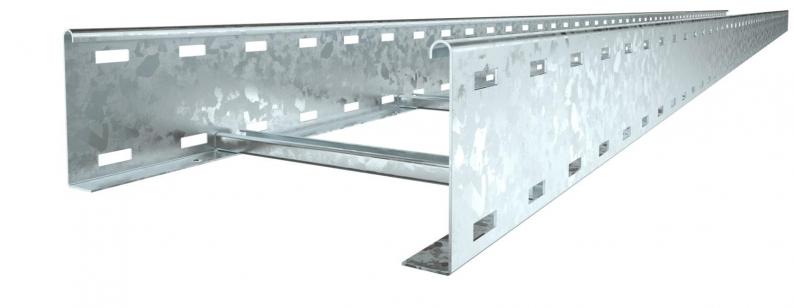

Podul de cabluri se livrează pliat.

Brida U corespunzătoare de tipul 2056 o găsiţi în capitolul "Sisteme de poduri de cabluri verticale".

  • Atenuare magnetică datorată ecranării
  • Communautés Européennes, Declaraţia de conformitate a Comunităţii Europene conform directivelor Comunităţii Europenedie ungemuffte Seite
  • UKCA Declarație de conformitate
  • Pod de cabluri, înălţimea laturilor 110 mm
  • Environmental Product Declaration (EPD)
  • CO₂ footprint (PCF)

Date tehnice

Dimensiuni

Lungime6000 mm
Lăţimea500 mm
Înălţime110 mm
Dimensiune B500 mm
Dimensiunea fantei traversei16,50

Date tehnice

Menținerea în funcțiunenu
Perforaţie lateralăda
Variantă pentru încărcări marinu
Secţiune utilă475 cm²
Oțel inoxidabil, băițuitnu
Secţiune utilă47500 mm²
Distanţa dintre traverse300 mm
Variantă traverseProfil perforat
Execuţie lonjeron lateralprofil plat
Fixare traversănituită înfundată
Dimensiune110x500x6000
Conform ROHSda
grosimea lonjeronului1,5 mm
Dimensiune110x500x6000
Suprafaţă= zincat prin imersie
MaterialOţel
Culoarezinc
Serie produsSeria LG

Încărcare

Distanţa dintre reazeme 2,0m3,1 kN/m
Distanţa dintre reazeme 2,5m2 kN/m
Distanţa dintre reazeme 3,0m1,4 kN/m
Distanţa dintre reazeme 3,5m0,9 kN/m
Distanţa dintre reazeme 4,0m0,65 kN/m
Distanţa dintre reazeme 4,5m0,55 kN/m
Distanţa dintre reazeme 5,0m0,5 kN/m
Distanţa dintre reazeme 6,0m0,15 kN/m
Diagramă încărcare pod de cabluri tip LG 110 VS

Încărcare admisibilă a jgheabului/podului vertical de cabluri în kN/m, fără greutatea unui om

Lăţime între reazeme în m

Săgeată lonjeron, în mm la kN/m admişi

Schema de încărcare la procedeul de efectuare a probelor

Curbă de încărcare cu lăţimea jgheabului/podului de cabluri în mm

Curba săgeţii lonjeronului în funcţie de distanţa între reazeme

Date de mediu

Amprenta CO2 (GWP) de la leagăn la poartă10,4488 kg CO2e / 1 Metru
CO₂ Footprint (GWP)10,4488 kg CO₂e
Data determinării valorii CO22025-05-14T00:00:00.000+0200
Declared UnitMetru
Declared Unit Quantity1
EPD Verifiedda
Data de expirare EPD10.07.2029
Număr declarație EPDEPD-KTO-17.0
Standard EPD/standard LCA (norme)DIN EN ISO 14025,EN 15804 + A2

Accesorii

Accesorii pentru sistem

Nr. articol 6051448

Capac cu zăvoare FT
Tip
DRL 500 FT

Cea mai mică unitate de vânzare: 3 m

m

Nr. articol 6216548

Legătură longitudinală FT
Tip
LVG 110 FT

Cea mai mică unitate de vânzare: 10 Bucată

Bucată

Nr. articol 6216653

Legătură articulată FT
Tip
LGVG 110 FT

Cea mai mică unitate de vânzare: 10 Bucată

Bucată

Descărcări

0 selectat

Specificații (1)
Cataloage și broșuri (2)
Declarații (5)
Instrucțiuni și mijloace auxiliare (2)
Imagini ale articolului (3)
Date 3D materiale de descărcat (2)

Variante

Lăţimea
LG 112 VS 6 FT
Nr. articol
6216465
Lungime
6000
Lăţimea
200
Menținerea în funcțiune
nu
grosimea lonjeronului
1,5
Suprafaţă
= zincat prin imersie
Material
Oţel
LG 113 VS 6 FT
Nr. articol
6216468
Lungime
6000
Lăţimea
300
Menținerea în funcțiune
nu
grosimea lonjeronului
1,5
Suprafaţă
= zincat prin imersie
Material
Oţel
LG 114 VS 6 FT
Nr. articol
6216471
Lungime
6000
Lăţimea
400
Menținerea în funcțiune
nu
grosimea lonjeronului
1,5
Suprafaţă
= zincat prin imersie
Material
Oţel
LG 115 VS 6 FT
Nr. articol
6216474
Lungime
6000
Lăţimea
500
Menținerea în funcțiune
nu
grosimea lonjeronului
1,5
Suprafaţă
= zincat prin imersie
Material
Oţel
LG 116 VS 6 FT
Nr. articol
6216477
Lungime
6000
Lăţimea
600
Menținerea în funcțiune
nu
grosimea lonjeronului
1,5
Suprafaţă
= zincat prin imersie
Material
Oţel
