Pod de cabluri LG 45, 3 m FS
Tip LG 460 NS 3 FS
Nr. articol 6200520
EAN 4012195063544
Nr. articol / Tip
Lungime
Lăţimea
grosimea lonjeronului
Acest articol este un produs scos din fabricație!
Cea mai mică unitate de vânzare: 3 m
3m
m
Descriere

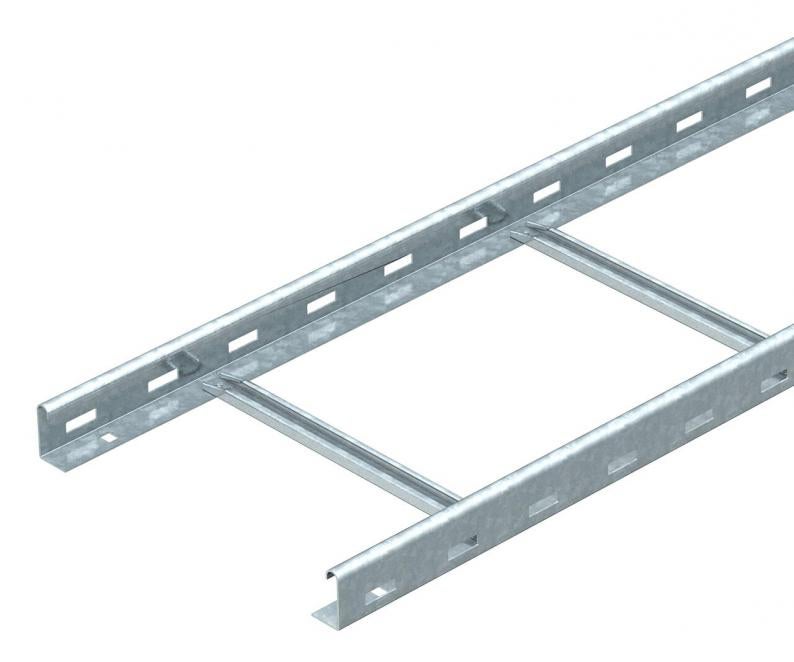

Pod de cabluri cu lonjeron perforat cu înălţimea 45 mm cu traverse profil C nituite.
Atenuare magnetică datorată ecranării fără capac 10 dB, cu capac 15 dB.
Atenuare magnetică datorată ecranării fără capac 10 dB, cu capac 15 dB.
Podul de cabluri se livrează pliat.
Brida U corespunzătoare de tipul 2056/N o găsiţi în capitolul "Sisteme de poduri de cabluri verticale".
Date tehnice
Dimensiuni
| Lungime | 3000 mm |
|---|---|
| Lăţimea | 600 mm |
| Înălţime | 45 mm |
| Dimensiune B | 600 mm |
Date tehnice
| Menținerea în funcțiune | nu |
|---|---|
| Perforaţie laterală | da |
| Variantă pentru încărcări mari | nu |
| Secţiune utilă | 208 cm² |
| Oțel inoxidabil, băițuit | nu |
| Secţiune utilă | 20800 mm² |
| Distanţa dintre traverse | 300 mm |
| Variantă traverse | Profil perforat |
| Execuţie lonjeron lateral | profil plat |
| Fixare traversă | nituită înfundată |
| Versiunea peretelui lateral | Profil (deschis) |
| Dimensiune | 45x600x3000 |
| Conform ROHS | da |
| grosimea lonjeronului | 1,25 mm |
| Dimensiune | 45x600x3000 |
| Suprafaţă | zincat în bandă |
| Material | Oţel |
| Serie produs | Seria LG |
Încărcare
| Distanţa dintre reazeme 1,5m | 1,8 kN/m |
|---|---|
| Distanţa dintre reazeme 2,0m | 1,4 kN/m |
| Distanţa dintre reazeme 2,5m | 1 kN/m |
| Distanţa dintre reazeme 3,0m | 0,55 kN/m |
Încărcare admisibilă a jgheabului/podului vertical de cabluri în kN/m, fără greutatea unui om
Lăţime între reazeme în m
Săgeată lonjeron, în mm la kN/m admişi
Schema de încărcare la procedeul de efectuare a probelor
Curbă de încărcare cu lăţimea jgheabului/podului de cabluri în mm
Curba săgeţii lonjeronului în funcţie de distanţa între reazeme
Date de mediu
| Amprenta CO2 (GWP) de la leagăn la poartă | 6,1478 kg CO₂e / 1 Metru |
|---|---|
| CO₂ Footprint (GWP) | 6,1478 kg CO₂e |
| Data determinării valorii CO2 | 2025-04-02T00:00:00.000+0200 |
| Declared Unit | Metru |
| Declared Unit Quantity | 1 |
Accesorii
Accesorii pentru sistem
Accesorii pentru montaj
Articol
Tip
Nr. articol
Cantitate
Descărcări
0 selectat
Specificații (1)
Cataloage și broșuri (2)
Declarații (3)
Instrucțiuni și mijloace auxiliare (2)
Imagini ale articolului (2)
Date 3D materiale de descărcat (1)
Variante
Tip
Lungime
Lăţimea
Menținerea în funcțiune
grosimea lonjeronului
Suprafaţă
Material
Nr. articol
LG 450 NS 3 FS
3000
500
nu
1,25
zincat în bandă
Oţel
6200517
LG 460 NS 3 FS
3000
600
nu
1,25
zincat în bandă
Oţel
6200520
Lăţimea
LG 450 NS 3 FS
Nr. articol
6200517
Lungime
3000
Lăţimea
500
Menținerea în funcțiune
nu
grosimea lonjeronului
1,25
Suprafaţă
zincat în bandă
Material
Oţel
LG 460 NS 3 FS
Nr. articol
6200520
Lungime
3000
Lăţimea
600
Menținerea în funcțiune
nu
grosimea lonjeronului
1,25
Suprafaţă
zincat în bandă
Material
Oţel
