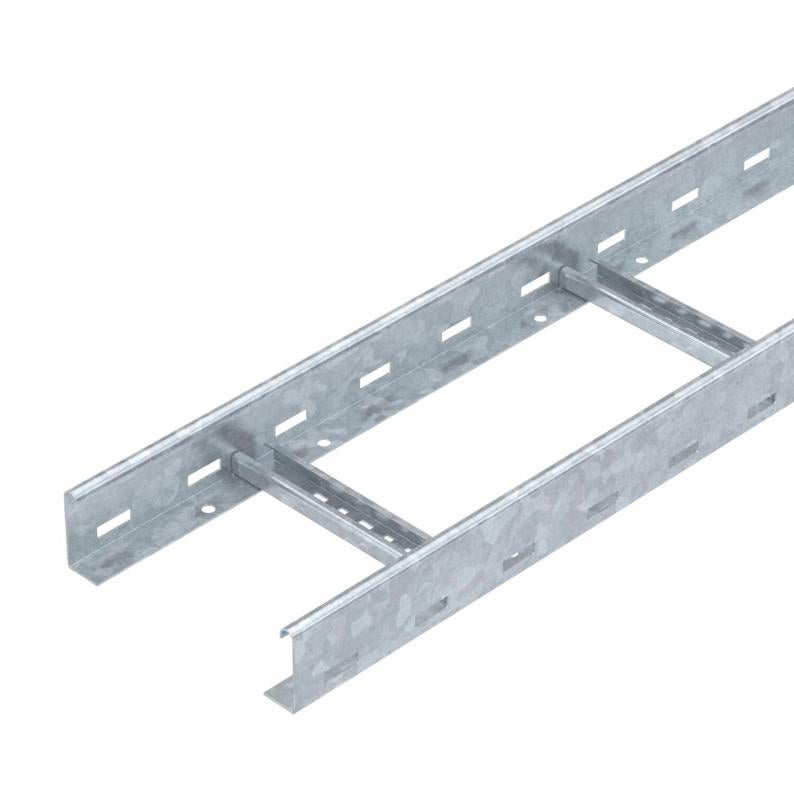

Pod de cabluri LG 60, 6 m VS FT

Pod de cabluri LG 60, 6 m VS FT

Tip LG 620 VS 6 FT
Nr. articol 6208650
EAN 4012195064329
Afișați toate variantele
Nr. articol / Tip
Lungime
Lăţimea
Menținerea în funcțiune
grosimea lonjeronului

Cea mai mică unitate de vânzare: 6 m

m

Descriere

Pod de cabluri cu lonjeron perforat cu înălţimea laturii de 60 mm cu traverse profil C nituite, deschis sus (execuţie VS).
Atenuare magnetică datorată ecranării fără capac 10 dB, cu capac 15 dB.

Podul de cabluri se livrează pliat.

  • Atenuare magnetică datorată ecranării
  • Communautés Européennes, Declaraţia de conformitate a Comunităţii Europene conform directivelor Comunităţii Europenedie ungemuffte Seite
  • UKCA Declarație de conformitate
  • Pod de cabluri, înălţimea laturilor 60 mm
  • Environmental Product Declaration (EPD)
  • CO₂ footprint (PCF)

Date tehnice

Dimensiuni

Lungime6000 mm
Lăţimea200 mm
Înălţime60 mm
Dimensiune B200 mm
Dimensiunea fantei traversei16,50

Date tehnice

Menținerea în funcțiuneda
Perforaţie lateralăda
Variantă pentru încărcări marinu
Secţiune utilă98 cm²
Oțel inoxidabil, băițuitnu
Secţiune utilă9800 mm²
Distanţa dintre traverse300 mm
Variantă traverseProfil perforat
Execuţie lonjeron lateralprofil plat
Fixare traversănituită înfundată
Dimensiune60x200x6000
Conform ROHSda
grosimea lonjeronului1,5 mm
Dimensiune60x200x6000
Suprafaţă= zincat prin imersie
MaterialOţel
Culoarezinc
Protecţie contra incendiuluiMenținere în funcțiune construcție portantă conform standardului
Serie produsSeria LG

Încărcare

Distanţa dintre reazeme 1,5m3,1 kN/m
Distanţa dintre reazeme 2,0m2,25 kN/m
Distanţa dintre reazeme 2,5m1,5 kN/m
Distanţa dintre reazeme 3,0m1,1 kN/m
Distanţa dintre reazeme 3,5m0,75 kN/m
Distanţa dintre reazeme 4,0m0,45 kN/m
Distanţa dintre reazeme 4,5m0,3 kN/m
Distanţa dintre reazeme 5,0m0,15 kN/m
Diagramă de încărcare pod de cabluri tip LG 60 VS

Încărcare admisibilă a jgheabului/podului vertical de cabluri în kN/m, fără greutatea unui om

Lăţime între reazeme în m

Săgeată lonjeron, în mm la kN/m admişi

Schema de încărcare la procedeul de efectuare a probelor

Curbă de încărcare cu lăţimea jgheabului/podului de cabluri în mm

Curba săgeţii lonjeronului în funcţie de distanţa între reazeme

Date de mediu

Amprenta CO2 (GWP) de la leagăn la poartă6,1866 kg CO2e / 1 Metru
CO₂ Footprint (GWP)6,1866 kg CO₂e
Data determinării valorii CO22025-05-14T00:00:00.000+0200
Declared UnitMetru
Declared Unit Quantity1
EPD Verifiedda
Data de expirare EPD10.07.2029
Număr declarație EPDEPD-KTO-17.0
Standard EPD/standard LCA (norme)DIN EN ISO 14025,EN 15804 + A2

Accesorii

Accesorii pentru sistem

Nr. articol 6051367

Capac cu zăvoare FT
Tip
DRL 200 FT

Cea mai mică unitate de vânzare: 3 m

m

Nr. articol 6208843

Legătură longitudinală FT
Tip
LVG 60 FT

Cea mai mică unitate de vânzare: 10 Bucată

Bucată

Nr. articol 6208944

Legătură articulată FT
Tip
LGVG 60 FT

Cea mai mică unitate de vânzare: 10 Bucată

Bucată

Descărcări

0 selectat

Specificații (1)
Cataloage și broșuri (3)
Declarații (5)
Certificate (5)
Instrucțiuni și mijloace auxiliare (2)
Imagini ale articolului (2)
Date 3D materiale de descărcat (1)

Variante

Lăţimea
Menținerea în funcțiune
LG 620 VS 6 FT
Nr. articol
6208650
Lungime
6000
Lăţimea
200
Menținerea în funcțiune
da
grosimea lonjeronului
1,5
Suprafaţă
= zincat prin imersie
Material
Oţel
LG 630 VS 6 FT
Nr. articol
6208653
Lungime
6000
Lăţimea
300
Menținerea în funcțiune
da
grosimea lonjeronului
1,5
Suprafaţă
= zincat prin imersie
Material
Oţel
LG 640 VS 6 FT
Nr. articol
6208656
Lungime
6000
Lăţimea
400
Menținerea în funcțiune
da
grosimea lonjeronului
1,5
Suprafaţă
= zincat prin imersie
Material
Oţel
LG 650 VS 6 FT
Nr. articol
6208659
Lungime
6000
Lăţimea
500
Menținerea în funcțiune
nu
grosimea lonjeronului
1,5
Suprafaţă
= zincat prin imersie
Material
Oţel
LG 660 VS 6 FT
Nr. articol
6208661
Lungime
6000
Lăţimea
600
Menținerea în funcțiune
nu
grosimea lonjeronului
1,5
Suprafaţă
= zincat prin imersie
Material
Oţel
