Pod de cabluri vertical LG 60, 6 m VS A2
Tip LG 640 VS6 A2
Nr. articol 6208706
EAN 4012195064435
Nr. articol / Tip
Lungime
Lăţimea
grosimea lonjeronului
Cea mai mică unitate de vânzare: 6 m
6m
m
Descriere
Pod de cabluri cu lonjeron perforat cu înălţimea laturii de 60 mm cu traverse profil C nituite, deschis sus (execuţie VS).
Atenuare magnetică datorată ecranării fără capac 10 dB, cu capac 15 dB.
Atenuare magnetică datorată ecranării fără capac 10 dB, cu capac 15 dB.
Podul de cabluri se livrează pliat.
Brida U corespunzătoare de tipul 2056 o găsiţi în capitolul "Sisteme de poduri de cabluri verticale".
Date tehnice

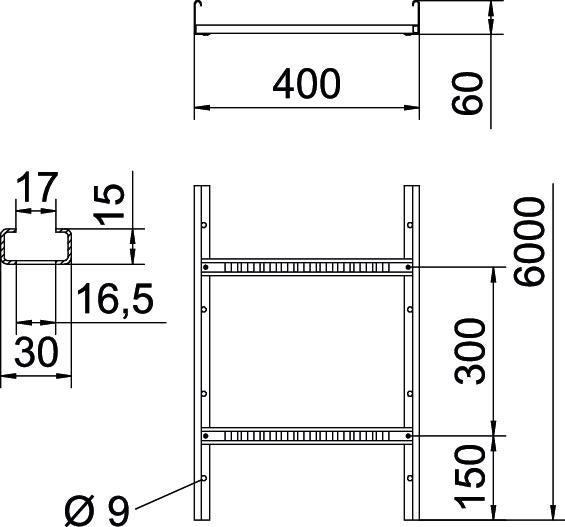

Dimensiuni
| Lungime | 6000 mm |
|---|---|
| Lăţimea | 400 mm |
| Înălţime | 60 mm |
| Dimensiune B | 400 mm |
| Dimensiunea fantei traversei | 16,50 |
Date tehnice
| Menținerea în funcțiune | nu |
|---|---|
| Perforaţie laterală | da |
| Variantă pentru încărcări mari | nu |
| Secţiune utilă | 198 cm² |
| Oțel inoxidabil, băițuit | nu |
| Secţiune utilă | 19800 mm² |
| Distanţa dintre traverse | 300 mm |
| Variantă traverse | Profil perforat |
| Execuţie lonjeron lateral | profil plat |
| Fixare traversă | nituită înfundată |
| Dimensiune | 60x400x6000 |
| Conform ROHS | da |
| grosimea lonjeronului | 1,5 mm |
| Dimensiune | 60x400x6000 |
| Suprafaţă | luminos, reprelucrat |
| Material | Oţel superior, inoxidabil 1.4307 |
| Culoare | oţel inoxidabil |
| Serie produs | Seria LG |
Încărcare
| Distanţa dintre reazeme 1,5m | 3,1 kN/m |
|---|---|
| Distanţa dintre reazeme 2,0m | 2,25 kN/m |
| Distanţa dintre reazeme 2,5m | 1,5 kN/m |
| Distanţa dintre reazeme 3,0m | 1,1 kN/m |
| Distanţa dintre reazeme 3,5m | 0,75 kN/m |
| Distanţa dintre reazeme 4,0m | 0,45 kN/m |
| Distanţa dintre reazeme 4,5m | 0,3 kN/m |
| Distanţa dintre reazeme 5,0m | 0,15 kN/m |
Încărcare admisibilă a jgheabului/podului vertical de cabluri în kN/m, fără greutatea unui om
Lăţime între reazeme în m
Săgeată lonjeron, în mm la kN/m admişi
Schema de încărcare la procedeul de efectuare a probelor
Curbă de încărcare cu lăţimea jgheabului/podului de cabluri în mm
Curba săgeţii lonjeronului în funcţie de distanţa între reazeme
Date de mediu
| Amprenta CO2 (GWP) de la leagăn la poartă | 16,0113 kg CO2e / 1 Metru |
|---|---|
| CO₂ Footprint (GWP) | 16,0113 kg CO₂e |
| Data determinării valorii CO2 | 2025-05-14T00:00:00.000+0200 |
| Declared Unit | Metru |
| Declared Unit Quantity | 1 |
| EPD Verified | da |
|---|---|
| Data de expirare EPD | 10.07.2029 |
| Număr declarație EPD | EPD-KTO-17.0 |
| Standard EPD/standard LCA (norme) | DIN EN ISO 14025,EN 15804 + A2 |
Accesorii
Accesorii pentru sistem
Accesorii pentru montaj
Articol
Tip
Nr. articol
Cantitate
Descărcări
0 selectat
Specificații (1)
Cataloage și broșuri (3)
Declarații (5)
Instrucțiuni și mijloace auxiliare (2)
Imagini ale articolului (2)
Date 3D materiale de descărcat (1)
Variante
Tip
Lungime
Lăţimea
Menținerea în funcțiune
grosimea lonjeronului
Suprafaţă
Material
Nr. articol
LG 620 VS6 A2
6000
200
nu
1,5
luminos, reprelucrat
Oţel superior, inoxidabil 1.4307
6208700
LG 630 VS6 A2
6000
300
nu
1,5
luminos, reprelucrat
Oţel superior, inoxidabil 1.4307
6208703
LG 640 VS6 A2
6000
400
nu
1,5
luminos, reprelucrat
Oţel superior, inoxidabil 1.4307
6208706
LG 660 VS6 A2
6000
600
nu
1,5
luminos, reprelucrat
Oţel superior, inoxidabil 1.4307
6208712
Lăţimea
LG 620 VS6 A2
Nr. articol
6208700
Lungime
6000
Lăţimea
200
Menținerea în funcțiune
nu
grosimea lonjeronului
1,5
Suprafaţă
luminos, reprelucrat
Material
Oţel superior, inoxidabil 1.4307
LG 630 VS6 A2
Nr. articol
6208703
Lungime
6000
Lăţimea
300
Menținerea în funcțiune
nu
grosimea lonjeronului
1,5
Suprafaţă
luminos, reprelucrat
Material
Oţel superior, inoxidabil 1.4307
LG 640 VS6 A2
Nr. articol
6208706
Lungime
6000
Lăţimea
400
Menținerea în funcțiune
nu
grosimea lonjeronului
1,5
Suprafaţă
luminos, reprelucrat
Material
Oţel superior, inoxidabil 1.4307
LG 660 VS6 A2
Nr. articol
6208712
Lungime
6000
Lăţimea
600
Menținerea în funcțiune
nu
grosimea lonjeronului
1,5
Suprafaţă
luminos, reprelucrat
Material
Oţel superior, inoxidabil 1.4307
