Poduri de cabluri pentru încărcări mari WKLG 110

Poduri de cabluri pentru încărcări mari WKLG 110

Tip WKLG 1140 A2
Nr. articol 6311210
EAN 4012195037309
Afișați toate variantele
Nr. articol / Tip
6311210 / WKLG 1140 A2
Lungime
6000 mm
Lăţimea
400 mm
Menținerea în funcțiune
nu
grosimea lonjeronului
2 mm

Cea mai mică unitate de vânzare: 6 m

m

Descriere

Poduri de cabluri pentru încărcări mari cu perete lateral perforat şi înălţimea laturilor de 110 mm. Fixarea cablurilor și conductorilor cu clemă de prindere tip 2056.


Atenuare magnetică datorată ecranării fără capac 10 dB, cu capac 15 dB.

Legăturile longitudinale tip WRVL 110 se comandă separat

  • Atenuare magnetică datorată ecranării
  • Communautés Européennes, Declaraţia de conformitate a Comunităţii Europene conform directivelor Comunităţii Europenedie ungemuffte Seite
  • UKCA Declarație de conformitate
  • Pod de cabluri pentru încărcări mari, înălţimea laturilor 110 mm
  • Dimensiunea fantei 16-17 mm
  • Environmental Product Declaration (EPD)
  • CO₂ footprint (PCF)

Date tehnice

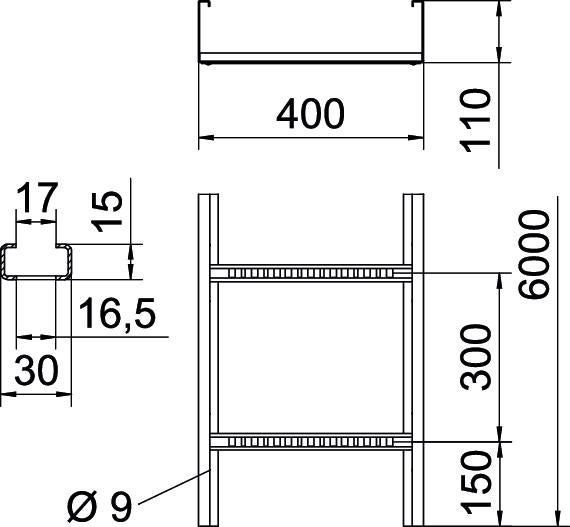

Dimensiuni

Lungime6000 mm
Lăţimea400 mm
Înălţime110 mm
Dimensiune L6000 mm
Dimensiune B400 mm
Dimensiunea fantei traversei17,00

Date tehnice

Menținerea în funcțiunenu
Perforaţie lateralăda
Variantă pentru încărcări marida
Secţiune utilă376 cm²
Oțel inoxidabil, băițuitnu
Secţiune utilă37600 mm²
Variantă traverseProfil perforat
Execuţie lonjeron lateralProfil (deschis)
Fixare traversăcomplet nituit
Dimensiune110x400
Conform ROHSda
grosimea lonjeronului2 mm
Dimensiune110x400x6000
Suprafaţăluminos, reprelucrat
MaterialOţel superior, inoxidabil 1.4307
Culoareoţel inoxidabil
Serie produsSeria WKLG

Încărcare

Distanţa dintre reazeme 3,0m2,3 kN/m
Distanţa dintre reazeme 3,5m2,25 kN/m
Distanţa dintre reazeme 4,0m2,1 kN/m
Distanţa dintre reazeme 4,5m1,83 kN/m
Distanţa dintre reazeme 5,0m1,5 kN/m
Distanţa dintre reazeme 6,0m1 kN/m
Distanţa dintre reazeme 7,0m0,7 kN/m
Diagramă de încărcare a jgheabului de cabluri pentru încărcări mari tip WKLG 110

Încărcare admisibilă a jgheabului/podului vertical de cabluri în kN/m, fără greutatea unui om

Lăţime între reazeme în m

Săgeată lonjeron, în mm la kN/m admişi

Schema de încărcare la procedeul de efectuare a probelor

Curbă de încărcare cu lăţimea jgheabului/podului de cabluri în mm

Curba săgeţii lonjeronului în funcţie de distanţa între reazeme

Date de mediu

Amprenta CO2 (GWP) de la leagăn la poartă30,6951 kg CO2e / 1 Metru
CO₂ Footprint (GWP)30,6951 kg CO₂e
Data determinării valorii CO22025-05-14T00:00:00.000+0200
Declared UnitMetru
Declared Unit Quantity1
EPD Verifiedda
Data de expirare EPD10.07.2029
Număr declarație EPDEPD-KTO-17.0
Standard EPD/standard LCA (norme)DIN EN ISO 14025,EN 15804 + A2

Accesorii

Accesorii pentru sistem

Nr. articol 6091393

Eclisă unghiulară A2
Tip
WRWVK 110 A2

Cea mai mică unitate de vânzare: 2 Bucată

Bucată

Nr. articol 6310398

Capac de protecţie
Tip
SKHW 110 OR

Cea mai mică unitate de vânzare: 20 Pereche

Pereche
