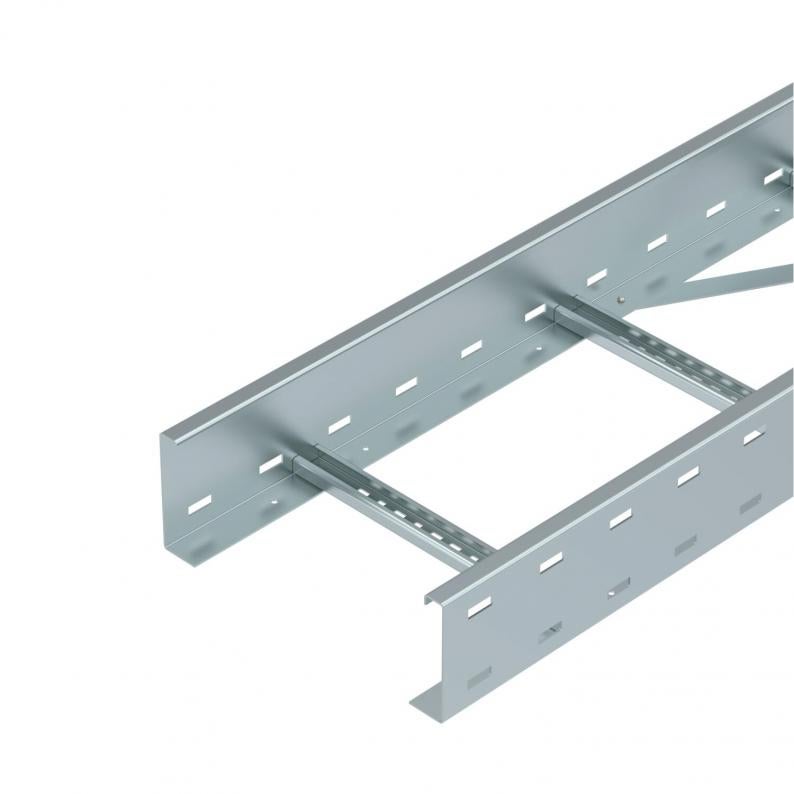

Poduri de cabluri pentru încărcări mari WKLG 110 FS
Tip WKLG 1130 FS
Nr. articol 6311012
EAN 4012196883097
Nr. articol / Tip
Lungime
Lăţimea
grosimea lonjeronului
Cea mai mică unitate de vânzare: 6 m
6m
m
Descriere
Poduri de cabluri pentru încărcări mari cu perete lateral perforat şi înălţimea laturilor de 110 mm. Fixarea cablurilor și conductorilor cu clemă de prindere tip 2056.
Atenuare magnetică datorată ecranării fără capac 10 dB, cu capac 15 dB.
Atenuare magnetică datorată ecranării fără capac 10 dB, cu capac 15 dB.
Legăturile longitudinale tip WRVL 110 se comandă separat
Date tehnice

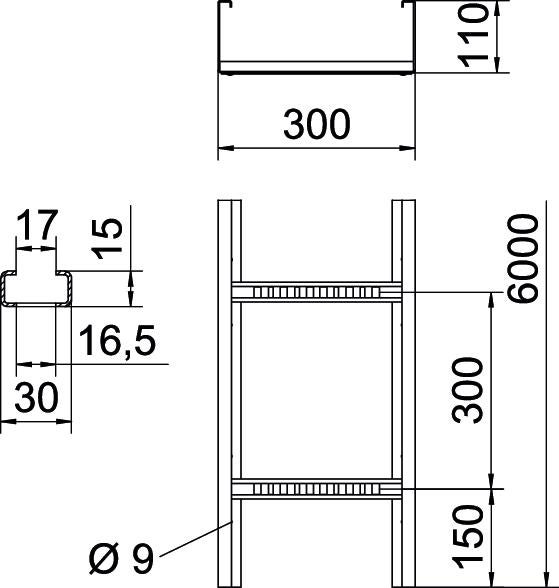

Dimensiuni
| Lungime | 6000 mm |
|---|---|
| Lăţimea | 300 mm |
| Înălţime | 110 mm |
| Dimensiune L | 6000 mm |
| Dimensiune B | 300 mm |
| Dimensiunea fantei traversei | 17,00 |
Date tehnice
| Menținerea în funcțiune | nu |
|---|---|
| Perforaţie laterală | da |
| Variantă pentru încărcări mari | da |
| Secţiune utilă | 281 cm² |
| Oțel inoxidabil, băițuit | nu |
| Secţiune utilă | 28100 mm² |
| Variantă traverse | Profil perforat |
| Execuţie lonjeron lateral | Profil (deschis) |
| Fixare traversă | complet nituit |
| Dimensiune | 110 x 300 |
| Conform ROHS | da |
| grosimea lonjeronului | 2 mm |
| Dimensiune | 110x300x6000 |
| Suprafaţă | zincat în bandă |
| Material | Oţel |
| Culoare | zinc |
| Serie produs | Seria WKLG |
Încărcare
| Distanţa dintre reazeme 3,0m | 2,5 kN/m |
|---|---|
| Distanţa dintre reazeme 3,5m | 1,98 kN/m |
| Distanţa dintre reazeme 4,0m | 1,6 kN/m |
| Distanţa dintre reazeme 4,5m | 1,31 kN/m |
| Distanţa dintre reazeme 5,0m | 1,1 kN/m |
| Distanţa dintre reazeme 6,0m | 0,8 kN/m |
| Distanţa dintre reazeme 7,0m | 0,4 kN/m |
Încărcare admisibilă a jgheabului/podului vertical de cabluri în kN/m, fără greutatea unui om
Lăţime între reazeme în m
Săgeată lonjeron, în mm la kN/m admişi
Schema de încărcare la procedeul de efectuare a probelor
Curbă de încărcare cu lăţimea jgheabului/podului de cabluri în mm
Curba săgeţii lonjeronului în funcţie de distanţa între reazeme
Date de mediu
| Amprenta CO2 (GWP) de la leagăn la poartă | 14,1294 kg CO2e / 1 Metru |
|---|---|
| CO₂ Footprint (GWP) | 14,1294 kg CO₂e |
| Data determinării valorii CO2 | 2025-05-14T00:00:00.000+0200 |
| Declared Unit | Metru |
| Declared Unit Quantity | 1 |
| EPD Verified | da |
|---|---|
| Data de expirare EPD | 10.07.2029 |
| Număr declarație EPD | EPD-KTO-17.0 |
| Standard EPD/standard LCA (norme) | DIN EN ISO 14025,EN 15804 + A2 |
Accesorii
Accesorii pentru sistem
Articol
Tip
Nr. articol
Cantitate
Nr. articol 6091164
Legătură longitudinală FSTip
WRVL 110 FS
Cea mai mică unitate de vânzare: 2 Bucată
2Bucată
Bucată
Nr. articol 6091377
Eclisă unghiulară FSTip
WRWVK 110 FS
Cea mai mică unitate de vânzare: 2 Bucată
2Bucată
Bucată
