Poduri de cabluri pentru încărcări mari WKLG 110 FT

Poduri de cabluri pentru încărcări mari WKLG 110 FT

Tip WKLG 1150 FT
Nr. articol 6311071
EAN 4012196883516
Afișați toate variantele
Nr. articol / Tip
Lungime
Lăţimea
grosimea lonjeronului

Cea mai mică unitate de vânzare: 6 m

m

Descriere

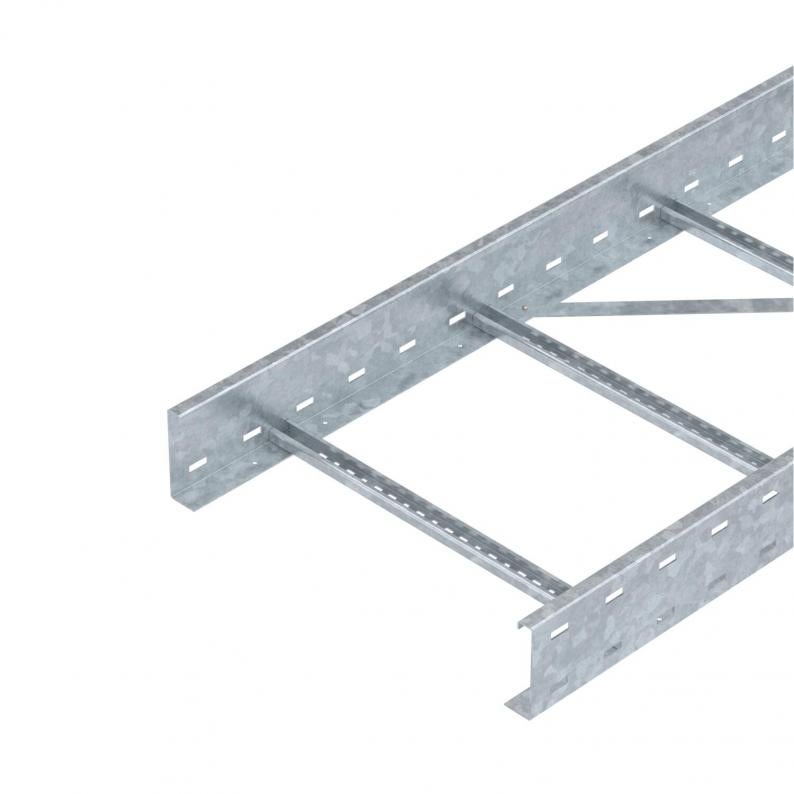

Poduri de cabluri pentru încărcări mari cu perete lateral perforat şi înălţimea laturilor de 110 mm. Fixarea cablurilor și conductorilor cu clemă de prindere tip 2056.


Atenuare magnetică datorată ecranării fără capac 10 dB, cu capac 15 dB.

Legăturile longitudinale tip WRVL 110 se comandă separat

  • Atenuare magnetică datorată ecranării
  • Underwriters Laboratories Inc., USA & Canada
  • Communautés Européennes, Declaraţia de conformitate a Comunităţii Europene conform directivelor Comunităţii Europenedie ungemuffte Seite
  • UKCA Declarație de conformitate
  • Pod de cabluri pentru încărcări mari, înălţimea laturilor 110 mm
  • Dimensiunea fantei 16-17 mm
  • Environmental Product Declaration (EPD)
  • CO₂ footprint (PCF)

Date tehnice

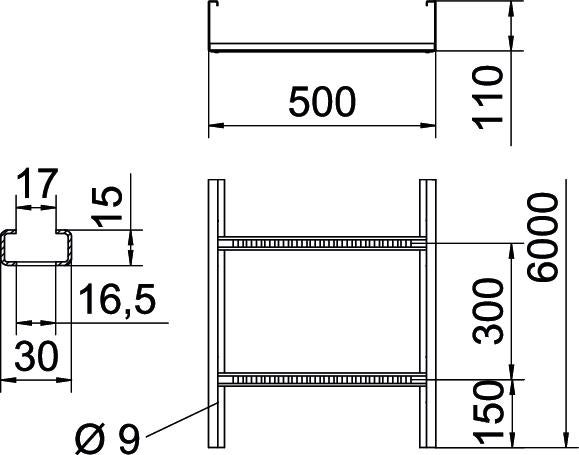

Dimensiuni

Lungime6000 mm
Lăţimea500 mm
Înălţime110 mm
Dimensiune L6000 mm
Dimensiune B500 mm
Dimensiunea fantei traversei17,00

Date tehnice

Menținerea în funcțiunenu
Perforaţie lateralăda
Variantă pentru încărcări marida
Secţiune utilă471 cm²
Oțel inoxidabil, băițuitnu
Secţiune utilă47100 mm²
Variantă traverseProfil perforat
Execuţie lonjeron lateralProfil (deschis)
Fixare traversăcomplet nituit
Dimensiune110 x 500
Conform ROHSda
grosimea lonjeronului2 mm
Dimensiune110x500x6000
Suprafaţă= zincat prin imersie
MaterialOţel
Culoarezinc
Serie produsSeria WKLG

Încărcare

Distanţa dintre reazeme 3,0m2,9 kN/m
Distanţa dintre reazeme 3,5m2,48 kN/m
Distanţa dintre reazeme 4,0m2,1 kN/m
Distanţa dintre reazeme 4,5m1,78 kN/m
Distanţa dintre reazeme 5,0m1,5 kN/m
Distanţa dintre reazeme 6,0m1 kN/m
Distanţa dintre reazeme 7,0m0,7 kN/m
Diagramă de încărcare a jgheabului de cabluri pentru încărcări mari tip WKLG 110

Încărcare admisibilă a jgheabului/podului vertical de cabluri în kN/m, fără greutatea unui om

Lăţime între reazeme în m

Săgeată lonjeron, în mm la kN/m admişi

Schema de încărcare la procedeul de efectuare a probelor

Curbă de încărcare cu lăţimea jgheabului/podului de cabluri în mm

Curba săgeţii lonjeronului în funcţie de distanţa între reazeme

Date de mediu

Amprenta CO2 (GWP) de la leagăn la poartă14,6128 kg CO2e / 1 Metru
CO₂ Footprint (GWP)14,6128 kg CO₂e
Data determinării valorii CO22025-05-14T00:00:00.000+0200
Declared UnitMetru
Declared Unit Quantity1
EPD Verifiedda
Data de expirare EPD10.07.2029
Număr declarație EPDEPD-KTO-17.0
Standard EPD/standard LCA (norme)DIN EN ISO 14025,EN 15804 + A2

Accesorii

Accesorii pentru sistem

Nr. articol 6227612

Capac cu zăvoare DD
Tip
WDRL 1116 50 DD

Cea mai mică unitate de vânzare: 3 m

m

Nr. articol 6091180

Legătură longitudinală FT
Tip
WRVL 110 FT

Cea mai mică unitate de vânzare: 2 Bucată

Bucată

Nr. articol 6310398

Capac de protecţie
Tip
SKHW 110 OR

Cea mai mică unitate de vânzare: 20 Pereche

Pereche
