Poduri de cabluri pentru încărcări mari WKLG 160 FT

Poduri de cabluri pentru încărcări mari WKLG 160 FT

Tip WKLG 1650 FT
Nr. articol 6227155
EAN 4012196169573
Afișați toate variantele
Nr. articol / Tip
Lungime
Lăţimea
grosimea lonjeronului

Cea mai mică unitate de vânzare: 6 m

m

Descriere

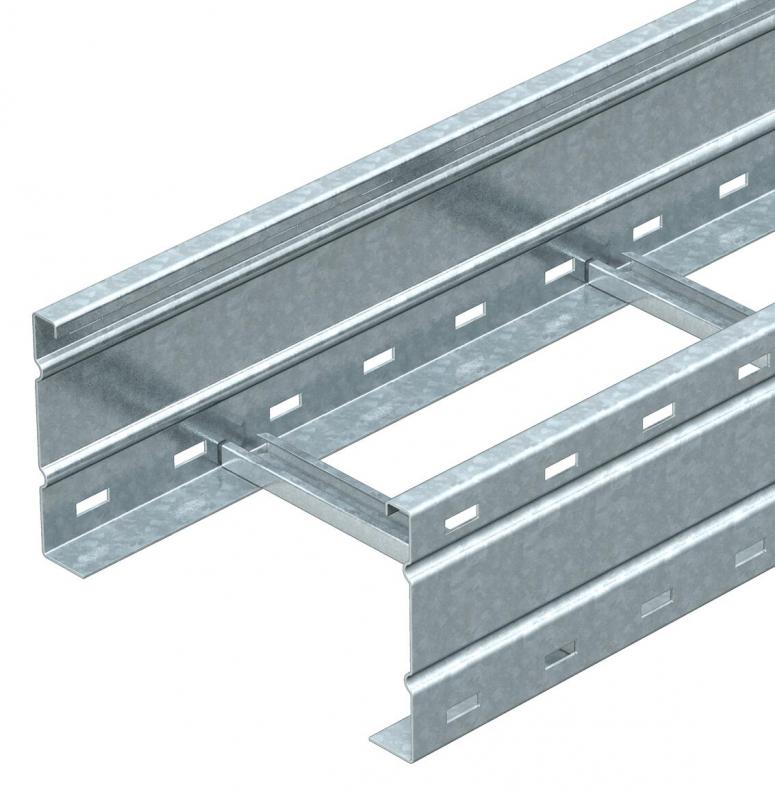

Pod de cabluri pentru încărcări mari cu lonjeron perforat cu înălţimea laturii de 160 mm. Fixarea cablurilor și conductorilor cu clemă de prindere tip 2056.
Atenuare magnetică datorată ecranării fără capac 10 dB, cu capac 15 dB.

Legăturile longitudinale tip WRV 160 se comandă separat

  • Atenuare magnetică datorată ecranării
  • Underwriters Laboratories Inc., USA & Canada
  • Communautés Européennes, Declaraţia de conformitate a Comunităţii Europene conform directivelor Comunităţii Europenedie ungemuffte Seite
  • UKCA Declarație de conformitate
  • Pod de cabluri pentru încărcări mari, înălţimea laturilor 160 mm
  • Dimensiunea fantei 16-17 mm
  • Environmental Product Declaration (EPD)
  • CO₂ footprint (PCF)

Date tehnice

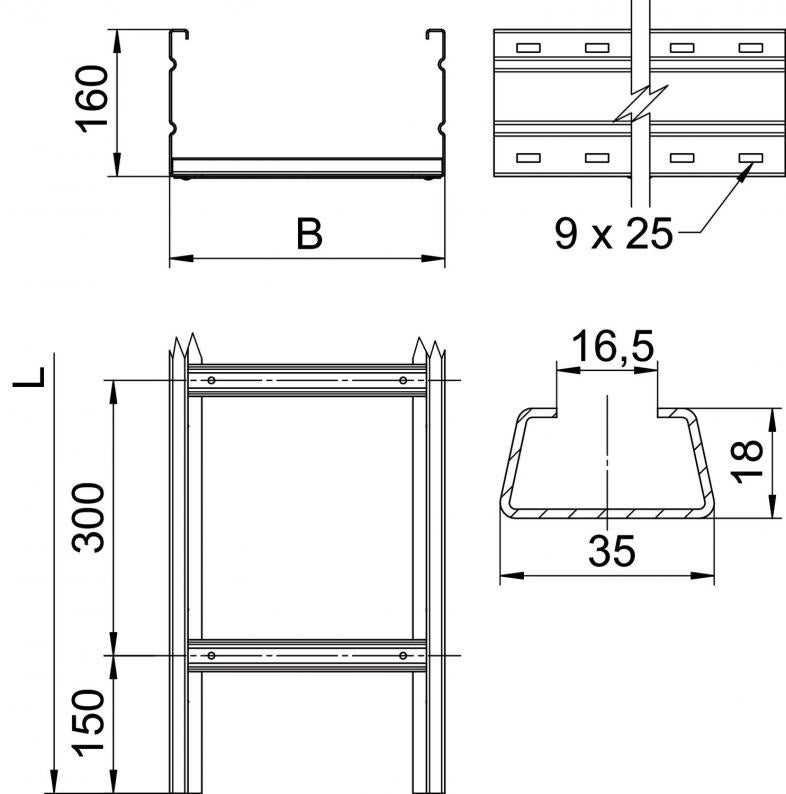

Dimensiuni

Lungime6000 mm
Lăţimea500 mm
Înălţime160 mm
Dimensiune L6000 mm
Dimensiune B500 mm
Dimensiunea fantei traversei16,50

Date tehnice

Menținerea în funcțiunenu
Perforaţie lateralăda
Variantă pentru încărcări marida
Secţiune utilă717 cm²
Oțel inoxidabil, băițuitnu
Secţiune utilă71700 mm²
Variantă traverseProfil neperforat
Fixare traversăcomplet nituit
Dimensiune160 x 500
Conform ROHSda
grosimea lonjeronului2 mm
Dimensiune160x500x6000
Suprafaţă= zincat prin imersie
MaterialOţel
Culoarezinc
Serie produsSeria WKLG

Încărcare

Distanţa dintre reazeme 3,0m3 kN/m
Distanţa dintre reazeme 3,5m2,73 kN/m
Distanţa dintre reazeme 4,0m2,5 kN/m
Distanţa dintre reazeme 4,5m2,24 kN/m
Distanţa dintre reazeme 5,0m2 kN/m
Distanţa dintre reazeme 6,0m1,6 kN/m
Distanţa dintre reazeme 7,0m1,3 kN/m
Distanţa dintre reazeme 8,0m1 kN/m
Diagramă încărcare pod de cabluri pentru încărcări mari de tipul WKLG 160

Încărcare admisibilă a jgheabului/podului vertical de cabluri în kN/m, fără greutatea unui om

Lăţime între reazeme în m

Săgeată lonjeron, în mm la kN/m admişi

Schema de încărcare la procedeul de efectuare a probelor

Curbă de încărcare cu lăţimea jgheabului/podului de cabluri în mm

Curba săgeţii lonjeronului în funcţie de distanţa între reazeme

Date de mediu

Amprenta CO2 (GWP) de la leagăn la poartă18,8379 kg CO2e / 1 Metru
CO₂ Footprint (GWP)18,8379 kg CO₂e
Data determinării valorii CO22025-05-14T00:00:00.000+0200
Declared UnitMetru
Declared Unit Quantity1
EPD Verifiedda
Data de expirare EPD10.07.2029
Număr declarație EPDEPD-KTO-17.0
Standard EPD/standard LCA (norme)DIN EN ISO 14025,EN 15804 + A2

Accesorii

Accesorii pentru sistem

Nr. articol 6227612

Capac cu zăvoare DD
Tip
WDRL 1116 50 DD

Cea mai mică unitate de vânzare: 3 m

m

Nr. articol 6227716

Legătură longitudinală FT
Tip
WRVL 160 FT

Cea mai mică unitate de vânzare: 2 Bucată

Bucată

Nr. articol 6227836

Eclisă unghiulară A2
Tip
WRWVK 160 A2

Cea mai mică unitate de vânzare: 2 Bucată

Bucată

Descărcări

0 selectat

Specificații (1)
Declarații (5)
Certificate (1)
Instrucțiuni și mijloace auxiliare (2)
Imagini ale articolului (3)
Date 3D materiale de descărcat (2)

Variante

Lăţimea
WKLG 1620 FT
Nr. articol
6227120
Lungime
6000
Lăţimea
200
Menținerea în funcțiune
nu
grosimea lonjeronului
2
WKLG 1630 FT
Nr. articol
6227139
Lungime
6000
Lăţimea
300
Menținerea în funcțiune
nu
grosimea lonjeronului
2
WKLG 1640 FT
Nr. articol
6227147
Lungime
6000
Lăţimea
400
Menținerea în funcțiune
nu
grosimea lonjeronului
2
WKLG 1650 FT
Nr. articol
6227155
Lungime
6000
Lăţimea
500
Menținerea în funcțiune
nu
grosimea lonjeronului
2
WKLG 1660 FT
Nr. articol
6227163
Lungime
6000
Lăţimea
600
Menținerea în funcțiune
nu
grosimea lonjeronului
2
