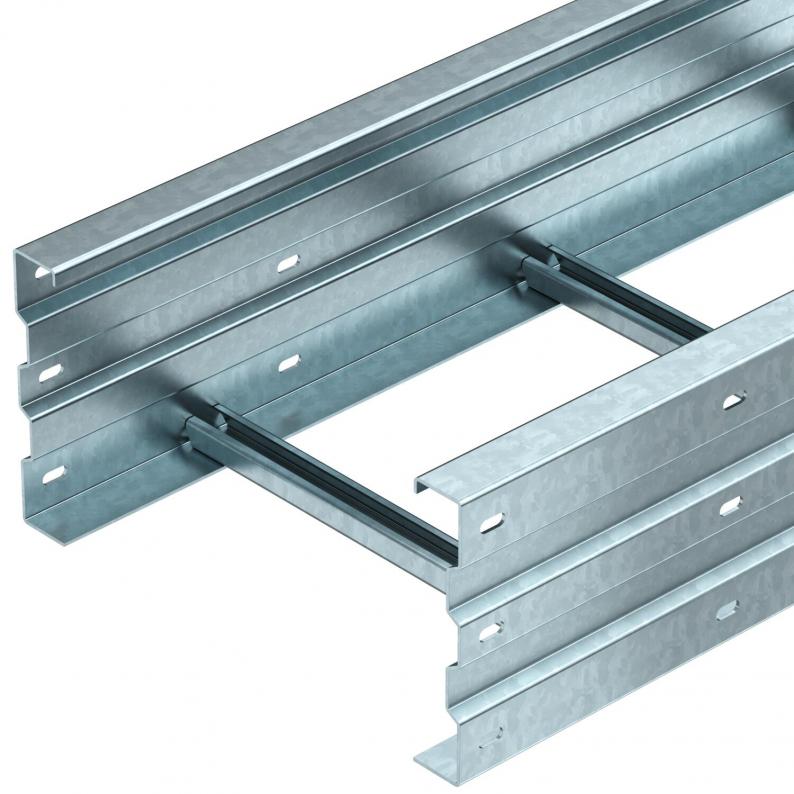

Poduri de cabluri tip scară pentru încărcări mari WKL 200 FT
Cea mai mică unitate de vânzare: 6 m
m
Descriere
Atenuare magnetică datorată ecranării fără capac 10 dB, cu capac 15 dB.
Eclisele longitudinale tip WRV 200 se comandă separat.
Date tehnice

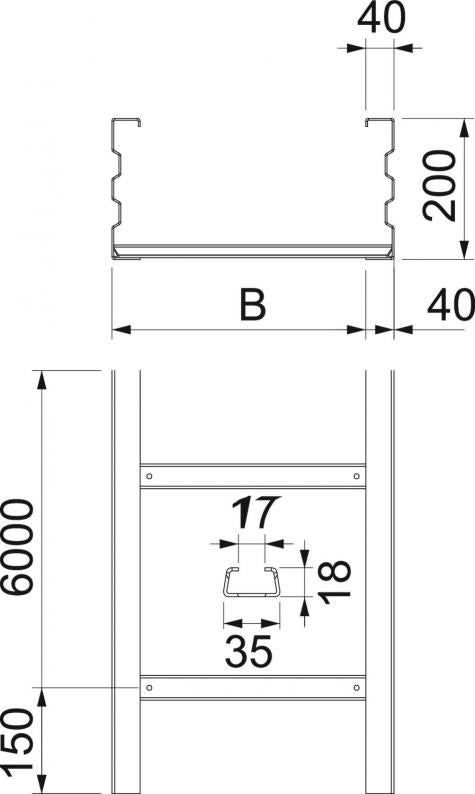

Dimensiuni
| Lungime | 6000 mm |
|---|---|
| Lăţimea | 400 mm |
| Înălţime | 200 mm |
| Dimensiune L | 6000 mm |
| Dimensiune B | 400 mm |
| Dimensiunea fantei traversei | 17,00 |
Date tehnice
| Menținerea în funcțiune | nu |
|---|---|
| Perforaţie laterală | da |
| Variantă pentru încărcări mari | da |
| Secţiune utilă | 704 cm² |
| Oțel inoxidabil, băițuit | nu |
| Secţiune utilă | 70400 mm² |
| Variantă traverse | Profil neperforat |
| Fixare traversă | sudat |
| Dimensiune | 200x400 |
| Conform ROHS | da |
| grosimea lonjeronului | 2,5 mm |
| Dimensiune | 200x400x6000 |
| Suprafaţă | = zincat prin imersie |
| Material | Oţel |
| Culoare | zinc |
| Serie produs | WKL-Serie |
Încărcare
| Distanţa dintre reazeme 6,0m | 3 kN/m |
|---|---|
| Distanţa dintre reazeme 7,0m | 2,5 kN/m |
| Distanţa dintre reazeme 8,0m | 2 kN/m |
| Distanţa dintre reazeme 9,0m | 1,4 kN/m |
| Distanţa dintre reazeme 10,0m | 1 kN/m |
Încărcare admisibilă a jgheabului/podului vertical de cabluri în kN/m, fără greutatea unui om
Lăţime între reazeme în m
Săgeată lonjeron, în mm la kN/m admişi
Schema de încărcare la procedeul de efectuare a probelor
Curbă de încărcare cu lăţimea jgheabului/podului de cabluri în mm
Curba săgeţii lonjeronului în funcţie de distanţa între reazeme
Date de mediu
| Amprenta CO2 (GWP) de la leagăn la poartă | 28,4103 kg CO2e / 1 Metru |
|---|---|
| CO₂ Footprint (GWP) | 28,4103 kg CO₂e |
| Data determinării valorii CO2 | 2025-05-14T00:00:00.000+0200 |
| Declared Unit | Metru |
| Declared Unit Quantity | 1 |
| EPD Verified | da |
|---|---|
| Data de expirare EPD | 10.07.2029 |
| Număr declarație EPD | EPD-KTO-17.0 |
| Standard EPD/standard LCA (norme) | DIN EN ISO 14025,EN 15804 + A2 |
Accesorii
WRWV 200 I FT
6232612
Cea mai mică unitate de vânzare: 4 Bucată
Bucată
WRWV 200 A FT
6232604
Cea mai mică unitate de vânzare: 4 Bucată
Bucată
WRWV 200 V FT
6232663
Cea mai mică unitate de vânzare: 4 Bucată
Bucată
Nr. articol 6232507
Legătură longitudinalăCea mai mică unitate de vânzare: 4 Bucată
Bucată
Nr. articol 6232612
Legătură unghiulară 45°, orizontală, cot interiorCea mai mică unitate de vânzare: 4 Bucată
Bucată
Nr. articol 6232604
Legătură unghiulară 45°, cot exterior 200 FTCea mai mică unitate de vânzare: 4 Bucată
Bucată
