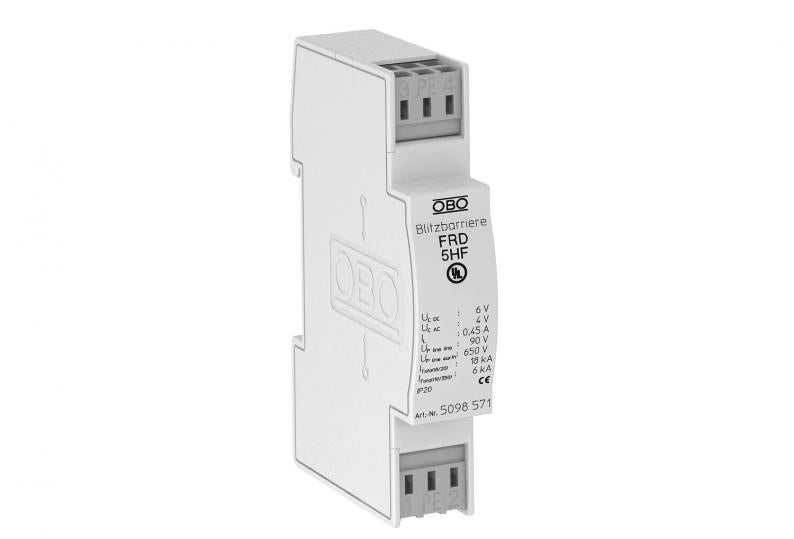

Protecţie combinată pentru sisteme cu conductori bifilari cu aplicaţii de înaltă frecvenţă HF 5 V
Tip FRD 5 HF
Nr. articol 5098571
EAN 4012195578345
Nr. articol / Tip
Tensiune maximă de funcţionare continuă AC
Tensiune maximă de funcţionare continuă DC
Cea mai mică unitate de vânzare: 1 Bucată
1Bucată
Bucată
Descriere
Protecţie la supratensiune pentru utilizarea în tehnica de măsurare, control şi reglaj.
• Protecţie de bază, medie şi fină
• Circuit de protecţie în două trepte cu capacitate mare de descărcare a curentului de trăsnet
• Frecvenţă înaltă de transmisie de 100 MHz
• Universal, pentru toate sistemele BUS (de exemplu Profibus)
• Cu cleme de conectare uşor de utilizat, fără şuruburi
• De dimensiunea rastelului 17,5 mm pentru economisirea spaţiului
Utilizare: montaj universal pe şine profil omega de 35 mm în tablouri electrice standard.
• Protecţie de bază, medie şi fină
• Circuit de protecţie în două trepte cu capacitate mare de descărcare a curentului de trăsnet
• Frecvenţă înaltă de transmisie de 100 MHz
• Universal, pentru toate sistemele BUS (de exemplu Profibus)
• Cu cleme de conectare uşor de utilizat, fără şuruburi
• De dimensiunea rastelului 17,5 mm pentru economisirea spaţiului
Utilizare: montaj universal pe şine profil omega de 35 mm în tablouri electrice standard.
Date tehnice
Date tehnice
| Număr poli | 2 |
|---|---|
| Contact pentru instalaţia de telecomunicaţii | nu |
| Sistem de conectare | Clemă |
| Nivel de protecţie conductor/conductor | <90 V |
| Nivel de protecţie conductor - pământ | <650 V |
| Tip de protecţie | IP20 |
| Normă de verificare | IEC 61643-21 |
| Serie rezistentă per conductorr | 2,2 Ω ± 10 % |
| Tensiune nominală | 5 V |
| Capacitate (conductor-conductor) | <40 pF |
| Capacitate (conductor-pământ) | <40 pF |
| Legare la pământ prin: | Clemă |
| Execuţie verificată în caz de explozie | nu |
| Rezistenţa izolaţiei | >10 MΩ |
| Conexiune la ecran | nu |
| Durata de impuls conductor-conductor | C2: 18 kV / 9 kA (8/20µs) |
| Durata de impuls conductor- pământ | C2: 18 kV / 9 kA (8/20µs) |
| Curent total de impuls (10/350) | D1: 6 kA |
| Curent total de impuls (8/20) | 18 kA |
| Curent de încărcare nominal DC | 0,45 A |
| Curent de încărcare nominal AC | 0,32 A |
| Monitorizarea descărcătorului | nu |
| Tensiune maximă de funcţionare continuă AC | 4 V |
| Tensiune maximă de funcţionare continuă DC | 6 V |
| Curent nominal de descărcare (8/20 µs) | 9 kA |
| Certificări | UL |
| Frecvenţă limită | 100 MHz |
| SPD conform IEC 61643-21 | Clasa I+II+III / D1+C2+C1 |
| Kategorie | Typ 1+2+3 / D1+C2+C1 |
| Conform ROHS | da |
| CP nr. | 0→3 |
| Curent de impuls | 3 kA |
| Atenuare de inserție (Insertion loss) | ≤3 dB |
| Unitate de împărţire TE (17,5 mm) | 1 |
| Secțiune transversală a conductorului rigid max. | 2,5 mm² |
| Secțiunea transversală a conductorului multifilar min. | 0,14 mm² |
| Secțiunea transversală a conductorului multifilar max. | 2,5 mm² |
| Interval de temperatură aplicabil min. | -40 °C |
| Interval de temperatură aplicabil max. | 80 °C |
| Dimensiune | 5V AC |
Posibilităţi de conectare
| Secțiune transversală a conductorului rigid min. | 0,14 mm² |
|---|---|
| Secțiune transversală a conductorului flexibil min. | 0,14 mm² |
| Secțiune transversală a conductorului flexibil max. | 2,5 mm² |
Date de mediu
| Ambalaj fără material plastic | da |
|---|
| Amprenta CO2 (GWP) de la leagăn la poartă | 0,1623 kg CO2e / 1 Bucată |
|---|---|
| CO₂ Footprint (GWP) | 0,1623 kg CO₂e |
| Data determinării valorii CO2 | 2025-05-14T00:00:00.000+0200 |
| Declared Unit | Bucată |
| Declared Unit Quantity | 1 |
