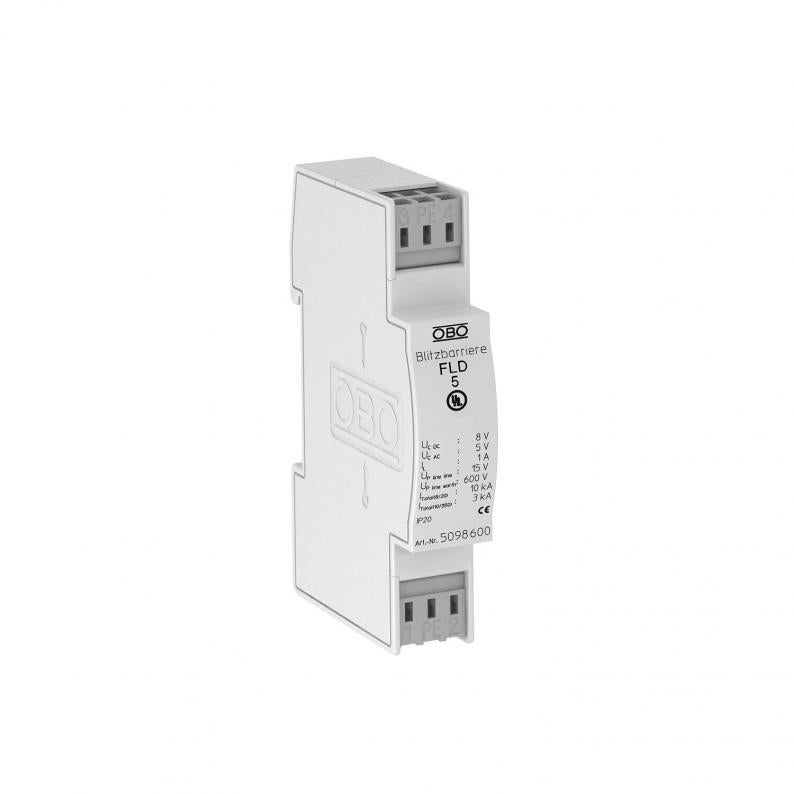

Protecţie medie şi fină FLD pentru sisteme cu conductori bifilari 5 V
Tip FLD 5
Nr. articol 5098600
EAN 4012195578369
Nr. articol / Tip
Tensiune maximă de funcţionare continuă AC
Tensiune maximă de funcţionare continuă DC
Cea mai mică unitate de vânzare: 1 Bucată
1Bucată
Bucată
Descriere
Protecţie la supratensiune pentru utilizarea în tehnica de măsurare, control şi reglaj
• Protecţie medie şi fină
• Execuţie standard pentru sisteme cu conductori bifilari
• Circuit de protecţie în două trepte
• Cu cleme de conectare uşor de utilizat, fără şuruburi
• De dimensiunea rastelului 17,5 mm pentru economisirea spaţiului
• Cu decuplare ohmică în ramura longitudinală
Utilizare: montaj universal pe şine profil omega de 35 mm în orice tablou electric standard.
• Protecţie medie şi fină
• Execuţie standard pentru sisteme cu conductori bifilari
• Circuit de protecţie în două trepte
• Cu cleme de conectare uşor de utilizat, fără şuruburi
• De dimensiunea rastelului 17,5 mm pentru economisirea spaţiului
• Cu decuplare ohmică în ramura longitudinală
Utilizare: montaj universal pe şine profil omega de 35 mm în orice tablou electric standard.
Date tehnice
Date tehnice
| Număr poli | 2 |
|---|---|
| Contact pentru instalaţia de telecomunicaţii | nu |
| Sistem de conectare | Clemă |
| Nivel de protecţie conductor/conductor | <15 V |
| Nivel de protecţie conductor - pământ | <600 V |
| Tip de protecţie | IP20 |
| Normă de verificare | IEC 61643-21 |
| Capacitate (conductor-conductor) | <10 nF |
| Capacitate (conductor-pământ) | <1 nF |
| Legare la pământ prin: | Clemă |
| Execuţie verificată în caz de explozie | nu |
| Rezistenţa izolaţiei | >1 MΩ |
| Conexiune la ecran | nu |
| Inductantă serială per cale | 120 µH ± 20 % |
| Durata de impuls conductor-conductor | C1: 1 kV / 0,5 kA (8/20µs) |
| Durata de impuls conductor- pământ | C2: 10 kV / 5 kA (8/20µs) |
| Curent total de impuls (10/350) | D1: 3 kA |
| Curent total de impuls (8/20) | 10 kA |
| Curent de încărcare nominal DC | 1 A |
| Curent de încărcare nominal AC | 0,7 A |
| Tensiune maximă de funcţionare continuă AC | 5 V |
| Tensiune maximă de funcţionare continuă DC | 8 V |
| Curent nominal de descărcare (8/20 µs) | 5 kA |
| Certificări | UL |
| Frecvenţă limită | 0,18 MHz |
| SPD conform IEC 61643-21 | Clasa I+II+III / D1+C2+C1 |
| Kategorie | Typ 1+2+3 / D1+C2+C1 |
| Conform ROHS | scutit |
| CP nr. | 0→3 |
| Curent de impuls | 1,5 kA |
| Atenuare de inserție (Insertion loss) | 3 dB @ 180 kHz dB |
| Unitate de împărţire TE (17,5 mm) | 1 |
| Secțiune transversală a conductorului rigid max. | 2,5 mm² |
| Secțiunea transversală a conductorului multifilar min. | 0,14 mm² |
| Secțiunea transversală a conductorului multifilar max. | 2,5 mm² |
| Interval de temperatură aplicabil min. | -40 °C |
| Interval de temperatură aplicabil max. | 80 °C |
| Dimensiune | 5V AC |
Posibilităţi de conectare
| Secțiune transversală a conductorului rigid min. | 0,14 mm² |
|---|---|
| Secțiune transversală a conductorului flexibil min. | 0,14 mm² |
| Secțiune transversală a conductorului flexibil max. | 2,5 mm² |
Date de mediu
| Ambalaj fără material plastic | da |
|---|
| Amprenta CO2 (GWP) de la leagăn la poartă | 0,2664 kg CO2e / 1 Bucată |
|---|---|
| CO₂ Footprint (GWP) | 0,2664 kg CO₂e |
| Data determinării valorii CO2 | 2025-05-14T00:00:00.000+0200 |
| Declared Unit | Bucată |
| Declared Unit Quantity | 1 |
