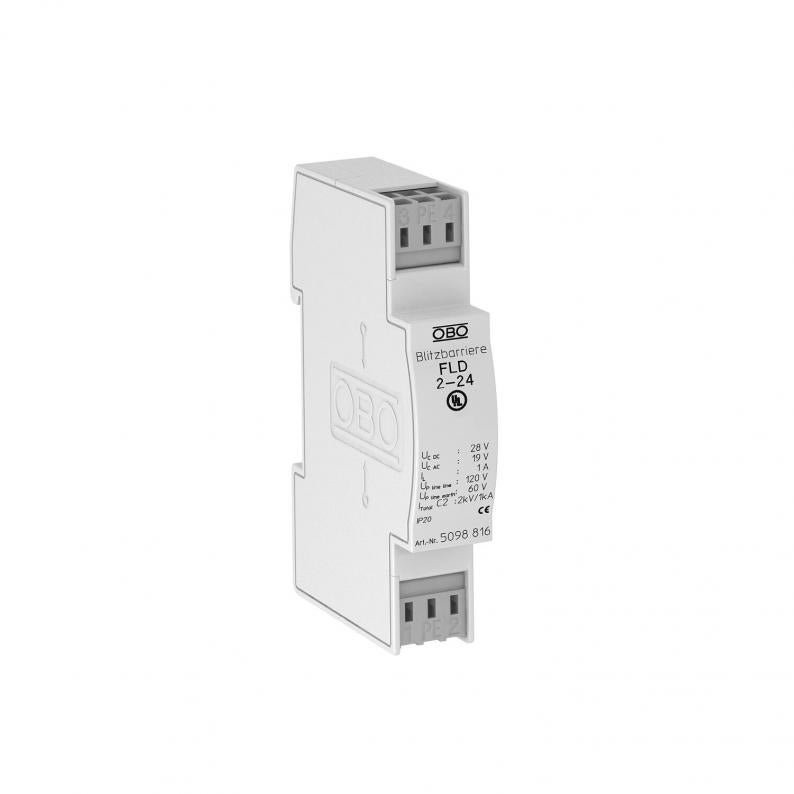

Protecţie medie şi fină pentru sisteme cu conductori bifilari 24 V
Tip FLD 2-24
Nr. articol 5098816
EAN 4012195578451
Nr. articol / Tip
Tensiune maximă de funcţionare continuă AC
Tensiune maximă de funcţionare continuă DC
Cea mai mică unitate de vânzare: 1 Bucată
1Bucată
Bucată
Descriere
Protecţie la supratensiune pentru utilizarea în tehnica de măsurare, control şi reglaj
• Protecţie medie şi fină
• Execuţie standard pentru sisteme cu conductori bifilari
• Circuit de protecţie în două trepte
• Cu cleme de conectare uşor de utilizat, fără şuruburi
• De dimensiunea rastelului 17,5 mm pentru economisirea spaţiului
• Cu decuplare ohmică în ramura longitudinală
Utilizare: montaj universal pe şine profil omega de 35 mm în orice tablou electric standard.
• Protecţie medie şi fină
• Execuţie standard pentru sisteme cu conductori bifilari
• Circuit de protecţie în două trepte
• Cu cleme de conectare uşor de utilizat, fără şuruburi
• De dimensiunea rastelului 17,5 mm pentru economisirea spaţiului
• Cu decuplare ohmică în ramura longitudinală
Utilizare: montaj universal pe şine profil omega de 35 mm în orice tablou electric standard.
Date tehnice
Date tehnice
| Număr poli | 2 |
|---|---|
| Contact pentru instalaţia de telecomunicaţii | nu |
| Sistem de conectare | Clemă |
| Nivel de protecţie conductor/conductor | <120 V |
| Nivel de protecţie conductor - pământ | <60 V |
| Tip de protecţie | IP20 |
| Normă de verificare | IEC 61643-21 |
| Capacitate (conductor-conductor) | <10 nF |
| Capacitate (conductor-pământ) | <10 nF |
| Legare la pământ prin: | Clemă |
| Execuţie verificată în caz de explozie | nu |
| Rezistenţa izolaţiei | > 10 MΩ |
| Conexiune la ecran | nu |
| Inductantă serială per cale | 120 µH ± 10 % |
| Durata de impuls conductor-conductor | C1: 1 kV / 0,5 kA (8/20µs) |
| Durata de impuls conductor- pământ | C1: 1 kV / 0,5 kA (8/20µs) |
| Curent total de impuls (8/20) | 1 kA |
| Curent de încărcare nominal DC | 1 A |
| Curent de încărcare nominal AC | 0,7 A |
| Tensiune maximă de funcţionare continuă AC | 19 V |
| Tensiune maximă de funcţionare continuă DC | 28 V |
| Curent nominal de descărcare (8/20 µs) | 0,5 kA |
| Certificări | UL |
| SPD conform IEC 61643-21 | Clasa II+III / C2+C1 |
| Kategorie | Typ 2+3 / C2+C1 |
| Conform ROHS | da |
| CP nr. | 1→3 |
| Atenuare de inserție (Insertion loss) | 3dB @ 150 kHz dB |
| Unitate de împărţire TE (17,5 mm) | 1 |
| Secțiune transversală a conductorului rigid max. | 2,5 mm² |
| Secțiunea transversală a conductorului multifilar min. | 0,14 mm² |
| Secțiunea transversală a conductorului multifilar max. | 2,5 mm² |
| Interval de temperatură aplicabil min. | -40 °C |
| Interval de temperatură aplicabil max. | 80 °C |
| Dimensiune | 24V AC |
Posibilităţi de conectare
| Secțiune transversală a conductorului rigid min. | 0,14 mm² |
|---|---|
| Secțiune transversală a conductorului flexibil min. | 0,14 mm² |
| Secțiune transversală a conductorului flexibil max. | 2,5 mm² |
Date de mediu
| Ambalaj fără material plastic | da |
|---|
| Amprenta CO2 (GWP) de la leagăn la poartă | 0,295 kg CO2e / 1 Bucată |
|---|---|
| CO₂ Footprint (GWP) | 0,295 kg CO₂e |
| Data determinării valorii CO2 | 2025-05-21T00:00:00.000+0200 |
| Declared Unit | Bucată |
| Declared Unit Quantity | 1 |
Descărcări
0 selectat
Specificații (1)
Cataloage și broșuri (2)
Declarații (3)
Certificate (1)
Instrucțiuni și mijloace auxiliare (2)
Imagini ale articolului (2)
Date 3D materiale de descărcat (1)
Variante
Tip
Număr poli
Sistem de conectare
Tensiune maximă de funcţionare continuă AC
Tensiune maximă de funcţionare continuă DC
Nr. articol
FLD 2-12
2
Clemă
9
13
5098808
FLD 2-24
2
Clemă
19
28
5098816
Tensiune maximă de funcţionare continuă AC
Tensiune maximă de funcţionare continuă DC
FLD 2-12
Nr. articol
5098808
Număr poli
2
Sistem de conectare
Clemă
Tensiune maximă de funcţionare continuă AC
9
Tensiune maximă de funcţionare continuă DC
13
FLD 2-24
Nr. articol
5098816
Număr poli
2
Sistem de conectare
Clemă
Tensiune maximă de funcţionare continuă AC
19
Tensiune maximă de funcţionare continuă DC
28
