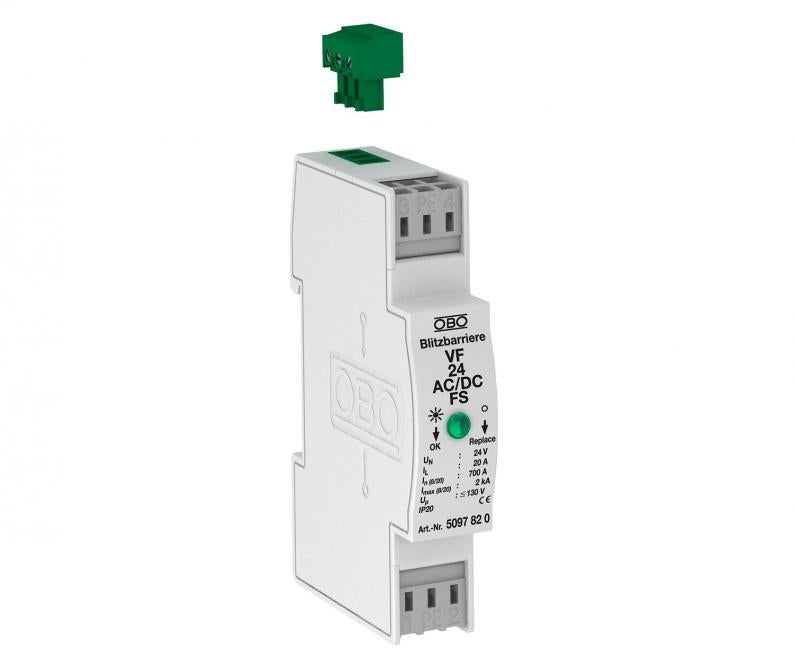

Protecţie MSR (măsură, control, reglare) pentru alimentare cu energie electrică cu 2 poli cu semnalizare la distanţă 24 V CA/CC
Tip VF24-AC/DC-FS
Nr. articol 5097820
EAN 4012195578185
Nr. articol / Tip
5097820 / VF24-AC/DC-FS
Tip de protecţie
IP20
Tensiune maximă de funcţionare continuă AC
34 V
Tensiune maximă de funcţionare continuă DC
46 V
Legarea polilor
2
Cea mai mică unitate de vânzare: 1 Bucată
1Bucată
Bucată
Descriere
Protecţia fină a reţelei / protectie la supratensiune tip 3 conform EN 61643-11 cu semnalizare la distantă
• Cu contact de comutare fără potential pentru semnalizare la distantă, pentru monitorizare functionare
• Potrivit pentru sisteme cu tensiune continuă şi alternativă
• Cu afişaj optic al funcţionării
• Cu cleme de conectare uşor de montat, fără şuruburi

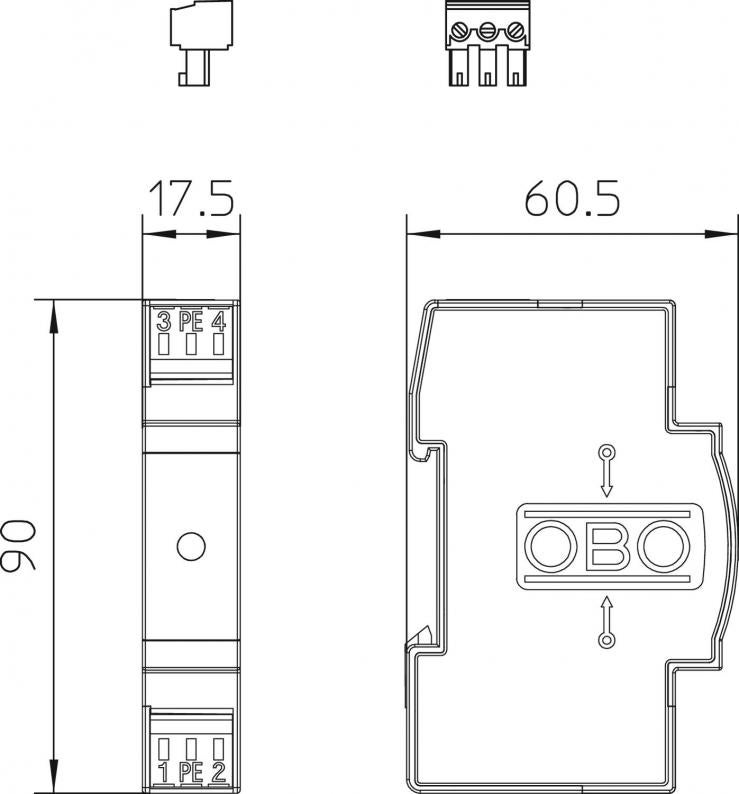

• De dimensiunea rastelului 17,5 mm pentru economisirea spaţiului
• Circuit Y
Utilizare: montaj universal pe şine profil omega de 35 mm în tablouri electrice standard
• Cu contact de comutare fără potential pentru semnalizare la distantă, pentru monitorizare functionare
• Potrivit pentru sisteme cu tensiune continuă şi alternativă
• Cu afişaj optic al funcţionării
• Cu cleme de conectare uşor de montat, fără şuruburi
• De dimensiunea rastelului 17,5 mm pentru economisirea spaţiului
• Circuit Y
Utilizare: montaj universal pe şine profil omega de 35 mm în tablouri electrice standard
Date tehnice
Date tehnice
| Număr de poli | 3 |
|---|---|
| Formă a reţelei | altele |
| Aerisit | nu |
| Semnalizare în interiorul aparatului | optică |
| Nivel de protecţie conductor/conductor | <160 V |
| Nivel de protecţie conductor - pământ | <1200 V |
| Tip de protecţie | IP20 |
| Semnalizare la distanţă | da |
| Clasă de încercare tip 3 | da |
| Tensiune nominală AC (50 / 60 Hz) | 24 V |
| Nivel de protectie (L-N) | ≤1000 |
| Tensiune maximă de funcţionare continuă AC | 34 V |
| Tensiune maximă de funcţionare continuă DC | 46 V |
| Curent nominal de descărcare (8/20 µs) | 0,7 kA |
| Legarea polilor | 2 |
| Tip de montaj | Şină omega 35 mm |
| Valoare max. a protectiei la suprasarcină | 16 |
| Conform ROHS | da |
| Curent nominal de încărcare (clemă de intrare/ieşire) | 20 A |
| Temperatură operațională min. | -40 °C |
| Temperatură operațională max. | 80 °C |
| SPD conform IEC 61643-1 | clasa III |
| Clasa de solicitare conform EN 61643-11 | Bridă tip 3 |
| CP nr. | 2→3 |
| Curent maxim de descărcare (8/20 μs) | 2 kA |
| Timp de acţionare | <25 ns |
| Siguranţă maximă | 16 A |
| Interval de temperatură aplicabil min. | -40 °C |
| Interval de temperatură aplicabil max. | 80 °C |
| Dimensiune | 24V AC |
Posibilităţi de conectare
| Contacte FM | comutator |
|---|---|
| Secțiunea transversală a conductorului rigid (mono/multifilar) min. | 0,14 mm² |
| Secțiunea transversală a conductorului rigid (mono/multifilar) max. | 2,5 mm² |
Date de mediu
| Ambalaj fără material plastic | da |
|---|
| Amprenta CO2 (GWP) de la leagăn la poartă | 0,2757 kg CO2e / 1 Bucată |
|---|---|
| CO₂ Footprint (GWP) | 0,2757 kg CO₂e |
| Data determinării valorii CO2 | 2025-05-14T00:00:00.000+0200 |
| Declared Unit | Bucată |
| Declared Unit Quantity | 1 |
