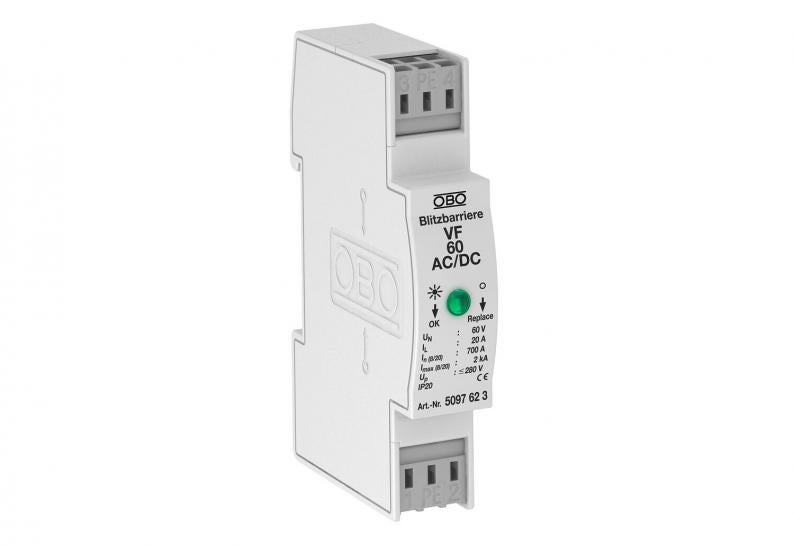

Protecţie MSR (măsură, control, reglare) pentru alimentare cu energie electrică de 60 V cu 2 poli
Tip VF60-AC/DC
Nr. articol 5097623
EAN 4012195578147
Nr. articol / Tip
Tensiune maximă de funcţionare continuă AC
Tensiune maximă de funcţionare continuă DC
Cea mai mică unitate de vânzare: 1 Bucată
1Bucată
Bucată
Descriere
Protecţia fină a reţelei / protectie la supratensiune tip 3 conform EN 61643-11
• Potrivit pentru sisteme cu tensiune continuă şi alternativă
• Cu afişaj optic al funcţionării
• Cu cleme de conectare uşor de montat, fără şuruburi

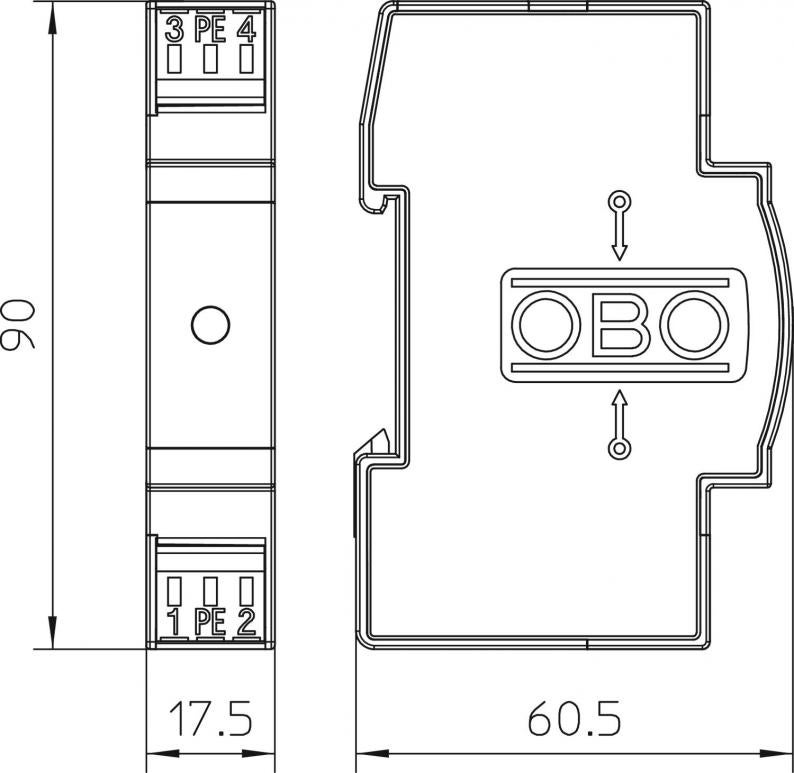

• De dimensiunea rastelului 17,5 mm pentru economisirea spaţiului
• Circuit Y
Utilizare: montaj universal pe şine profil omega de 35 mm în tablouri electrice standard.
• Potrivit pentru sisteme cu tensiune continuă şi alternativă
• Cu afişaj optic al funcţionării
• Cu cleme de conectare uşor de montat, fără şuruburi
• De dimensiunea rastelului 17,5 mm pentru economisirea spaţiului
• Circuit Y
Utilizare: montaj universal pe şine profil omega de 35 mm în tablouri electrice standard.
Date tehnice
Date tehnice
| Număr de poli | 3 |
|---|---|
| Formă a reţelei | altele |
| Aerisit | nu |
| Semnalizare în interiorul aparatului | optică |
| Nivel de protecţie conductor/conductor | <280 V |
| Nivel de protecţie conductor - pământ | <1200 V |
| Tip de protecţie | IP20 |
| Execuţie verificată în caz de explozie | nu |
| Semnalizare la distanţă | nu |
| Clasă de încercare tip 3 | da |
| Tensiune nominală AC (50 / 60 Hz) | 60 V |
| Tensiune maximă de funcţionare continuă AC | 80 V |
| Tensiune maximă de funcţionare continuă DC | 110 V |
| Curent nominal de descărcare (8/20 µs) | 0,7 kA |
| Legarea polilor | 2 |
| Tip de montaj | Şină omega 35 mm |
| Valoare max. a protectiei la suprasarcină | 20 |
| Variantă | Versiune 60 V |
| Conform ROHS | da |
| Curent nominal de încărcare (clemă de intrare/ieşire) | 20 A |
| Temperatură operațională min. | -40 °C |
| Temperatură operațională max. | 80 °C |
| SPD conform IEC 61643-1 | clasa III |
| Clasa de solicitare conform EN 61643-11 | Bridă tip 3 |
| CP nr. | 2→3 |
| Curent maxim de descărcare (8/20 μs) | 2 kA |
| Timp de acţionare | <25 ns |
| Siguranţă maximă | 20 A |
| Interval de temperatură aplicabil min. | -40 °C |
| Interval de temperatură aplicabil max. | 80 °C |
| Dimensiune | 60V AC |
Posibilităţi de conectare
| Secțiunea transversală a conductorului rigid (mono/multifilar) min. | 0,14 mm² |
|---|---|
| Secțiunea transversală a conductorului rigid (mono/multifilar) max. | 2,5 mm² |
Date de mediu
| Ambalaj fără material plastic | da |
|---|
| Amprenta CO2 (GWP) de la leagăn la poartă | 0,1745 kg CO2e / 1 Bucată |
|---|---|
| CO₂ Footprint (GWP) | 0,1745 kg CO₂e |
| Data determinării valorii CO2 | 2025-05-14T00:00:00.000+0200 |
| Declared Unit | Bucată |
| Declared Unit Quantity | 1 |
Descărcări
0 selectat
Specificații (1)
Cataloage și broșuri (2)
Declarații (3)
Instrucțiuni și mijloace auxiliare (2)
Imagini ale articolului (2)
Date 3D materiale de descărcat (1)
Variante
Tip
Tip de protecţie
Tensiune maximă de funcţionare continuă AC
Tensiune maximă de funcţionare continuă DC
Legarea polilor
Nr. articol
VF24-AC/DC
IP20
34
46
2
5097607
VF60-AC/DC
IP20
80
110
2
5097623
VF110-AC DC
IP20
150
200
2
5097631
VF230-AC/DC
IP20
255
350
2
5097650
