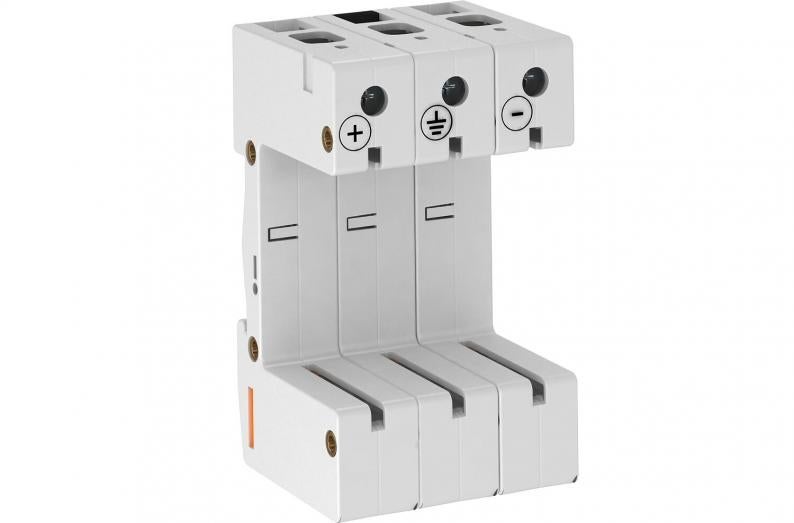

PV base, 3-pole in Y circuit
Tip V20-C U-3PH-Y
Nr. articol 5096647
EAN 4012195299455
Nr. articol / Tip
5096647 / V20-C U-3PH-Y
Cea mai mică unitate de vânzare: 1 Bucată
1Bucată
Bucată
Descriere
Soclu pentru instalaţii fotovoltaice până la Uoc=1000V (conexiune Y)
• Potrivit pentru cartuşe V 25-B+C tip 1+2
descărcător combinat
• Potrivit pentru cartuşe V 20-C tip 2 descărcător de supratensiune
• Montaj de protecţie împotriva tensiunilor transversale şi longitudinale
• Circuit de protecţie Y
• Nivel redus de protecţie DC: < 4,0 kV (Uoc max = 1000V DC cu V20-C/0-440)
• Nivel redus de protecţie DC: < 3,0 kV (Uoc max = 900V DC cu V25-B+C/0-385)
• Nivel redus de protecţie DC: < 2,6 kV (Uoc max = 600V DC cu V50-B+C/0-280)
• Marcaj conexiuni
Utilizare: în instalaţii fotovoltaice între modulele PH şi filtrul atenuator.
• Potrivit pentru cartuşe V 25-B+C tip 1+2
descărcător combinat
• Potrivit pentru cartuşe V 20-C tip 2 descărcător de supratensiune
• Montaj de protecţie împotriva tensiunilor transversale şi longitudinale
• Circuit de protecţie Y
• Nivel redus de protecţie DC: < 4,0 kV (Uoc max = 1000V DC cu V20-C/0-440)
• Nivel redus de protecţie DC: < 3,0 kV (Uoc max = 900V DC cu V25-B+C/0-385)
• Nivel redus de protecţie DC: < 2,6 kV (Uoc max = 600V DC cu V50-B+C/0-280)
• Marcaj conexiuni
Utilizare: în instalaţii fotovoltaice între modulele PH şi filtrul atenuator.
Date tehnice
Date tehnice
| Tip de protecţie | IP20 |
|---|---|
| Legarea polilor | 3 |
| Variantă | Conexiune în Y cu 3 poli pentru instalaţii fotovoltaice |
| Conform ROHS | da |
| Temperatură operațională min. | -40 °C |
| Temperatură operațională max. | 80 °C |
| Interval de temperatură aplicabil min. | -40 °C |
| Interval de temperatură aplicabil max. | 80 °C |
| Dimensiune | Y-PH |
| Serie produs | PV-ÜSS |
Posibilităţi de conectare
| Secțiunea transversală a conductorului rigid (mono/multifilar) min. | 2,5 mm² |
|---|---|
| Secțiunea transversală a conductorului rigid (mono/multifilar) max. | 35 mm² |
Date de mediu
| Ambalaj fără material plastic | da |
|---|
| Amprenta CO2 (GWP) de la leagăn la poartă | 0,5753 kg CO2e / 1 Bucată |
|---|---|
| CO₂ Footprint (GWP) | 0,5753 kg CO₂e |
| Data determinării valorii CO2 | 2025-05-14T00:00:00.000+0200 |
| Declared Unit | Bucată |
| Declared Unit Quantity | 1 |
