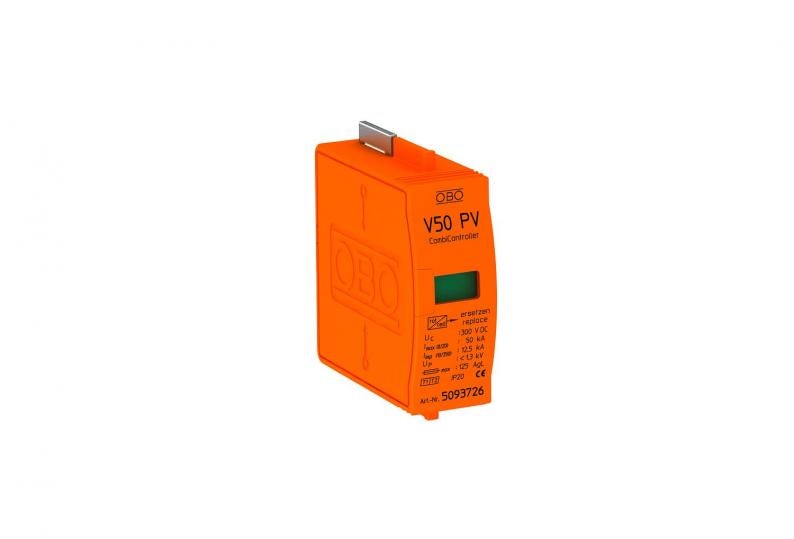

PV CombiController V50, plug-in arrester, type 1+2
Tip V50-B+C 0-300PV
Nr. articol 5093726
EAN 4012195708841
Nr. articol / Tip
5093726 / V50-B+C 0-300PV
Tip de protecţie
IP20
Tensiune maximă de funcţionare continuă AC
280 V
Legarea polilor
1
Cea mai mică unitate de vânzare: 1 Bucată
1Bucată
Bucată
Descriere
Cartuş CombiController - tip 1+2 descărcător combinat pentru instalaţii fotovoltaice
• Pentru egalizarea potenţialului de protecţie la supratensiune conform VDE 0100-443 (IEC 60364-4-44)
• Capacitate de descărcare până la 12,5 kA (10/350) şi 50 kA (8/20) per pol
• Nivel redus de protecţie DC: < 1,3 kV per pol (conexiune Y : 2,6 KV şi Uoc max = 600V DC)
• Descărcător cu dispozitiv termo-dinamic de declanşare şi afişaj optic al funcţionării
• Descărcător cu varistor pe bază de oxid de zinc, capsulat
• Capacitate ridicată de descărcare la o durată mare de utilizare
Utilizare: sisteme fotovoltaice cu sisteme de protecție împotriva trăsnetului
Cartuş
• Pentru egalizarea potenţialului de protecţie la supratensiune conform VDE 0100-443 (IEC 60364-4-44)
• Capacitate de descărcare până la 12,5 kA (10/350) şi 50 kA (8/20) per pol
• Nivel redus de protecţie DC: < 1,3 kV per pol (conexiune Y : 2,6 KV şi Uoc max = 600V DC)
• Descărcător cu dispozitiv termo-dinamic de declanşare şi afişaj optic al funcţionării
• Descărcător cu varistor pe bază de oxid de zinc, capsulat
• Capacitate ridicată de descărcare la o durată mare de utilizare
Utilizare: sisteme fotovoltaice cu sisteme de protecție împotriva trăsnetului
Cartuş
Date tehnice
Date tehnice
| Tip de protecţie | IP20 |
|---|---|
| Curent de scurgere nominal (8/20) (L-N) | 30 kA |
| Curent de trăsnet (10/350) [total] | 12,5 kA |
| Curent de trăsnet (10/350 μs) | 12,5 kA |
| Nivel de protectie (L-N) | ≤1,3 |
| Tensiune maximă de funcţionare continuă AC | 280 V |
| Tensiune maximă de funcţionare continuă DC | 300 V |
| Curent nominal de descărcare (8/20 µs) | 30 kA |
| Legarea polilor | 1 |
| Valoare max. a protectiei la suprasarcină | 125 |
| Variantă | 1-pol, cartuș fotovoltaic cu soclu Y până la 600 V DC |
| Conform ROHS | da |
| Temperatură operațională min. | -40 °C |
| Temperatură operațională max. | 80 °C |
| SPD conform IEC 61643-1 | clasa I+II |
| Clasa de solicitare conform EN 61643-11 | Tip 1+2 |
| CP nr. | 0→2 |
| Curent maxim de descărcare (8/20 μs) | 50 kA |
| Timp de acţionare | <25 ns |
| Siguranţă maximă | 125 A |
| Interval de temperatură aplicabil min. | -40 °C |
| Interval de temperatură aplicabil max. | 80 °C |
| Dimensiune | 300V DC |
| Serie produs | PV-ÜSS |
Posibilităţi de conectare
| Curent de descărcare a eclatorului (8/20 µs) [total] | 30 kA |
|---|---|
| Secțiunea transversală a conductorului rigid (mono/multifilar) min. | 2,5 mm² |
| Secțiunea transversală a conductorului rigid (mono/multifilar) max. | 35 mm² |
Date de mediu
| Ambalaj fără material plastic | da |
|---|
| Amprenta CO2 (GWP) de la leagăn la poartă | 0,1893 kg CO2e / 1 Bucată |
|---|---|
| CO₂ Footprint (GWP) | 0,1893 kg CO₂e |
| Data determinării valorii CO2 | 2025-05-14T00:00:00.000+0200 |
| Declared Unit | Bucată |
| Declared Unit Quantity | 1 |
