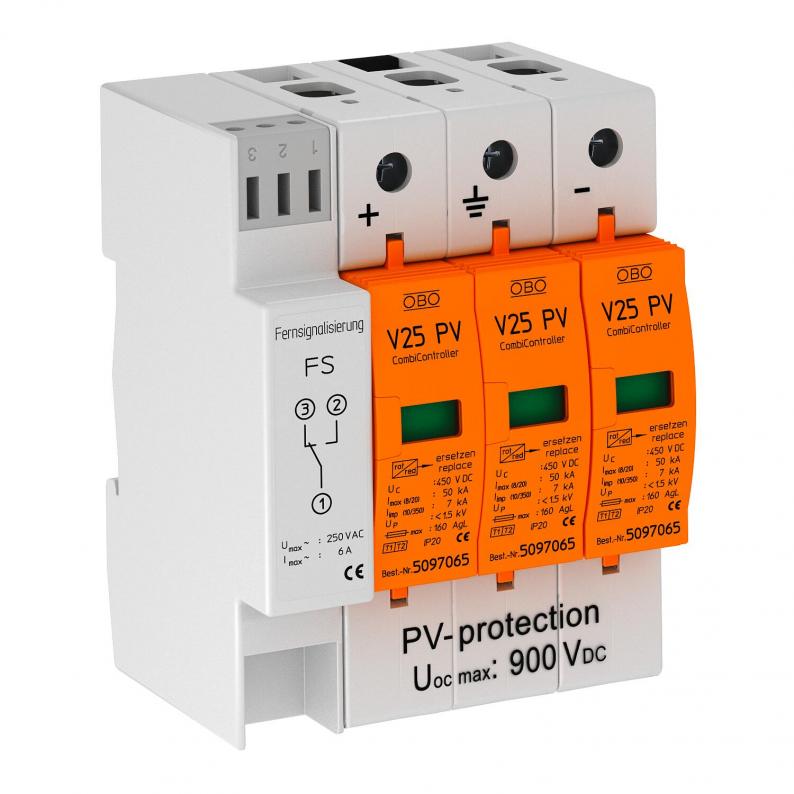

PV combination arrester V25, 900 V DC with remote signalling
Tip V25-B+C 3PHFS900
Nr. articol 5097448
EAN 4012195709121
Nr. articol / Tip
Cea mai mică unitate de vânzare: 1 Bucată
1Bucată
Bucată
Descriere
Descărcător combinat V25 de tip 1+2 pentru instalatii fotovoltaice
• Unitate completă formată dintr-un descărcător varistor conectabil cu un dispozitiv de separare
• Circuit Y rezistent la erori conform VDE 0100-712 (EN 50539-12)
• Protectie la supratensiune cu egalizare de potential conform VDE 0100-443 (IEC 60364-4-44)
• Capacitate de descărcare de până la 7 kA (10/350) și 50 kA (8/20) pe pol
• Nivel de protectie DC scăzut: < 3,0 KV și Voc max = 900V DC
• Cu afișaj de functionalitate optic pentru utilizarea în tablourile electrice
Utilizare: Instalatii PV cu dispozitiv de protectie la trăsnet
• Unitate completă formată dintr-un descărcător varistor conectabil cu un dispozitiv de separare
• Circuit Y rezistent la erori conform VDE 0100-712 (EN 50539-12)
• Protectie la supratensiune cu egalizare de potential conform VDE 0100-443 (IEC 60364-4-44)
• Capacitate de descărcare de până la 7 kA (10/350) și 50 kA (8/20) pe pol
• Nivel de protectie DC scăzut: < 3,0 KV și Voc max = 900V DC
• Cu afișaj de functionalitate optic pentru utilizarea în tablourile electrice
Utilizare: Instalatii PV cu dispozitiv de protectie la trăsnet
Date tehnice
Date tehnice
| Formă a reţelei | DC |
|---|---|
| Aerisit | nu |
| Semnalizare în interiorul aparatului | optică |
| Tip de protecţie | IP20 |
| Curent de scurgere nominal (8/20) (L-N) | 30 kA |
| Semnalizare la distanţă | da |
| Curent de trăsnet (10/350 μs) | 7 kA |
| Tensiune maximă de funcţionare continuă DC | 900 V |
| Curent nominal de descărcare (8/20 µs) | 30 kA |
| Legarea polilor | 3 |
| Tip de montaj | Şină omega 35 mm |
| Potrivit pentru utilizare în exterior | nu |
| Valoare max. a protectiei la suprasarcină | 160 |
| Variantă | cu 3 poli pentru sisteme fotovoltaice cu FS |
| Configuraţia rețelei DC | da |
| Configuraţia rețelei IT | nu |
| Configuraţia rețelei TN | nu |
| Configuraţia rețelei TN-C | nu |
| Configuraţia rețelei TN-C-S | nu |
| Configuraţia rețelei TN-S | nu |
| Configuraţia rețelei TT | nu |
| Forma reţelei | nu |
| Conform ROHS | da |
| Temperatură operațională min. | -40 °C |
| Temperatură operațională max. | 80 °C |
| SPD conform IEC 61643-1 | clasa I+II |
| Clasa de solicitare conform EN 61643-11 | Tip 1+2 |
| CP nr. | 0→2 |
| Curent maxim de descărcare (8/20 μs) | 50 kA |
| Timp de acţionare | <25 ns |
| Siguranţă maximă | 160 A |
| Interval de temperatură aplicabil min. | -40 °C |
| Interval de temperatură aplicabil max. | 80 °C |
| Dimensiune | 900V DC |
| Serie produs | PV-ÜSS |
Posibilităţi de conectare
| Contacte FM | comutator |
|---|---|
| Secțiunea transversală a conductorului rigid (mono/multifilar) min. | 2,5 mm² |
| Secțiunea transversală a conductorului rigid (mono/multifilar) max. | 35 mm² |
Date de mediu
| Ambalaj fără material plastic | da |
|---|
| Amprenta CO2 (GWP) de la leagăn la poartă | 1,0347 kg CO2e / 1 Bucată |
|---|---|
| CO₂ Footprint (GWP) | 1,0347 kg CO₂e |
| Data determinării valorii CO2 | 2025-05-14T00:00:00.000+0200 |
| Declared Unit | Bucată |
| Declared Unit Quantity | 1 |
