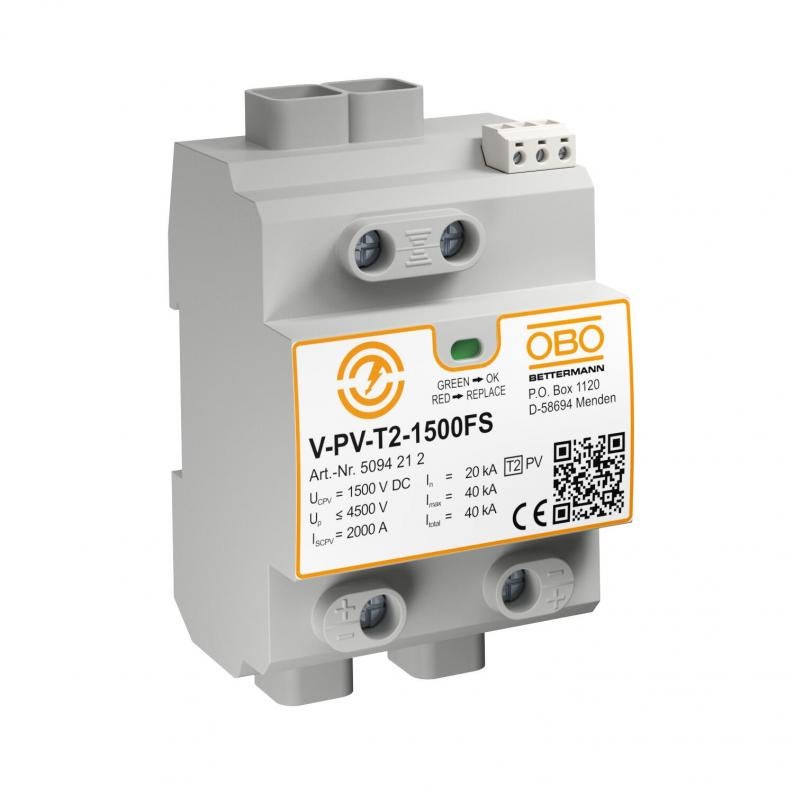

PV complete block 1,500 V DC with remote signalling
Tip V-PV-T2-1500+FS
Nr. articol 5094212
EAN 4012196603701
Nr. articol / Tip
Cea mai mică unitate de vânzare: 1 Bucată
1Bucată
Bucată
Descriere
Protecție la supratensiune Tip 2 pentru instalațiile PV
• Protecție la supratensiune conform IEC 60364-7-712 (VDE 0100-712)
• capacitate de descărcare de 20 kA pe pol și până la 40 kA (8/20)
• Comutare Y rezistentă la defecțiuni cu afișaj
• Varianta FS are un contact de schimbare fără potențial pentru semnalizarea de la distanță
Aplicație: Dispozitive de protecție la supratensiune pentru sisteme fotovoltaice
• Protecție la supratensiune conform IEC 60364-7-712 (VDE 0100-712)
• capacitate de descărcare de 20 kA pe pol și până la 40 kA (8/20)
• Comutare Y rezistentă la defecțiuni cu afișaj
• Varianta FS are un contact de schimbare fără potențial pentru semnalizarea de la distanță
Aplicație: Dispozitive de protecție la supratensiune pentru sisteme fotovoltaice
Date tehnice
Dimensiuni
| Lungime | 65,5 mm |
|---|---|
| Lăţimea | 71,2 mm |
| Înălţime | 120 mm |
Date tehnice
| Formă a reţelei | DC |
|---|---|
| Aerisit | nu |
| Semnalizare în interiorul aparatului | optică |
| Tip de protecţie | IP20 |
| Execuţie verificată în caz de explozie | nu |
| Clasă de încercare tip 1 | nu |
| Semnalizare la distanţă | da |
| Clasă de încercare tip 2 | da |
| Clasă de încercare tip 3 | nu |
| Tensiune max. PV | 1500 V |
| Siguranță integrată | nu |
| Tensiune maximă de funcţionare continuă DC | 1500 V |
| Curent nominal de descărcare (8/20 µs) | 20 kA |
| Legarea polilor | altele |
| Tip de montaj | Şină omega 35 mm |
| Variantă | Y configuration + RS |
| Configuraţia rețelei DC | da |
| Configuraţia rețelei IT | nu |
| Configuraţia rețelei TN | nu |
| Configuraţia rețelei TN-C | nu |
| Configuraţia rețelei TN-C-S | nu |
| Configuraţia rețelei TN-S | nu |
| Configuraţia rețelei TT | nu |
| Forma reţelei | nu |
| Conform ROHS | da |
| Curent nominal de încărcare (clemă de intrare/ieşire) | 50 A |
| Temperatură operațională min. | -40 °C |
| Temperatură operațională max. | 80 °C |
| SPD conform IEC 61643-1 | clasa II |
| Clasa de solicitare conform EN 61643-11 | Tip 2 |
| CP nr. | 1→2 |
| Curent maxim de descărcare (8/20 μs) | 40 kA |
| Timp de acţionare | <25 ns |
| Interval de temperatură aplicabil min. | -40 °C |
| Interval de temperatură aplicabil max. | 80 °C |
| Dimensiune | 1500V DC |
| Culoare | Gri |
| Serie produs | PV-ÜSS |
Posibilităţi de conectare
| Secțiunea transversală a conductorului flexibil (din sârmă subțire) min. | 2,5 mm² |
|---|---|
| Secțiunea transversală a conductorului flexibil (din sârmă subțire) max. | 35 mm² |
| Contacte FM | comutator |
| Curent de descărcare a eclatorului (8/20 µs) [total] | 40 kA |
| Secțiunea transversală a conductorului rigid (mono/multifilar) min. | 2,5 mm² |
| Secțiunea transversală a conductorului rigid (mono/multifilar) max. | 35 mm² |
Date de mediu
| Ambalaj în întregime din carton reciclat | da |
|---|---|
| Ambalaj fără material plastic | da |
| Amprenta CO2 (GWP) de la leagăn la poartă | 0,1024 kg CO2e / 1 Bucată |
|---|---|
| CO₂ Footprint (GWP) | 0,1024 kg CO₂e |
| Data determinării valorii CO2 | 2025-05-14T00:00:00.000+0200 |
| Declared Unit | Bucată |
| Declared Unit Quantity | 1 |
