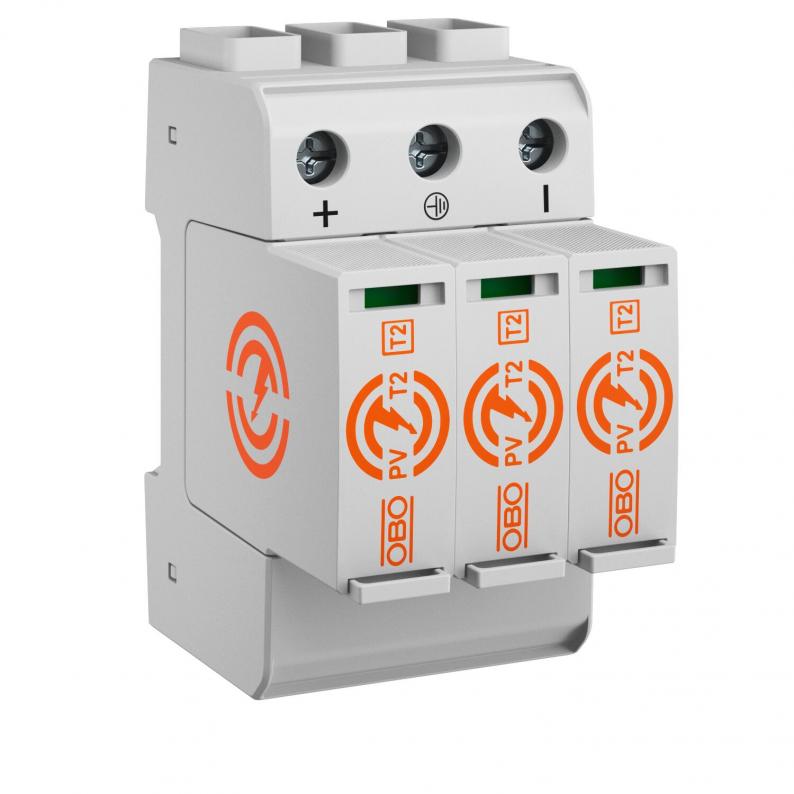

PV surge arrester 1,100 V
Tip PV-T2-1100
Nr. articol 5094286
EAN 4012197504052
Nr. articol / Tip
Cea mai mică unitate de vânzare: 1 Bucată
1Bucată
Bucată
Descriere
Surge arrester, type 2 for PV systems
• Complete unit of pluggable varistor arrester with cut-off unit
• Surge protection equipotential bonding to IEC 60364-7-712
• Tested according to EN 61643-31
• Discharge capacity up to 40 kA (8/20) per pole
• Low DC protection level: < 3.8 kV and Uoc max = 1,100 V DC
• With visual function display for the use in distributer housings
• Complete unit of pluggable varistor arrester with cut-off unit
• Surge protection equipotential bonding to IEC 60364-7-712
• Tested according to EN 61643-31
• Discharge capacity up to 40 kA (8/20) per pole
• Low DC protection level: < 3.8 kV and Uoc max = 1,100 V DC
• With visual function display for the use in distributer housings
Date tehnice

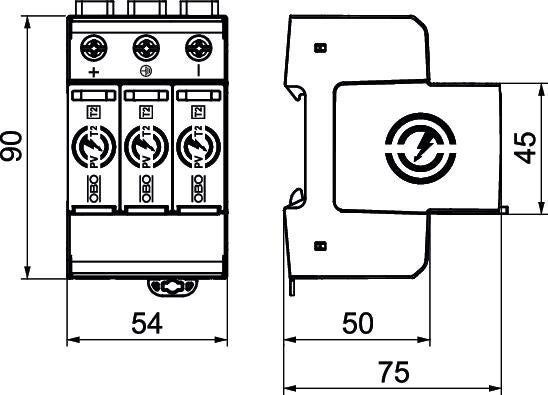

Dimensiuni
| Lungime | 75 mm |
|---|---|
| Lăţimea | 54 mm |
| Înălţime | 95 mm |
Date tehnice
| Număr de poli | 3 |
|---|---|
| Formă a reţelei | DC |
| Semnalizare în interiorul aparatului | optică |
| Tip de protecţie | IP20 |
| Clasă de încercare tip 2 | da |
| Tensiune max. PV | 1100 V |
| Siguranță integrată | nu |
| Tensiune maximă de funcţionare continuă DC | 1100 V |
| Curent nominal de descărcare (8/20 µs) | 20 kA |
| Legarea polilor | 3 |
| Tip de montaj | Şină omega 35 mm |
| Potrivit pentru utilizare în exterior | nu |
| Putere de comutare AC | 250 V; 1,0 A / 125 V; 1,0 A |
| Putere de comutare DC | 48 V; 0,5 A / 24 V; 0,5 A / 12 V; 0,5 A |
| Variantă | 3-pole for PV systems |
| Configuraţia rețelei DC | da |
| Configuraţia rețelei IT | nu |
| Configuraţia rețelei TN | nu |
| Configuraţia rețelei TN-C | nu |
| Configuraţia rețelei TN-C-S | nu |
| Configuraţia rețelei TN-S | nu |
| Configuraţia rețelei TT | nu |
| Forma reţelei | nu |
| Conform ROHS | da |
| Momentul de torsiune | 4,5 Nm |
| SPD conform IEC 61643-1 | clasa II |
| Clasa de solicitare conform EN 61643-11 | Tip 2 |
| CP nr. | 0→2 |
| Curent maxim de descărcare (8/20 μs) | 40 kA |
| Timp de acţionare | <25 ns |
| Interval de temperatură aplicabil min. | -40 °C |
| Interval de temperatură aplicabil max. | 85 °C |
| Dimensiune | 1100V DC |
| Umiditate a aerului max. | 95 % |
| Umiditate a aerului min. | 5 % |
| Serie produs | PV-ÜSS |
Posibilităţi de conectare
| Secțiunea transversală a conductorului flexibil (din sârmă subțire) min. | 2,5 mm² |
|---|---|
| Secțiunea transversală a conductorului flexibil (din sârmă subțire) max. | 35 mm² |
| Contacte FM | comutator |
| Secțiunea transversală a conductorului flexibil (din sârmă subțire) min. | 16 AWG |
| Secțiunea transversală a conductorului flexibil (din sârmă subțire) max. | 4 AWG |
| Secțiunea transversală a conductorului rigid (mono/multifilar) min. | 2,5 mm² |
| Secțiunea transversală a conductorului rigid (mono/multifilar) max. | 35 mm² |
| Secțiunea transversală a conductorului rigid (mono/multifilar) min. | 16 AWG |
| Secțiunea transversală a conductorului rigid (mono/multifilar) max. | 2 AWG |
