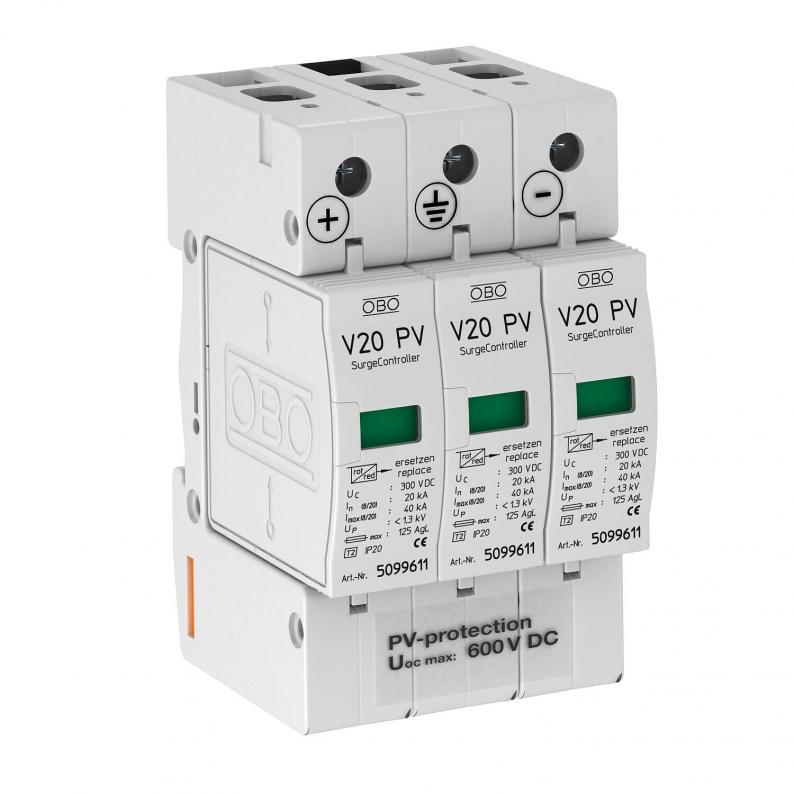

PV surge protection V20, 600 V DC
Tip V20-C 3PH-600
Nr. articol 5094605
EAN 4012195708872
Nr. articol / Tip
5094605 / V20-C 3PH-600
Tip de protecţie
IP20
Legarea polilor
3
Cea mai mică unitate de vânzare: 1 Bucată
1Bucată
Bucată
Descriere
Descărcător de supratensiune tip 2 pentru instalaţii fotovoltaice
• Conexiune Y rezistentă la erori pentru utilizarea conform VDE 0100-712 (IEC 60364-7-712)
• Protectie la supratensiune cu egalizare de potential conform VDE 0100-443 (IEC 60364-4-44)
• Capacitate de descărcare până la 40 kA (8/20) per pol
• Nivel redus de protecţie CC: < 2,6 kV (Voc max = 600V DC)
• Descărcător debroşabil cu dispozitiv termo-dinamic de declanşare şi afişaj optic al funcţionării
• Descărcător cu varistor pe bază de oxid de zinc, capsulat, ce nu permite emisii de scântei în afara carcasei, pentru utilizarea în tablourile electrice
Utilizare: instalaţii PV fără sau cu instalaţie separată izolată de protecţie la trăsnet
• Conexiune Y rezistentă la erori pentru utilizarea conform VDE 0100-712 (IEC 60364-7-712)
• Protectie la supratensiune cu egalizare de potential conform VDE 0100-443 (IEC 60364-4-44)
• Capacitate de descărcare până la 40 kA (8/20) per pol
• Nivel redus de protecţie CC: < 2,6 kV (Voc max = 600V DC)
• Descărcător debroşabil cu dispozitiv termo-dinamic de declanşare şi afişaj optic al funcţionării
• Descărcător cu varistor pe bază de oxid de zinc, capsulat, ce nu permite emisii de scântei în afara carcasei, pentru utilizarea în tablourile electrice
Utilizare: instalaţii PV fără sau cu instalaţie separată izolată de protecţie la trăsnet
Date tehnice
Date tehnice
| Formă a reţelei | altele |
|---|---|
| Aerisit | nu |
| Semnalizare în interiorul aparatului | optică |
| Nivel de protecţie conductor/conductor | < 2,6 V |
| Nivel de protecţie conductor - pământ | < 2,6 V |
| Tip de protecţie | IP20 |
| Semnalizare la distanţă | nu |
| Clasă de încercare tip 2 | da |
| Tensiune maximă de funcţionare continuă DC | 600 V |
| Curent nominal de descărcare (8/20 µs) | 20 kA |
| Legarea polilor | 3 |
| Tip de montaj | Şină omega 35 mm |
| Potrivit pentru utilizare în exterior | nu |
| Valoare max. a protectiei la suprasarcină | 125 |
| Variantă | cu 3 poli pentru sisteme fotovoltaice |
| Conform ROHS | da |
| Temperatură operațională min. | -40 °C |
| Temperatură operațională max. | 80 °C |
| SPD conform IEC 61643-1 | clasa II |
| Clasa de solicitare conform EN 61643-11 | Tip 2 |
| CP nr. | 1→2 |
| Curent maxim de descărcare (8/20 μs) | 40 kA |
| Timp de acţionare | <25 ns |
| Siguranţă maximă | 125 A |
| Interval de temperatură aplicabil min. | -40 °C |
| Interval de temperatură aplicabil max. | 80 °C |
| Dimensiune | 600V DC |
| Serie produs | PV-ÜSS |
Posibilităţi de conectare
| Secțiunea transversală a conductorului rigid (mono/multifilar) min. | 2,5 mm² |
|---|---|
| Secțiunea transversală a conductorului rigid (mono/multifilar) max. | 35 mm² |
Date de mediu
| Ambalaj fără material plastic | da |
|---|
| Amprenta CO2 (GWP) de la leagăn la poartă | 1,0125 kg CO2e / 1 Bucată |
|---|---|
| CO₂ Footprint (GWP) | 1,0125 kg CO₂e |
| Data determinării valorii CO2 | 2025-05-14T00:00:00.000+0200 |
| Declared Unit | Bucată |
| Declared Unit Quantity | 1 |
