PV system solution, type 1+2, for inverter with 2 MPP trackers, 900 V DC
Tip VG-BCPV900K 22
Nr. articol 5088566
EAN 4012196190263
Nr. articol / Tip
5088566 / VG-BCPV900K 22
Tip de protecţie
IP66
Acest articol este un produs scos din fabricație!
Puteți găsi produsul succesor aici.
Cea mai mică unitate de vânzare: 1 Bucată
1Bucată
Bucată
Descriere

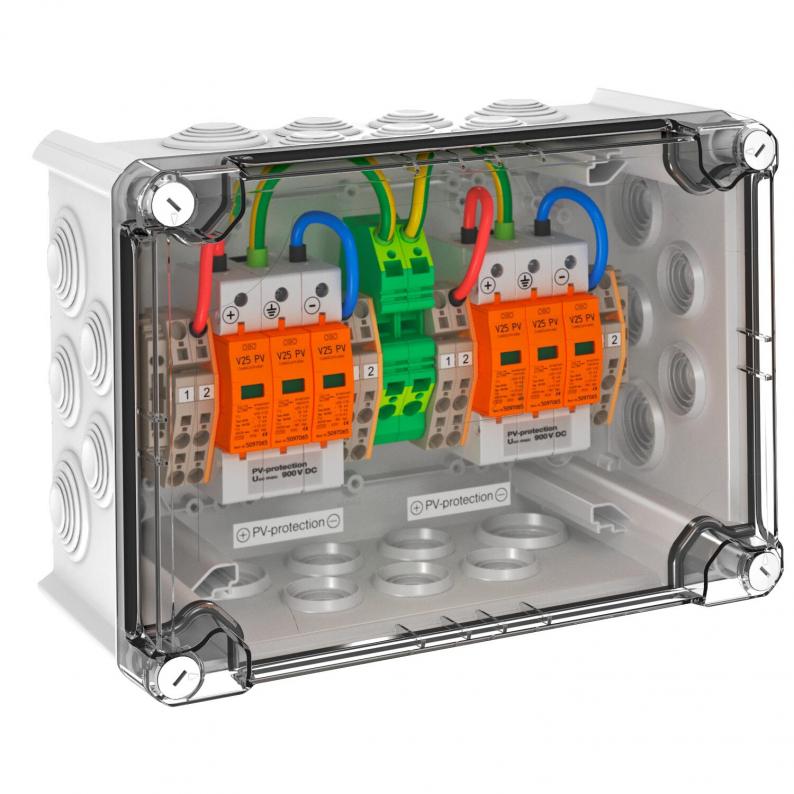

Solutie de sistem pentru invertor fotovoltaic cu 2 trackere MPP separate
• Descărcător - varistor debroșabil cu separare în caz de defectiune conform VDE 0100-712 (50539-12)
• Nivel scăzut de protectie DC: < 4,0 kV (Uoc max = 1000V DC cu V20-C/0-500PV)
• Nivel scăzut de protectie DC: < 3,0 kV (Uoc max = 900V DC cu V25-B+C/0-450PV)
• Fiecare aparat de protectie are 4 cleme de până la 6mm², premontate în carcasă, până la 30A DC pe clemă
• Pre-montate în carcasă din policarbonat (IP66), rezistent la raze UV pentru utilizarea în exterior, inclusiv presetupă
Pentru protectia DC a invertorului în sisteme fotovoltaice.
La risc de condens din cauza vântului, ghetei, temperaturii sau soarelui pot fi necesare măsuri suplimentare!
• Descărcător - varistor debroșabil cu separare în caz de defectiune conform VDE 0100-712 (50539-12)
• Nivel scăzut de protectie DC: < 4,0 kV (Uoc max = 1000V DC cu V20-C/0-500PV)
• Nivel scăzut de protectie DC: < 3,0 kV (Uoc max = 900V DC cu V25-B+C/0-450PV)
• Fiecare aparat de protectie are 4 cleme de până la 6mm², premontate în carcasă, până la 30A DC pe clemă
• Pre-montate în carcasă din policarbonat (IP66), rezistent la raze UV pentru utilizarea în exterior, inclusiv presetupă
Pentru protectia DC a invertorului în sisteme fotovoltaice.
La risc de condens din cauza vântului, ghetei, temperaturii sau soarelui pot fi necesare măsuri suplimentare!
Date tehnice
Date tehnice
| Formă a reţelei | DC |
|---|---|
| Aerisit | da |
| Semnalizare în interiorul aparatului | optică |
| Tip de protecţie | IP66 |
| Semnalizare la distanţă | nu |
| Clasă de încercare tip 2 | da |
| Curent de trăsnet (10/350 μs) | 7 kA |
| Tensiune maximă de funcţionare continuă DC | 900 V |
| Curent nominal de descărcare (8/20 µs) | 30 kA |
| Tip de montaj | montat în prealabil în carcasă |
| Valoare max. a protectiei la suprasarcină | 160 |
| Variantă | Pentru două MPP și cu cleme de conexiune |
| Configuraţia rețelei DC | da |
| Configuraţia rețelei IT | nu |
| Configuraţia rețelei TN | nu |
| Configuraţia rețelei TN-C | nu |
| Configuraţia rețelei TN-C-S | nu |
| Configuraţia rețelei TN-S | nu |
| Configuraţia rețelei TT | nu |
| Forma reţelei | nu |
| Conform ROHS | da |
| Temperatură operațională min. | -40 °C |
| Temperatură operațională max. | 80 °C |
| SPD conform IEC 61643-1 | clasa II |
| Clasa de solicitare conform EN 61643-11 | Tip 1+2 |
| CP nr. | 0→2 |
| Curent maxim de descărcare (8/20 μs) | 50 kA |
| Timp de acţionare | <25 ns |
| Siguranţă maximă | 160 A |
| Interval de temperatură aplicabil min. | -40 °C |
| Interval de temperatură aplicabil max. | 80 °C |
| Dimensiune | 900V DC |
| Culoare | gri deschis; RAL 7035 |
| Serie produs | PV-ÜSS |
Posibilităţi de conectare
| Curent de descărcare a eclatorului (8/20 µs) [total] | 30 kA |
|---|---|
| Secțiunea transversală a conductorului rigid (mono/multifilar) min. | 0,5 mm² |
| Secțiunea transversală a conductorului rigid (mono/multifilar) max. | 10 mm² |
Date de mediu
| Amprenta CO2 (GWP) de la leagăn la poartă | 6,2524 kg CO₂e / 1 Bucată |
|---|---|
| CO₂ Footprint (GWP) | 6,2524 kg CO₂e |
| Data determinării valorii CO2 | 2025-04-02T00:00:00.000+0200 |
| Declared Unit | Bucată |
| Declared Unit Quantity | 1 |
