Ramă cu capac GES9-3B cu mâner
Tip GES9-3B U 9011
Nr. articol 7405079
EAN 4012196460502
Nr. articol / Tip
Grosimea stratului acoperitor de pardoseală
Culoare
Cea mai mică unitate de vânzare: 1 Bucată
1Bucată
Bucată
Descriere
Ramă cu capac, cu închidere glisantă pentru până la 12 aparate individuale Modul 45 în 3 pahare UT4, utilizată în sisteme de canale și pardoseli cu system pentru interior.
Decupare pentru stratul acoperitor de pardoseală în capacul rabatabil: 5 mm, dacă este necesar, poate fi reglat şi la 10 mm.
Casete pentru aparate cu dispozitiv cu mâner, cu 3 compartimente, pentru instalarea suportului de montaj MT9. Se pot instala 3 plăci de acoperire de tipul APMT5. Decupare pentru stratul acoperitor de pardoseală în capacul rabatabil: 5 mm, dacă este necesar, poate fi reglat şi la 10 mm.
Decupare pentru stratul acoperitor de pardoseală în capacul rabatabil: 5 mm, dacă este necesar, poate fi reglat şi la 10 mm.
Casete pentru aparate cu dispozitiv cu mâner, cu 3 compartimente, pentru instalarea suportului de montaj MT9. Se pot instala 3 plăci de acoperire de tipul APMT5. Decupare pentru stratul acoperitor de pardoseală în capacul rabatabil: 5 mm, dacă este necesar, poate fi reglat şi la 10 mm.
Pot fi introduse pînă la 9 aparate cu placă centrală de 50mm.
Date tehnice

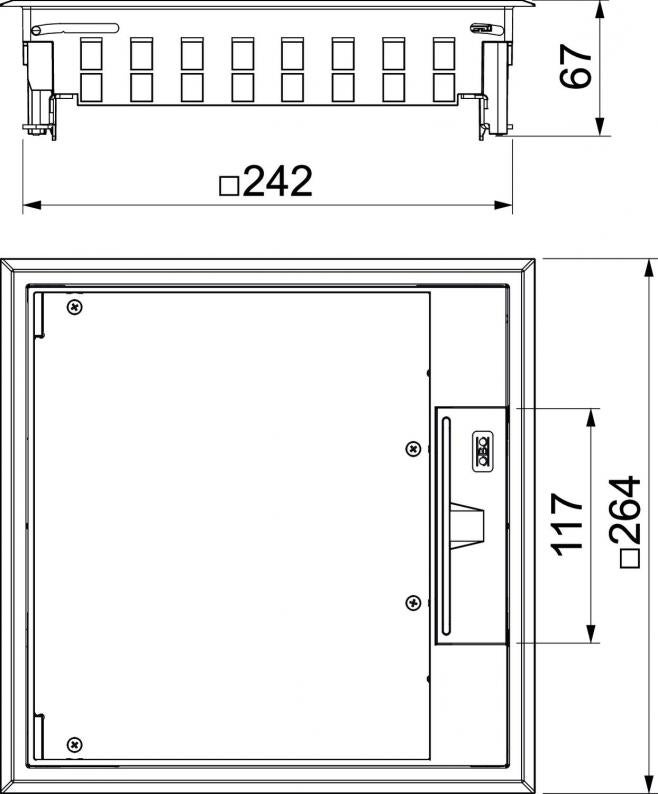

Dimensiuni
| Lungime | 264 mm |
|---|---|
| Lăţimea | 264 mm |
| Înălţime | 67 mm |
Date tehnice
| Cotă pardoseală min. | 73 mm |
|---|---|
| Grosimea stratului acoperitor de pardoseală | 5 mm |
| Adecvat pentru canal în pardoseală acoperit de şapă | da |
| Adecvat pentru canal în pardoseală, la nivelul şapei, închis | nu |
| Numărul aparatelor montabile | 12 |
| Posibilitate de montare a unei garnituri | nu |
| Lungimea dimensiunii instalației | 244 mm |
| Lățimea dimensiunii instalației | 244 mm |
| Potrivit pentru canale de pardoseală | da |
| Potrivit pentru instalarea în pardoseală falsă | da |
| Potrivit pentru instalarea în pardoseală dublă | da |
| Îngrijirea pardoselii | uscat |
| ieșire prin ramă | Rame de protecţie pentru covor |
| Număr de pahare pentru aparate | 3 |
| Recomandat pentru îngrijirea umedă | nu |
| Adâncime de montare | 73 mm |
| cu degajare în pardoseală | da |
| Ramă de protecție în pardoseală | da |
| Execuția fixării de cablu | Ieşire rabatabilă pentru cabluri |
| Suport aparate pentru montaj pe paharele de aparate | da |
| Grad de protecție IK | IK08 |
| Tipul sistemului de montaj | UT4 |
| Versiune pentru încărcări grele | nu |
| Dimeniune nominală pentru coloane de instalații | 9 |
| Certificări | VDE |
| Gradul de protecție (IP) în utilizare | IP20 |
| Gradul de protecție (IP) în stare de repaus | IP40 |
| Încărcare verticală, suprafață mică | 6.102.7 (bis 3.000 N) |
| Încărcare verticală, suprafață mare | până la 5.000 N |
| Variantă | pătrat |
| Mecanism de deschidere | Mâner |
| Conform ROHS | scutit |
| Domeniu de prindere D min. | 8 mm |
| Domeniu de prindere D max. | 76 mm |
| Dimensiune | 264x264x67 |
| Material | Poliamidă |
| Culoare | negru grafit; RAL 9011 |
| Grosimea max. a stratului acoperitor de pardoseală | 10 mm |
| Serie produs | GES |
Date de mediu
| Ambalaj în întregime din carton reciclat | da |
|---|---|
| Ambalaj fără material plastic | da |
| Amprenta CO2 (GWP) de la leagăn la poartă | 6,2518 kg CO2e / 1 Bucată |
|---|---|
| CO₂ Footprint (GWP) | 6,2518 kg CO₂e |
| Data determinării valorii CO2 | 2025-05-14T00:00:00.000+0200 |
| Declared Unit | Bucată |
| Declared Unit Quantity | 1 |
Accesorii
Accesorii pentru sistem
Articol
Tip
Nr. articol
Cantitate
UT4 45 4
7408727
Cea mai mică unitate de vânzare: 1 Bucată
1Bucată
Bucată
Tip
UT4 45 4
Cea mai mică unitate de vânzare: 1 Bucată
1Bucată
Bucată
Descărcări
0 selectat
Specificații (1)
Cataloage și broșuri (2)
Declarații (4)
Certificate (1)
Instrucțiuni și mijloace auxiliare (2)
Imagini ale articolului (3)
Date 3D materiale de descărcat (2)
Variante
Tip
Grosimea stratului acoperitor de pardoseală
Dimeniune nominală pentru coloane de instalații
Mecanism de deschidere
Culoare
Nr. articol
GES9-3B U 7011
5
9
Mâner
gri inchis; RAL 7011
7405077
GES9-3B U 9011
5
9
Mâner
negru grafit; RAL 9011
7405079
GES9-3B U 1019
5
9
Mâner
bej-gri; RAL 1019
7405081
